工業自動化實訓裝置，自動化控制技術實驗系統
時間：2025-03-05 23:42:21 點擊次數：
中人教儀廠

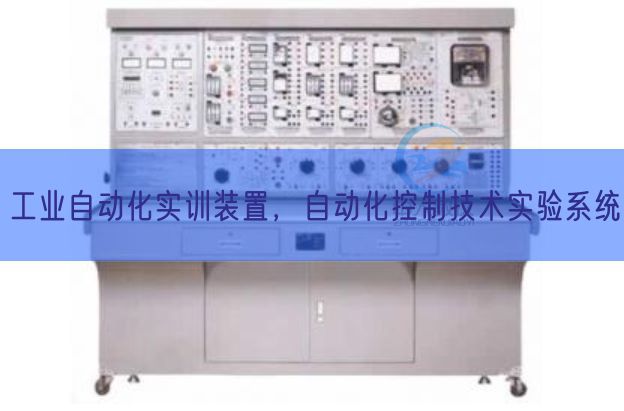

工業自動化實驗裝置
一、設備基礎簡介
工業自動化實驗裝置充分體現了現代工業自動化技術在生產實踐中的應用,設備涵蓋了plc、變頻器、傳感器、氣動元件和工業觸摸屏等多種技術,經過對自動化設備的接線、調節測試診斷，PLC、觸摸屏編程調節測試以及設備整體調節測試任務的實施，能良好地完成對工業自動化技術的相關技能實訓?？蛇m用各類職業院校、職業教育培訓機構對工業自動化的調節測試、維護及診斷的教學、培訓和競技比賽。
二、設備特別點
1.工業自動化實驗裝置綜合了目前經經典型工業自動化設備，為盡可能反映工業自動化控制的多樣性，我們提供了各種類型自動化設備，含有概括可編程控制(PLC)、工業觸摸屏、變頻器等。
2.控制系統應用結合套件式構造，更換便利，如需要拓展功能或研發新的實驗項目，只需添加相應部位件即可。
3.各結合套件應用模型塊化的設計風格，部位件與電子回路符文號相對應，圖線分明，各結合套件任務明確，實操、維修便利
三、技術功能
1. 寫入電源：三相四線～380V±10% 50Hz
2. 作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量（KV）：＜1.5kVA
4. 外觀尺寸：1620mm×800mm×1550mm
四、系統構成
工業自動化實驗裝置由控制屏、實驗桌以及模型塊結合套件包括。
1. 控制屏：應用鋼制雙層亞光密紋噴塑構造，控制屏上可以掛放兩層掛式模塊件。
2. 實驗桌：實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板；左右設定有兩個大抽屜（帶鎖），用來放置工量具及圖紙文檔實驗指導書，設計合理，造型美觀大方。
3. 結合套件
全部的結合套件應用模型塊化的設計思想，掛式模塊件高度尺寸統一，操作面板應用鋁制操作面板，具體內容如下：
(1) NA-01總電源結合套件：主要采用電源總開關、保險絲、交流ACAC220V電源輸出、直線DC24V電源輸出，為其他模型塊提供作業電源。
(2) NA-10A可編程控制器結合套件：配備西門子主機(CPU1511C-1PN)一臺：175k程序存儲，1M的數值存儲，包括16路數字量寫入/16路數字量輸出，4路模仿量寫入和2路模仿量輸出，主機帶現場總線PROFINET連接口和PROFIBUS-DP通訊模型塊，配4M存儲卡。
(3) NA-11A工業觸摸屏結合套件：配備西門子SIMATIC KTP700觸摸屏一塊，顯露尺寸為7寸，彩色(64k色)、分辨率(象素)為800×480，10MB存儲器，支持PROFIBUS-DP通訊方法。
(4) NA-12A變頻器結合套件：配備了西門子的MM440變頻器一臺，規格限定功率（W）為0.37KW，配備PROFIBUS-DP通訊模型塊和BOP實操操作面板。
(5) NA-13實驗結合套件：配備了3個可調電位器和8個自鎖按鈕開關。
五、實驗項目
可以開展以下的實驗項目
1. PLC編程基礎實訓
2. 工業觸摸屏編程實訓
3. 變頻器功能數值設定
4. 交流ACAC電機正反轉控制(需增配物料分揀對象)
5. 物料分揀系統的調節測試(需增配物料分揀對象)
6. 氣動控制技術應用(需增配物料分揀對象)
7. 傳感器技術應用(需增配物料分揀對象)
8. 電磁鐵技術應用(需增配物料分揀對象)
9. 分揀出金屬與非金屬(需增配物料分揀對象)
10. 分揀出黑色與白色塊(需增配物料分揀對象)
11. 分揀鋼制工件到任一料槽(需增配物料分揀對象)
12. 分揀金屬鋁工件到任一料槽(需增配物料分揀對象)
13. 分揀金屬工件到任一料槽(需增配物料分揀對象)
14. 分揀非金屬工件到任一料槽(需增配物料分揀對象)
六、系統配備
|
序號 |
名 稱 |
主要部位件、器件及規格 |
數量 |
備注 |
|
1 |
控制系統 |
可編程控制：西門子主機(CPU1511C-1PN)一臺：175k程序存儲，1M的數值存儲，包括16路數字量寫入/16路數字量輸出，4路模仿量寫入和2路模仿量輸出，主機帶現場總線PROFINET連接口和PROFIBUS-DP通訊模型塊，配4M存儲卡。 |
1套 |
|
|
2 |
工業觸摸屏：配備西門子SIMATIC KTP700觸摸屏一塊，顯露尺寸為7寸，彩色(64k色)、分辨率(象素)為800×480，10MB存儲器，支持PROFIBUS-DP通訊方法。 |
1套 |
|
|
3 |
變頻器：西門子的MM440變頻器一臺，規格限定功率（W）為0.37KW，配備PROFIBUS-DP通訊模型塊和BOP實操操作面板。 |
1套 |
|
七、自動化生產線控制對象
|
序號 |
名 稱 |
主要部位件、器件及規格 |
數量 |
備注 |
|
1 |
自動生產線對象系統 |
鋁型材構造，外觀尺寸：1.0m×0.64m×1.2m |
1套 |
|
|
2 |
氣動部分含有概括調壓過濾閥、電磁閥、調節速度閥、氣缸及磁性開關構成。 |
1套 |
|
|
3 |
傳感器部分由顏色傳感器、電容式傳感器、光電傳感器、電感式傳感器等器件 |
1套 |
|
|
4 |
物料傳送部分由三相交流ACAC電機及減慢速度器和同步傳送帶構成。 |
1套 |
|
|
5 |
位控部分由旋轉編碼器、三相交流ACAC電機及減慢速度器構成。 |
1套 |
|
|
6 |
靜音空氣壓縮機 |
0.4～0.8Mpa |
1臺 |
|
|
7 |
調壓過濾器 |
配壓力表 |
1個 |
|
常見問題：
1、如果我要購買工業自動化實訓裝置，自動化控制技術實驗系統，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的工業自動化實訓裝置，自動化控制技術實驗系統是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開工業自動化實訓裝置，自動化控制技術實驗系統的發票，您需要提供開票資料。
3、你們的工業自動化實訓裝置，自動化控制技術實驗系統都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
