中人教儀廠

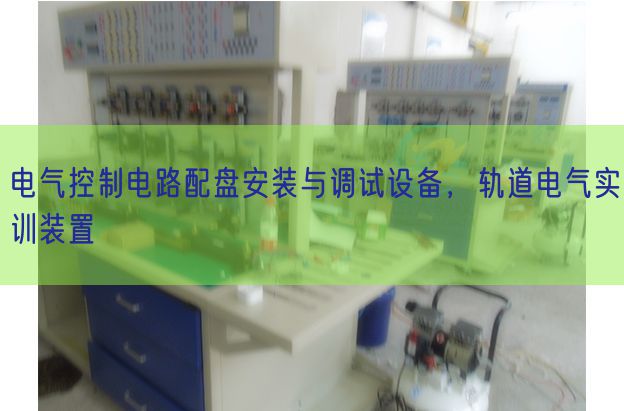

--DCZ35 軌道電氣拖動實驗裝置
一、裝置整體要求：
軌道電氣拖動實驗裝置可完成"電機學"、"電機與拖動"、"電機控制"、"交直線DC調節速度"等課程實驗大綱的要求。
二、功能構造要求：
1、該裝置須應用標準配電儲物儲物柜為主體儲物儲物柜實行改造，充分運用該儲物儲物柜雙面空間位置，其中一面裝備有電源控制、交直線DC電源、測量儀表、變頻器、低壓電氣器件，另一面裝備有2塊可便利拆卸的網孔板；
2、電氣控制線路元件全部裝在電氣儲物儲物柜操作面板上，配備有接線柱子；經過端子學生可自行接線，組建控制系統，設定有一定的拓展性；
3、提供過壓、過流、漏電保護電子回路，當如控制儲物儲物柜出現電源異常使系統電壓（V）或電流（A）超過保護電子回路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；
三、技術功能要求：
1、寫入電壓（V）：三相四線制380V±10%50HZ；
2、作業環境：環境溫度（℃）界限為-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m；
3、裝置容量（KV）：不大于1.5KVA；
4、外觀尺寸：≥800mm×600mm×1800mm（長寬高）；
5、設備重量（kg）：約200Kg；
四、控制儲物儲物柜配備
（一）儲物儲物柜體：左、右儲物儲物柜壁為雙層亞光密紋噴塑構造，雙面設計，冷軋鐵板、金屬鋁材料；儲物儲物柜子下部設定有查看窗口，下部帶四個腳輪方便位移。
（二）內部配備模型塊：內部空間分隔為不一樣區域，布置合理，全部電氣元件接線端子均已引到專用接線柱上，學生經過直接接插實行電子回路的連接，接近工業實際現場。
1、交、直線DC電源：直線DC穩壓電源：0-10V，設定有短路軟截止自動恢復保護功能；設定有1只交流ACAC電壓（V）表、1只交流ACAC電流（A）表、電壓（V）指示變換開關；控制儲物儲物柜的供電急停按鈕和啟停開關控制，經過電壓（V）指示變換開關可分別指示電網的UUV、UVW、UWU線電壓（V）值；裝備有交流ACAC電流（A）表，用來監視負載大小；設定有變壓器一組，變壓器原邊按照不一樣的接線可加220V,也可加380V交流ACAC電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACAC電壓（V）。提供過壓、過流、漏電保護，當如控制儲物儲物柜出現電源異常使系統電壓（V）或電流（A）超過保護電子回路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；
2、儀表器具儀表：提供交流ACAC數字電壓（V）表，測量界限為0～500V，三位半數字顯露；直線DC數字電壓（V）表，測量界限為0～500V，三位半數字顯露，精確度為0.5級；直線DC數字電流（A）表，測量界限為0～2A，三位半數字顯露，精確度為0.5級；多功能電力儀表，液晶顯露，測量三相電流（A）、電壓（V）、功率（W）因數，功率（W）等；
3、電氣元件：提供三相斷路器一只，二相斷路器一只，三相電能表一只、互感器三只、熔斷器（5A）五只、交流ACAC接觸器四只（含輔助觸頭）、熱繼電器二只、數字式時間繼電器二只、按鈕開關（常開、常閉）六只、急停按鈕一只、行程開關四只、繞線電機調節速度電阻一組、信號指示燈（紅、綠、白、黑）一只、萬能變換開關一只、選用按鈕二只、交流ACAC電壓（V）表一只、交流ACAC電流（A）表一只、多功能儀表一只等；
4、變頻器模型塊：FR-D720S-0.4KW變頻器，設定有RS485通信端口，配備有變頻器通訊電纜；
5、直線DC調節速度模型塊：直線DC電機調節速度控制實驗結合套件：由專用驅動模型塊、隔離電子回路等裝構成；
6、三相異步電機（帶速度繼電器）：一臺，380V、180W；
7、三相異步雙速電機：一臺，380V、180W；
8、三相線繞式異步電機電機：一臺，380V、180W；
9、直線DC電機：一臺DC220V、50W；
10、轉動速度表：一臺，外置手持式；
11、理線架：一臺，鋼制構造，尺寸≥1200mm×450mm×1200mm（長寬高）；
五、實驗內容要求（不少于以下實驗項目）：
變頻調節速度技術
1、變頻器功能功能數值設定與實操（操作面板實操）
2、變頻器功能功能數值設定多段速度選用變頻調節速度
3、多段速度選用變頻調節速度
4、電位器控制變頻器外部電壓（V）調節速度
5、基于模仿量方法的變頻器閉環調節速度（控制變頻器外部電壓（V））
直線DC電機調節速度技術
6、直線DC電機的啟停控制
7、直線DC電機PWM調節速度
8、直線DC電機外部電位器調節速度
低壓電氣實驗
9、三相異步電機接觸器自鎖控制線路
10、三相異步電機接觸器點動控制線路
11、三相異步電機的多地控制
12、接觸器聯鎖的正反轉控制線路
13、按鈕聯鎖的三相異步電機接觸器正反轉控制線路
14、雙重聯鎖的三相異步電機正反轉控制線路
15、三相線繞式異步電機電機調節速度控制線路
16、Y-△啟動自動控制線路
17、三相異步電機反接限限制動作作控制線路
18、三相異步電機的順序控制
19、作業臺自動往返控制線路
20、三相雙速異步電機控制接線
21、三相電度表接線
22、電壓（V）表、電流（A）表裝配電子回路
23、電流（A）互感器與電流（A）表配用接線
24、萬能變換開關和電壓（V）表測量電壓（V）接線
常見問題：
1、如果我要購買電氣控制電路配盤安裝與調試設備，軌道電氣實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電氣控制電路配盤安裝與調試設備，軌道電氣實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電氣控制電路配盤安裝與調試設備，軌道電氣實訓裝置的發票，您需要提供開票資料。
3、你們的電氣控制電路配盤安裝與調試設備，軌道電氣實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
