電工技術綜合實驗平臺，電工技術實驗臺

時間：2025-10-31 23:43:54 點擊次數：中人教儀廠

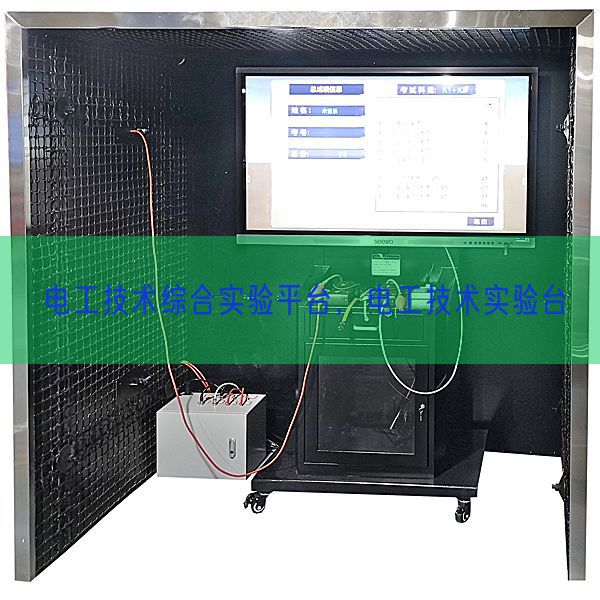

電工技術綜合實驗平臺，電工技術實驗臺(圖1)

電工技術綜合實驗平臺

參考圖片 一、基礎功能：
1、實驗平臺能完成高等院校電子回路解析、電工技術、電子回路原理、電子技術等多門課程的實驗教學。
2、平臺配套測量儀表精確度高，應用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、平臺實操操作面板應用鋁制操作面板，操作面板厚度2mm，文字符文號應用現代彩色噴描技術處置整理，操作面板標識清晰，鋁操作面板顏色和實驗臺顏色一致。
4、整體應用模型塊化構造形式，電源和儀表器具儀表全部應用單單獨箱式掛式模塊件式構造，各實驗模型塊任務明確，便利學校按照自身的教學要求，選用不一樣的實驗配備，易于后期拓展升級。實驗模型塊之間的作業電源用短接實驗連接線連接，既接通各模型塊電源，又使各模型塊連成一體。
5、平臺裝備有電壓（V）型漏電保護裝置，若有漏電現象，即產生警報信號并切斷總電源，保證實驗進程安全；裝備有一套電流（A）型漏電保護器，若有漏電現象，當漏電流（A）超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插頭座應用不一樣的構造，使用安全、可靠、防觸電。
二、技術功能：
1、寫入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量（KV）：＜1.5kVA
3、外觀尺寸：約1650mm×720mm×1540mm
三、實驗臺主要配備及功能：
實驗平臺由實驗桌、實驗臺架、存儲儲物儲物柜、實驗箱式掛式模塊件結合套件、備品備件等構成。具體功能數值如下：

序號	部位件名稱	功能及技術功能數值	數量
1	實驗桌	1.桌子臺操作面板應用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.應用四個工業鋁型材立柱為支撐，立柱端部可裝配調動腳，便利高度調動，主體構造經過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌操作面板下設支撐框體結構，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及備品備件。 4.C字形鋁壓成型構件為左、右對稱件，外觀約160×166×70mm，應用壓鑄成型工序技藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工序技藝。	1套
2	實驗臺架	實驗臺架應用單單獨框體結構式構造設計，框體結構由上中下左右五根工業鋁型材分割為上下兩個區域，全部型材表面滑，無凹槽，用來放置儀表、實驗模型塊等。	1套
3	存儲儲物儲物柜	應用圓弧卷邊冷沖壓鈑金一體成型，封閉式構造，表面靜電噴涂，外觀尺寸：約寬450x深550x高705（mm），總重量（kg）≥31kg；儲物儲物柜體四邊圓弧設計：R=30mm，儲物儲物柜體邊框總厚度≤2.5mm；配備有承重型卡扣式三節軌，導軌承重量（kg）≥30kg，抽屜把手應用卡套式鈑金卷邊工序技藝，把手尺寸≥440x45x18mm，抽屜應用聯體鎖設計，下部配備有4個1.5寸萬向帶剎車腳輪。	1套
4	三相交流ACAC電源	（1）提供線電壓（V）380V交流ACAC電源、相電壓（V）220V交流ACAC電源。交流ACAC電源輸出設定有電源保護系統，相間、線間過電流（A）及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出經過停止和啟動按鈕控制。（2）實驗室智慧用電安全控制系統智能電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定7大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過遠程清除故障后，才能上電成功；能經過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有互聯網的現象下，教室整套智能電源管理系統可離線單單獨運行。智能終端：智能電源管理系統以32位ARM為核心，應用4.3寸彩色觸摸屏為人機交互界面，就地實時監控設備運行現象，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能就地實時監測三相電壓（V）、電流（A）、功率（W），功率（W）因數、頻率、電能等功能數值，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理含有年月日時間的顯露；用戶經過刷卡方法請求開啟設備，PC端實行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。	1套
5	交流ACAC可調電源	提供0～250V連續可調交流ACAC電源一路，數字顯露電壓（V）變顯露輸出電壓（V）值，輸出設定有短路、過流保護等功能。提供交流ACAC電壓（V）表一只，測量界限0～500V，三位半顯露，能夠測量寫入交流ACAC電壓（V）。	1套
6	直線DC可調電源	提供雙路直線DC程控電源:應用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓（V）平穩度≤0.3%，電流（A）平穩度≤0.3%，有短路、過流自動保護功能，設定有短路軟截止自動保護和自動恢復裝置。 2.8寸TFT液晶屏顯露輸出電壓（V）、輸出電流（A）、負載電壓（V）和負載電流（A），并而且設定有恒流提醒功能。應用EC11旋鈕編碼器調動輸出電流（A）和限位電流（A）。	1套
7	低壓直線DC電源、智能直線DC恒流源	一路0-500mA/12V恒流源:應用DAC加MOS管恒流輸出，負載平穩度≤5×10-4 ，規格限定改變率≤５×10-4 。2.8寸TFT液晶屏顯露輸出電流（A）值、限位電流（A）和負載電流（A），而且設定有恒流提醒功能。應用EC11旋鈕編碼器調動輸出電流（A）和限位電流（A）。低壓直線DC電源：±5V、±12V四路固定輸出，每路均設定有短路、過流保護及自動恢復保護功能。	1套
8	智能交流ACAC電壓（V）表、電流（A）表	1）智能交流ACAC電壓（V）表1只:測量界限：0-1000V,設定1V/10V/100V/1000V四測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。 2）智能交流ACAC電流（A）表1只：測量界限：0-5A, 設定10mA/500mA/5A三檔測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。	1套
9	智能直線DC電壓（V）表、電流（A）表	1）智能直線DC電壓（V）表1只:測量界限：0-1000V,設定1V/10V/100V/1000V四檔測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。 2）智能直線DC電流（A）表1只：測量界限：0-5A,設定10mA/500mA/5A三檔測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。	1套
10	智能功率（W）、功率（W）因數表	功率（W）測量精確度0.5級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A。六位數碼顯露有功功率（W）、無功功率（W）、總功率（W）、功率（W）因數、電壓（V）、電流（A）、負載類型，負載類型：L、R、C。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。	1套
11	函數信號發生器	正弦波頻率界限：0Hz - 2MHz 方形波頻率界限：0Hz - 2MHz 三角波頻率界限：0Hz - 2MHz 其它波動線頻率界限：0Hz - 2MHz 信號輸出功能數值輸出通道：一路主波動線輸出和一路主波動線同步的TTL電平輸出輸出波動線：正弦波、方波（占空比可調）、三角波、升鋸齒波、降鋸齒波輸出幅度：≥10Vp-p(空載) 輸出阻抗：50Ω±10% 直線DC偏置：±3V 方波占空比界限：1%~99% TTL輸出幅度：>3Vp-p 扇出系數：>20 TTL負載 TTL電平上升下降時間：≤20ns 頻率計數器功能計數界限：0-4294967295 測頻界限：1Hz~60MHz 寫入幅度：1Vp-p~20Vp-p 其它特性顯露方法：LCD1602液晶英文顯露蜂鳴器提醒功能：可經過程序設定開啟或關閉實操特性：全部按鍵實操，旋鈕連續調動	1套
12	電子回路基礎模型塊（一）	提供電阻、電感、電容、電子回路基礎實驗模型塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓（V）源與電流（A）源的等效變換、一階、二階電子回路過渡過程的研究、RLC串聯諧振電子回路的研究等實驗。	1套
13	電子回路基礎模型塊（二）	提供各種功率（W）電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。	1套
14	交流ACAC電子回路模型塊（一）	提供鐵芯變壓器一只（50VA、36V/220V）、電流（A）插頭座等，原、副邊均設定有保險絲及電流（A）插頭座，便利測量試驗并能可靠保護防止變壓器損壞。	1套
15	交流ACAC電子回路模型塊（二）	提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可經過鈕子開關控制，完成日光燈電子回路連接和功率（W）因數提升實驗。	1套
16	交流ACAC電子回路模型塊（三）	提供四組負載和四組單單獨的電流（A）插頭座。每組負載由兩個單單獨的白熾燈螺口燈座構成(每組設定有一個開關與一個電流（A）插頭座)。可插60W以下的白熾燈八只。能夠完成三相交流ACAC電子回路實驗。	1套
17	實驗實驗連接線	按照不一樣實驗項目的特別點，配備裝備不一樣規格的實驗連接線；強電和弱電實驗連接線均應用高可靠護套構造手槍插連接線（不存在任何觸電的可能）；兩種實驗連接線全部只能協作相應內孔的插頭座，不能混插。	1套
18	實驗連接線架	用來懸掛和放置實驗專用連接實驗連接線，外觀尺寸約530mm×430mm×1200mm，設定有五個萬能轉向輪。	1件
19	實驗備品備件	提供與實驗設備相匹配的實驗指導書、備品備件等。	1套
