中人教儀廠
--15DT 自動扶梯部位件裝配與調節實驗設備（工程型）
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。設定有構造緊湊、安全可靠、裝配維修簡便便利等特別點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部位件是兩根鏈條，它們繞著兩對齒輪實行循環轉動。在扶梯頂部，有一臺電機驅動傳動齒輪，以轉動鏈圈。經經典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統全部裝配在桁架中，構架是指在兩個樓層間延伸的金屬構造。
與傳送帶位移一個平面不一樣，鏈圈位移的是一組臺階。自動扶梯最有趣的地方是這些臺階的位移方法。鏈條位移時，臺階一直保持水平。在自動扶梯的頂部和下部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯對比容易。
自動扶梯上的每一個臺階全部有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和下部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電機還能位移扶手。扶手只是一條繞著一連串輪子實行循環的橡膠輸送帶。該輸送帶是精確配備的，以便與臺階的位移速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用來提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。
--15DT自動扶梯考試技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及plc電氣控制教學、考核而研制，可用來課堂演示、電梯電氣控制原理性實操及實驗實習。實驗裝置人為隱蔽地設定了幾十項電子回路故障，學生借助原理圖解析、判別故障，全面真實的理解電梯電氣故障及排除，是實行技能培訓考核的理想設備，教學效果真實顯著。

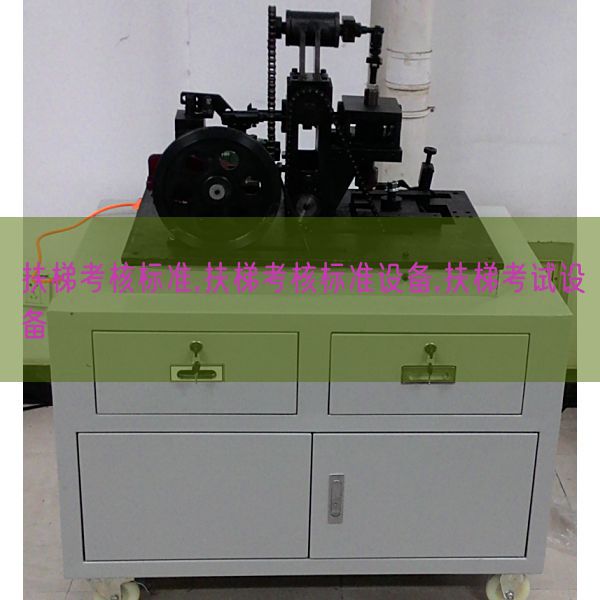

以上為參考圖,以實物為準
一、技術功能數值參考規格
1. 寫入電源：三相四線（或三相五線）AC380V±10% 50Hz
2. 整機容量（KV）：＜8kVA
3. 提升高度：2000mm
4. 控制方法：PLC+變頻自起動控制。
5. 監控系統：電壓（V）、電流（A）工況就地實時監控。
6. 故障模型塊：設定有30位常見故障模仿設定功能。
7. 安全保護：設定有保護接地、過載、過流、漏電流（A）保護功能，安全符合國家標準。
8. 外觀尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9. 實驗桌尺寸：1680×710×1050mm
10. 輔助梯尺寸：1400×600×2180mm
11. 裝置構造：實驗電梯為鋼構造，實驗臺為鋼制雙層亞光密紋噴塑構造，堅固耐用。
二、實驗裝置的基礎配備
1、交流ACAC供電電源：提供三相五線交流ACAC電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝備有電流（A）型漏電保護裝置，控制屏內線路或強電輸出線路若有漏電現象，立即切斷電源，保證實驗人員和設備安全。
3、實驗臺：操作面板上裝配備有電壓（V）和電流（A）監控表，可以就地實時直觀地查看電梯的作業狀態，電梯形態逼真；完全應用工業實際使用的電梯研制而成。電梯配備裝備有完整而詳細的線路原理圖，便利解析設備作業原理及線路故障解析和排除。配備有故障模仿設定液晶顯露裝置，上下機房、外側為全透明式。
4、故障設定：操作面板按照不一樣配備設定有20-28不等的故障開關，29-32為備用的開關，便利教學過程中隨機設定電梯安全線路故障，充分適應教學內容改變的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面經過電氧化處置整理，美觀大方、經久耐用。桌面應用高密度板材，構造堅固，造型美觀大方；設定有兩個大抽屜，用來放置工量具及圖紙文檔實驗指導書等。
三、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的作業原理、構造構成，低壓電器的構造及原理。設定有標準扶梯的全部安全保護和作業裝置，能夠乘人運行。
2、經過解析電氣原理圖，學生借助原理圖解析，掌控把握電梯的安全保護和作業形態；并經過解析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提升學生實際的動手解析能力，實際提升技能實操水平。
4、經過對電梯故障的解析、排除，完成電梯常見故障的認識和理解。
5、經過對三菱PLC主機的編程，理解PLC程序的編程原則和方法。
四、自動扶梯的構造特別點
1．構造特別點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。設定有構造緊湊、安全可靠、裝配維修簡便便利等特別點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均應用金屬件精制而成。
本扶梯具備運輸能力，各傳動零件均應用金屬件精制而成。
2.扶梯尺寸
五、自動扶梯技術規格表
|
序 號 |
內 容 |
非標 |
|
1 |
總體說明 |
|
|
1．1 |
電梯編號：L1-L2 |
|
|
1．2 |
建筑物類型：百貨商場 |
|
|
1．3 |
扶手支撐架類型：苗條型 |
|
|
1．4 |
扶手支撐架高度： 900mm |
|
|
1．5 |
適用標準 ：GB16899-1997 |
|
|
2 |
主要技術功能數值： |
|
|
2．1 |
裝配方法 ：室內 |
|
|
2．2 |
布置方法 ：單臺 |
|
|
2．3 |
提升高度 ：2000mm |
|
|
2．4 |
傾角 ：35º |
|
|
2．5 |
梯級寬度 ：1000mm |
|
|
2．6 |
水平梯級 ：2K |
|
|
2．7 |
速度 ： 0.5 m/s |
|
|
2．8 |
供電方法 ：三相五線制 |
|
|
2．9 |
電機電壓（V） ：380V |
|
|
2．10 |
照明電壓（V） ：36V |
|
|
2．11 |
頻率 ：50HZ |
|
|
2．12 |
減慢速度機 ：蝸輪蝸桿 |
|
|
2．13 |
控制屏裝配 ：桁架內 |
|
|
2．14 |
起動 ：星、三角 |
|
|
2．15 |
起動方法 ：鑰匙 |
|
|
3 |
型材 |
|
|
3．1 |
扶手支撐架型材 ：發紋不銹鋼 |
|
|
3．2 |
護壁板 ：透明鋼化玻璃 |
|
|
3．3 |
內蓋板 ：發紋不銹鋼 |
|
|
3．4 |
外蓋板 ：發紋不銹鋼 |
|
|
3．5 |
圍裙板 ：發紋不銹鋼 |
|
|
3．6 |
梯級 ：不銹鋼 |
|
|
3．7 |
梯級顏色 ：黑色（帶黃邊框） |
|
|
3．8 |
扶手帶 ：黑色 |
|
|
3．9 |
前沿板及蓋板 ：發紋不銹鋼 |
|
|
3．10 |
梳齒 ：合成樹脂 |
|
|
4 |
故障顯露（中文） |
|
|
5 |
變頻節能功能 |
|
六、自動扶梯主要功能
|
序號 |
功能名稱 |
功能說明 |
備注 |
|
1 |
雙向運行 |
實操上下進出口處鑰匙開關，可完成上行或下行 |
|
|
2 |
緊急停止 |
按上下進出口處急停按鈕，可使扶梯停止運行 |
|
|
3 |
檢修運行 |
實操檢修盒，可實行檢修點動運行 |
|
|
4 |
梯級安全照明 |
扶梯上下部的梯級下方裝備有照明燈提醒乘客注意安全 |
|
|
5 |
扶手帶入口安全裝置 |
扶手帶入口處有異物則設備停止運行 |
|
|
6 |
梯級安全運行裝置 |
梯級發生斷裂下陷時設備停止運行 |
|
|
7 |
梳齒板安全裝置 |
梯級與梳齒板之間夾入異物則設備停止運行 |
|
|
8 |
扶手帶安全裝置 |
發生扶手帶斷裂則設備停止運行 |
|
|
9 |
梯級鏈安全裝置 |
梯級鏈斷裂或超過延伸長度則設備停止運行 |
|
|
10 |
圍裙板安全裝置 |
梯級與圍裙板之間夾入異物則設備停止運行 |
|
|
11 |
超欠速安全裝置 |
當設備運行速度大于規格限定速度的20%或下于規格限定速度的80%時，設備停止運行 |
|
|
12 |
超載安全裝置 |
運行電流（A）大于規格限定電流（A）15%則設備停止運行 |
|
|
13 |
松閘安全裝置 |
限限制動作作裝置沒有安全打開或失靈則設備停止運行 |
|
|
14 |
靜電保護 |
消除梯級運行（踏板）在運行中產生的靜電 |
|
|
15 |
驅動鏈斷鏈保護 |
當驅動鏈斷裂或過長時設備停止運行 |
|
|
16 |
非實操逆轉保護 |
設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
|
|
17 |
斷、錯相保護 |
動力電源缺相或錯相時設備停止運行 |
|
|
18 |
短路保護 |
電源線路短路時設備停止運行 |
|
|
19 |
故障顯露（中文） |
設備運行發生故障時，自動顯露故障發生部位 |
|
|
20 |
變頻驅動 |
使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流（A）70% |
|
七、主要實驗項目：
扶梯扶手帶裝配與調節實驗設備
扶梯梯級裝配與調節實驗設備
扶梯曳引機系統裝配與調節實驗設備
扶梯驅動機構裝配與調節實驗設備
扶梯機械防逆轉系統、電氣防逆轉系統裝配與調節測試實驗設備
扶梯潤滑系統組裝與實驗實驗設備
扶梯安全保護系統組裝與動作實驗實驗設備。
