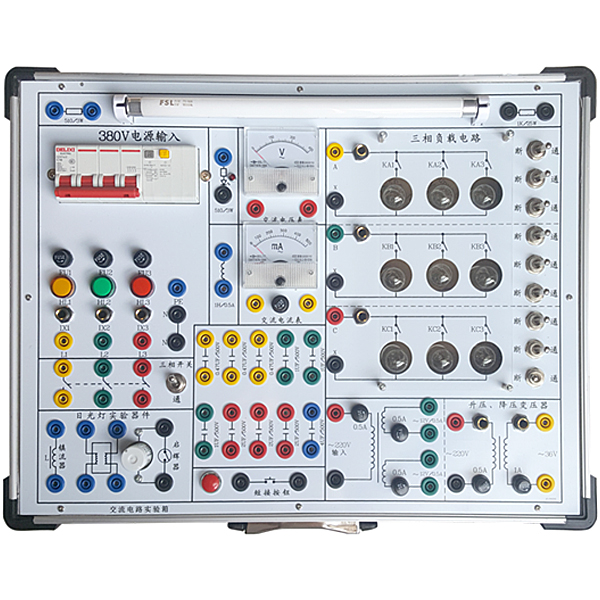

交流電路實驗裝置

交流ACACAC電子線路實驗裝置,電力系統微機線路保護實驗裝置

一、技術功能數值參考規格
1、電源：交流ACACAC寫入三相四線380V±10%。
2、配三相四線帶漏電保護電源開關。
3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流（A）（A）（A）測量連連連接口。
4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流（A）（A）（A）測量插孔1對，便利相電流（A）（A）（A）的測量。
5、日光燈器件組：設定有10W鎮流器、10W日光燈管、啟輝器以及用來改善功率（W）（W）（W）因數的高壓
電容（1μF/500V、2.2uf/500V、4.7μF/500V各3個）。
6、R、L、C元件特性組：設定有1kΩ/25W功率（W）（W）（W）電阻、1H/0.5A電感及1μF/500V高壓電容各一只，經過實驗可測量試驗各元件的功能數值。
7、36V/220V升降壓鐵芯變壓器 1只, 原、副邊均設定有電流（A）（A）（A）測量連連連接口，便利電流（A）（A）（A）的測量試驗，可測量原、副邊電流（A）（A）（A）。
8、雙繞組變壓器1只：220V/雙路12V。
9、設定交流ACACAC電壓（V）（V）（V）表一只，測量界限0～450V；交流ACACAC電流（A）（A）（A）表一只，測量界限0～500mA，帶有短路保護。
10、日光燈管和燈腳裝在電子線路板的正面便利，便利維修維護。
11、三相燈組上裝備有有機玻璃保護罩，既防止燈泡損壞，又保護實驗實驗連接線不被燙壞，還保護了人生安全。
12、設計有專用接地保護線。
13、配套自鎖緊護套實驗實驗連接線12根（紅、黃、綠、黑各4根），電流（A）（A）（A）連連連接口線1根。
14、機箱：堅固型鋁制框體構造，厚實的 ABS 塑料包角，參考外觀尺寸 480×360×150mm。
二、實驗項目
1、用三表法測量交流ACACAC電子線路等效功能數值
2、正弦穩態交流ACACAC電子線路相量的研究
3、一相鐵心變壓器特性的測量試驗
4、三相交流ACACAC電子線路電壓（V）（V）（V）、電流（A）（A）（A）的測量
5、三相電子線路功率（W）（W）（W）的測量
6、功率（W）（W）（W）因數及相序的測量
7、日光燈電子線路接線
8、日光燈電子線路及功率（W）（W）（W）因數的提升




交流ACACAC電子線路實驗裝置,電力系統微機線路保護實驗裝置

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并集合生產實際應用和發展而研發的微機線路保護實驗裝置。學生經過該實驗，可熟悉和掌控把握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平臺，而而而而且也能作為學生熟悉和掌控把握電力通訊規約和多種編程系統的硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連連接口及上位機監控系統。

一、裝置的安全保護體系

三相四線制電源寫入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設定有三相帶燈熔斷器作為斷相指示與保護。

控制屏電源由接觸器經過起、停按鈕實行控制。

屏上裝備有電壓（V）（V）（V）型漏電保護裝置和一套電流（A）（A）（A）型漏電保護裝置，控制屏內、外或強電輸出若有漏電情況發生，即警報并切斷總電源，保證實驗安全。

三相調壓器原、副邊設定有過流保護技術，相間、線間過電流（A）（A）（A）或直接短路均能自動保護。

設定有定時器兼報警記錄儀（服務管理器），對違章使用的次數實行記錄，為學生實驗技能的考核提供一個統一標準。

二、實驗項目

系統實驗

模仿系統正常﹑最大﹑最小運行方法實驗

模仿系統短路實驗

保護裝置靜態試驗

微機保護裝置基礎功能試驗

微機定時限過電流（A）（A）（A）保護

微機無時限電流（A）（A）（A）速斷保護

微機帶時限電流（A）（A）（A）速斷保護

階段式電流（A）（A）（A）保護

運行方法對保護感知度的影響及感知度校驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖保護

反時限保護實驗

階段式過電流（A）（A）（A）保護與自動重合閘前加快速度

階段式過電流（A）（A）（A）保護與自動重合閘后加快速度

其它線路保護形式研究

 功率（W）（W）（W）方向過電流（A）（A）（A）保護實驗

 零序電流（A）（A）（A）保護實驗

 過負荷保護實驗
