可編程控制實驗臺

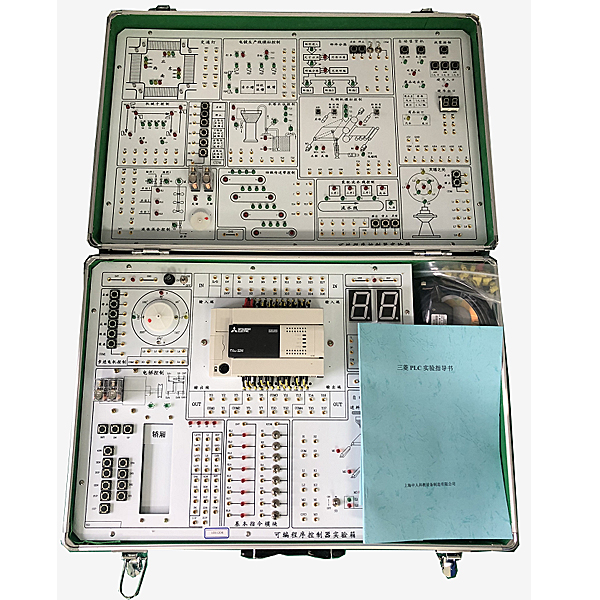

（1）可編程控制器實驗箱是我公司按照當前教學需要最新研發出的實驗箱。該實驗箱將實驗模型塊集中在一塊板上，實驗模型塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。

（2）該實驗系統的實驗項目由基礎的指令實驗，基礎常用電子線路實驗、模型塊綜合實驗三部分含有概括。在實驗項目設計研發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習掌控把握掌控把握掌控把握過程。實驗項目也充分貼近實際應用和教學大綱的要求。

（3）在實驗箱的設計中留出了全部的寫入、輸出、一起合作共用端子，用戶可便利拓展自己的模型塊，以及以后實驗系統的升級。

二、技術功能

1、寫入電源：AC: 220V 50HZ

2、作業環境溫度（℃）（℃）（℃）：-10-55℃ 相對濕度<85%(25℃)

3、主機：標配 三菱FX3U-32MR主機，帶編程電纜，還可選用西門子1200等其他各類品牌、型號。

 4、單片機、plc可編程設計與控制虛擬擬真系統：

本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

2.plc控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

3.單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

三、實驗內容

可完成六類基礎指令實驗:

第一類 基礎指令實驗

第二類 定時器及計數器指令實驗

第三類 移位寄存器指令實驗

第四類 置位/復位及脈沖指令實驗

第五類 跳轉指令實驗

第六類 常用功能指令實驗

可完成十七個模型塊控制實驗項目：

1、天塔之光

2、交通燈自動控制

3、交通燈手動控制

4、四相步進電機控制（實物控制）

5、液體混合裝置自動控制

6、裝配流水線控制

7、水塔水位控制

8、機械手自動控制




可編程控制實驗臺,透明車床教學實驗裝置

一、設備功能：
1.選用透明有機玻璃，零件應用鋁件，能全透明地看到設備內部構造與動作。
2.全部解剖元件均能實行正常的機械運行。
3.充分展示各個細微構造和機構裝配裝置
4.自動運行、演繹設備運作過程，使學生很直觀的理解整體過程。
5.可演示、加工塑料棒、鋁棒等。鑄件表面無沙眼，加工件表面精確度Ra1.6。
二、技術功能數值
1.作業界限
床身上最大回轉直徑：不小于300mm
刀架上最大回轉直徑：不小于150mm
床身軌道寬度：不小于400mm
主軸孔徑：不小于30mm
2.刀架
下刀架最大橫向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直徑：不小于50mm
尾座套筒行程：不小于75mm
主電機功率（W）（W）（W）：不小于0.75千瓦
整機模型由750W三相6級電機驅動
外觀參考尺寸（長×寬×高）：不小于1960×650×1160mm
三、職業技能綜合含有概括實驗虛擬擬真系統：
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維（3D）（3D）（3D）投影圖標定，在14處空白欄中選用相應的標注符文號）
C、相貫立體：實驗步驟分為實驗任務（文字提醒任務）—挖孔（選用隨意挖孔模型，此時將可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—孔徑改變（選用1-4孔徑）—后方通孔—選用投影（進入答題界面，在8項中選用此時完成的三維（3D）（3D）（3D）投影圖）
2、集合體
A、集合體拼接組裝：實驗步驟分為實驗任務（文字提醒任務）—選用集合體模型（可選8種模型）—拼接組裝集合體（按照選用的模型挑選工量具庫模型并拖拽集合）—剖切集合體（可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—選用側面投影（進入答題界面，按照已知正面、水平投影圖，在3項中選用正確的側面投影圖）
B、集合體讀圖：實驗步驟分為實驗任務（文字提醒任務）—選用集合體剖視圖（可選8種圖）—組建集合體模型（按照選用的模型挑選工量具庫模型并拖拽集合）—剖切集合體（可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—選用左視圖（進入答題界面，按照已知主視圖、俯視圖，在3項中選用正確的左視圖）
