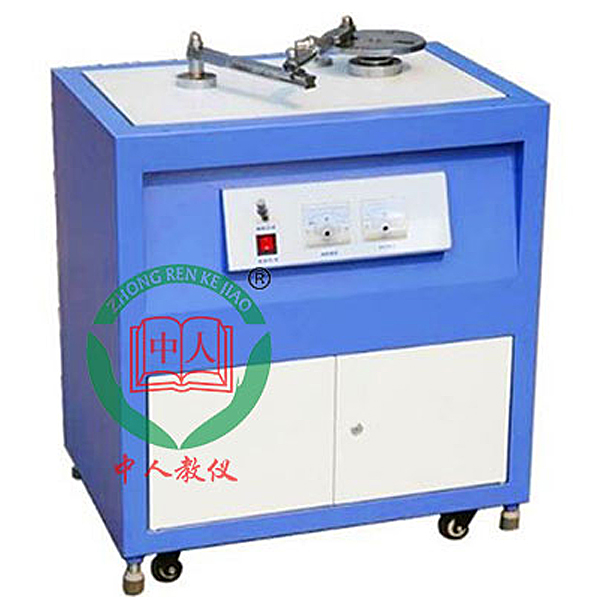

曲柄搖桿機構實驗裝置

曲柄搖桿機構實驗裝置,智能回轉體動平衡實驗裝置

ZRJX-YGCA型
一、主要功能數值
1、電機功率（W）（W）（W）：60W，調動速度界限：0-100rpm 2、桿長功能數值：搖桿260mm、連桿300m 3、傳感器功能數值：角位移傳感器360p/r 4、外觀尺寸：820*510*400，重量（kg）（kg）47kg
二、主要功能特別點
1、四桿機構實驗臺可實行四桿機構簡便拼接組裝，并對曲柄及搖桿實行動作檢驗測量試驗與擬真。
2、全部桿構件長度均可實行無級調動。
3、測量試驗系統應用先進的嵌人式單片機系統、測量試驗數值精確度高、速度快、平穩。
4、該系統配套系統以Vb為平臺制作研發，其內容豐富，含有概括實驗影像、實驗臺簡介、機構虛擬設計、機構動作檢驗測量試驗、機構動作擬真、實驗成果解析等內容，設定有綜合性、開放性的點。
5、實驗成果可以文體形式存檔，并可在互聯網上發送及打印，便利互聯網化實驗。
三、主要實驗內容
1、四桿機構的虛擬設計及實物機構拼接組裝。
2、曲柄的動作檢驗測量試驗，搖桿動作擬真及實驗測量試驗比較解析；連桿動作平面上點的動作軌跡解析。
3、機架振動檢驗測量試驗及機構平衡試驗。





曲柄搖桿機構實驗裝置,智能回轉體動平衡實驗裝置

該實驗臺是應用傳感器、微機等先進測量試驗手段和方法裝備的智能型可視化動平衡實驗臺，設定有技術先進、體積小、實操便利、效果直觀等優點。
經過實驗可以使學生對回轉構件中不平衡慣性力的改變規律及其引起的強迫振動產生感性認識，掌控把握動平衡的原理和試驗方法，是機械原理實驗室的重要設備之一。

實驗項目內容：
1．理解并掌控把握剛性轉子的動平衡原理及試驗方法；
2．熟悉用傳感器及其測量試驗儀表器具測量動態功能數值的基礎原理和方法；
3．理解處置整理數值的方法。

主要技術特別點：
1．該實驗臺擺動框體構造由X形彈簧片支承形成振動系統，配重塊為磁性體，整個實驗臺體積小，實操簡便，直觀性強，配以先進的測量試驗和計算機數值數值數值輔助實驗手段，適用來教學實驗。
2．被測轉子的轉動速度可無級調動，轉子轉動速度和不平衡重量（kg）的相位由光電傳感器測出；轉子不平衡重量（kg）引起的框體構造振動產生的振幅（瞬間角位移），由光柵編碼器獲取。兩組信號
由單片機測控系統經過RS232串行口送入微機解算后，即可得出轉子不平衡重量（kg）的大小和方位。
3．專用系統不但能得出不平衡重量（kg）的大小和方位，還可演示整個檢驗測量試驗處置整理過程。
4．實驗臺外觀為作業臺板+箱儲物儲物儲物柜落地式構造，裝備有可調地腳螺栓和活動輪，便利實驗室調動布置。
5．實驗臺測量試驗功能指標：固有頻率ω=3~5Hz，精確度2μ，相位角誤差≤10度，感知度5gmm。
6.虛擬擬真教學系統
機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。

常見問題：

1、如果我要購買曲柄搖桿機構實驗裝置_智能回轉體動平衡實驗裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的曲柄搖桿機構實驗裝置_智能回轉體動平衡實驗裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開曲柄搖桿機構實驗裝置_智能回轉體動平衡實驗裝置的發票，您需要提供開票資料。

3、你們的曲柄搖桿機構實驗裝置_智能回轉體動平衡實驗裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
