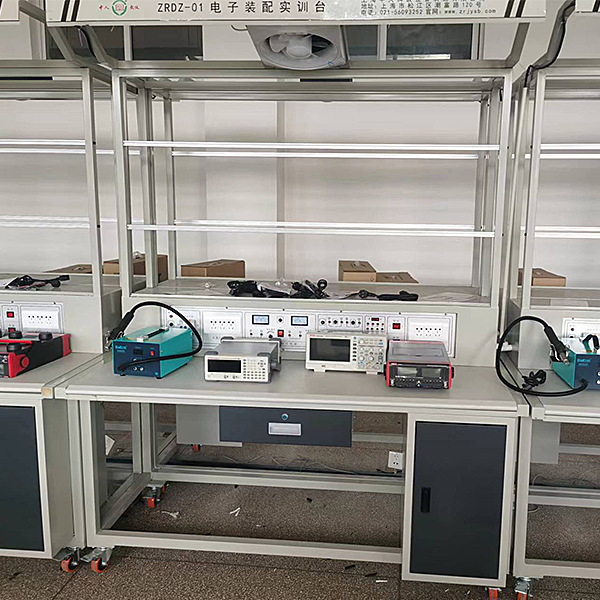

電子焊接調試教學實訓裝置

本裝置是高度擬真的電子焊接裝配實操臺，適用學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工序技藝》相關課程的教學實驗和鑒定考核。

二、技術功能

1、寫入電源：三相四線380V±10％50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量（KV）（KV）（KV）：<200VA

4、外觀尺寸：1.6m×0.75m×2m。

三、實驗裝置

1、實驗臺

實驗臺主要應用實驗桌、實驗實操實操操作面板、鋼木框體構造、頂部框體構造等含有概括。

（1）備配備裝備裝備有一個工量具儲物儲物儲物柜，可放置實驗套件、工量具和圖紙文檔實驗指導書等；臺面上鋪有綠色防靜電桌墊；另外還設定有四個帶剎車的萬能轉向輪，便利位移和固定。

（2）有一塊實驗實操實操操作面板，提供AC220V電源插頭座連連連接口和固定直線DC電源，其中直線DC電源電壓（V）（V）（V）分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率（W）（W）（W）。

（3）鋼木框體構造為雙層構造。第一層用來掛放元件盒（焊接工序用）或實驗箱式掛式模型塊件（調動測量試驗工序用）。第二層設定有四個PVC夾板，可用來夾放相關實驗圖紙文檔實驗指導書。

（4）頂部框體構造上設定有電風扇和30W日光燈（照明設備）一個。

2、工量具配備裝備裝備裝備：

配備裝備裝備裝備元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、放大鏡臺燈、烙鐵架、焊錫絲、吸錫器等工量具。

3、擬真系統

1.用電安全與觸電急救虛擬擬真系統（提供演示及版權證書）:系統應用二維與三維（3D）（3D）（3D）集合的虛擬畫面，教導學生用電的安全和急救方法，系統內設定有一相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，一相觸電分維修帶電斷線、維修插頭座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法應用應用3D虛擬擬真技術展示，經過渲染和潤色，使模型看起來與真實部位件一般無二，畫面逼真。經過實驗能夠對學生實行實驗室安全用電教育，提升學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處置整理電氣事故的實用實操措施，減少電氣事故的發生。

電子焊接調動測量試驗教學實驗裝置,機械裝配技能實驗裝置

機電設備裝配技能綜合實驗臺依據機械類、機電類中等職業學校相關專業教學標準，緊密集合行業和企業需求而設計，該平臺實操技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備裝配工國家職業標準》、《機修鉗工》、《集合機床實操工國家職業標準》；平臺可以工業現場的經經經典型任務為實踐項目，以完成項目式教學，便利學生在"做中學、學中做"，設定有可實操性和實用性。經過完成機械設備識圖與裝配工序技藝的編寫，零部位件裝配及調動，集合機床、經經經典型機床及機床部位件的裝配與調動，裝配重量（kg）（kg）檢驗和設備的調動測量試驗、運行與試加工等技能，提升學生綜合職業能力，對中職加工制造類專業機械裝配實驗室建造設計起到示范和引領作用。
一、設備特別點
設備依據相關國家職業標準、行業標準職業及崗位的技能要求，集合機械裝配技術領域的特別點，能讓學生在較為真實的環境中實行實驗，以鍛煉學生的職業能力，提升職業素養。
以實際作業任務為載體，按照機械設備的裝配過程及加工過程中的特別點劃分作業實施過程，分部位件裝配及調動、整機裝配及調動、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
二、技術功能
1.寫入電源:三相四線（或三相五線）～380V±10% 50Hz
2.平臺容量（KV）（KV）（KV）:＜0.5kVA
3.作業環境:溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.微型異步電機:電壓（V）（V）（V）380V，功率（W）（W）（W）60W
5.交流ACACAC減慢速度電機2臺:1臺規格限定功率（W）（W）（W） 90W，減慢速度比 1:25 1臺規格限定功率（W）（W）（W） 40W，減慢速度比 1:3
6.整體外觀尺寸：1520mm×710mm×1175mm（實驗臺）、900mm×600mm×750mm（實操臺）、
7.安全保護:具電流（A）（A）（A）型漏電保護，安全符合國家標準
三、裝置含有概括
本裝置可完成純機械式自動加工功能，有變速動力箱給設備提供兩路傳動動力，一路動力經過電磁離合器的開合控制精密分度頭的四分度，在精密分度頭的作業臺上裝配四個偏心輪夾緊夾具，在分度頭分度過程中工件自動送料，由偏心輪夾緊方法的夾具使工件夾緊，加工完的工件經過凸輪旋柄檔桿使偏心輪夾緊夾具松開把工件落到料盤里；一路經過同步帶輪傳動連接錐齒輪軸，錐齒輪分配器又分為三路傳動，一路由錐齒輪、圓柱凸輪帶動自動鉆床完成進給、退刀功能；其中二路由錐齒輪軸上裝配由可調的盤型凸輪、限位開關裝置，可控制電磁離合器的電子線路信號，使分度頭與自動鉆床、自動打標機協作動作；第三路由雙萬向聯軸器、齒輪齒條連桿機構控制自動打標機的圓錐滾子離合器，自動打標機由三相異步電機帶動曲軸完成鋼印敲打的功能。
