井下供電系統模擬實訓裝置

“礦井供電系統模仿實操裝置”是按照經經經典型的礦井供電系統實行設計的，含有概括井上供電部份、井下中央變電所部份、采區作業面供電部份、位移變電站供電部分等。經過本裝置的培訓，可讓學生對礦井的供電系統有個全面的理解，可以完成供電系統的倒閘實操，并設定有誤實操報警，可作為礦井電類人員的安全培訓和考核。

二、技術功能數值

1.寫入電源：三相五線～380V±10% 50Hz

2.作業環境：環境溫度（℃）（℃）（℃）-5℃～＋40℃，相對濕度＜85%(25℃)，海拔＜4000m

3.外觀尺寸：2400mm×500mm×2000mm

三、裝置配備裝備裝備

1. 裝置構造

裝置應用儲物儲物儲物柜式構造，儲物儲物儲物柜體應用雙層亞光密紋噴塑構造，實操實操操作面板應用2mm厚鋁板，實操實操操作面板上的文字符文號應用噴塑工序技藝。儲物儲物儲物柜體配備裝備裝備有六個萬能轉向輪，便利位移和固定。

2. 供電系統

控制屏正面為經經經典型礦井供電系統模仿實操屏，裝置應用雙電源供電，系統分為五個部分：

(1)地面35kV供電部份（雙電源供電）

(2)地面6kV供電部份（副井提升機、主提升機、通風機、空壓機等）

(3)井下中央變電所6kV供電部份（提升機、整流設備、水泵、低壓動力照明等）

(4)采區變電所部分（煤電鉆）

(5)采區位移變電站配電部份（采煤機）

系統中主要開關元件為開關和斷路器，相應的系統圖上各開關實操元件和斷路器元件全部嵌入系統圖的相應位置，其通斷有相應的信號燈指示，紅綠信號燈分別指示合閘和分閘。每條供電支路全部有相應的負載并用光字牌指示

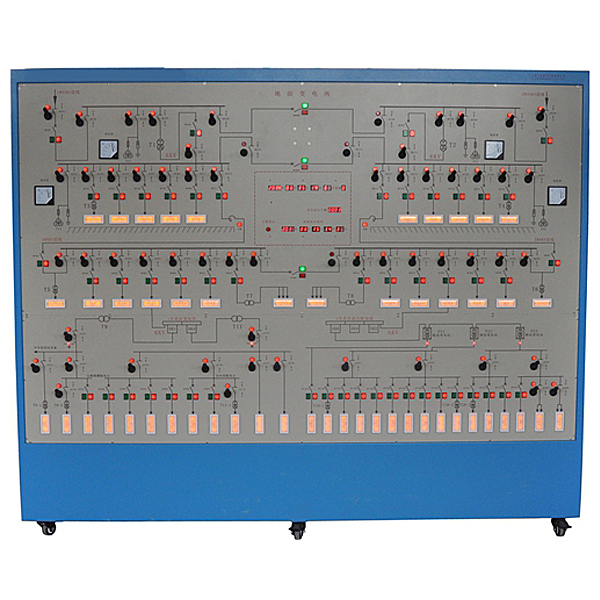

井下供電系統模仿實驗裝置,《經經經典型零件》實驗測量試驗繪圖實驗裝置

一、設備特別點
1、項目實際化：以經經經典型實際零件為實驗對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的實驗模式；一視圖、二
視圖、三視圖和多視圖零件由簡便到復雜的實驗過程。
3、學生大眾化：小型、集合、便攜式實驗裝置，兩三人一組，讓盡可能多的學生獲取
充分的實驗機會；
4、教學標準化：配套的實驗指導書，教和學全部十分便利、教學效果顯著；
5、管理便利化：零件、測量工量具及指導書均放在一個精制的箱子里，管理十分便利。
二、設備功能數值
