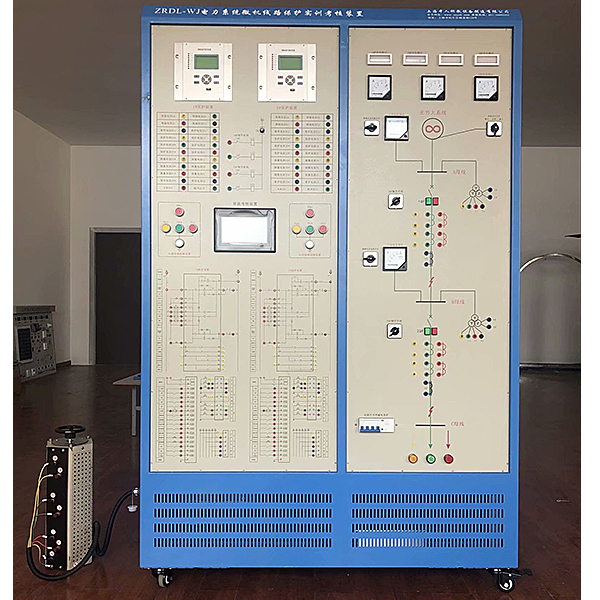

電力系統微機線路保護綜合實訓臺

本裝置應用現代電力工程中廣泛應用的微機線路保護裝置，配備裝備裝備有電源、兩段輸電線路、互感器、智能故障設定考核等模型塊。本裝置主要完成保護裝置特性測量試驗、接線、整定、運行等方面的實驗。可用來電力行業培訓，也可用來高等院校、中專技校相關專業學生實驗的考核。

1.智能型故障設定與大屏幕液晶答題器：

2.實操單元：實操單元電子線路板（與顯露屏一體）、鍵盤。

3.實操單元應用多重保護設計；雙電源直線DC 12V 寫入； 128X64LCD 顯露；8 路開關量報警寫入，最多 48 路繼電器控制；實操單元可以不聯網實行脫機考核；可以自動評定分數；有報警時顯露屏提醒。

主要有以下實操功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設定故障、. 解除全部故障、設定考核時間、修改登錄密碼、設定設備號。教師入口需要登錄密碼。

分數查詢：查詢學生的當前得分情況。

學號查詢：查詢教師經過計算機數值數值數值設定的學號。

設備號查詢：查詢本機設備地址，每個實操單元有唯一的設備地址。

考核時間開始：用來教師設定完畢考核時間后，考核開始倒計時。

4.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

5.虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統：

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。

電力系統微機線路保護綜合實驗臺,箱式掛式模型塊件式單片機研發應用實驗臺

一、基礎簡介

本裝置由控制屏、實驗箱式掛式模型塊件、實驗桌含有概括，經過本實驗臺可完成單片機的連連連接口拓展、數值收集、數值顯露、鍵盤控制、定時器等實驗，配備裝備裝備裝備有擬真器。

設定有電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）超過一定值，即切斷電源，對人身安全起到一定的保護。

裝置應用集合套件式構造，更換實驗模型塊便捷。如需拓展功能或研發新實驗，只需添加實驗模型塊箱式掛式模型塊件即可，永不淘汰。

二、主要技術功能數值

1、寫入電源：AC220V±10%  50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：200VA

4、重量（kg）（kg）（kg）：100Kg

5、外觀尺寸（cm）：160×75×150

6、箱式掛式模型塊件尺寸（mm）：410×240×60

三、裝置含有概括

（一）實驗屏：實驗時放置實驗箱式掛式模型塊件，并提供實驗電源，鋼制雙面亞光密紋噴塑構造。
 1、電源寫入:作業電壓（V）（V）（V）220V±5%(50Hz)，寫入時指示燈亮。
 2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出一相交流ACACAC220V作業電壓（V）（V）（V）有高精確度電壓（V）（V）（V）表電流（A）（A）（A）表指示。

A組:直線DC電壓（V）（V）（V）+5V/3A，-+5V/3A輸出，有高精確度直線DC電壓（V）（V）（V）表指示電壓（V）（V）（V）輸出，過流自動保護功能。

B組: 直線DC電壓（V）（V）（V）+12V/-12V輸出，電流（A）（A）（A）2A輸出，有高精確度直線DC電壓（V）（V）（V）表指示電壓（V）（V）（V）輸出，過流自動保護功能。

3、功率（W）（W）（W）輸出函數發生器：

A、應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。

B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。

D、輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。

E、方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。

F、頻率計最高測量界限100MHz，自動換檔。

4、高精確度外測電壓（V）（V）（V）表一只，測量界限直線DC100V。

 5、組:一相市電輸出，供用戶自備儀表器具使用。
