曲柄滑塊、導桿、凸輪組合實驗臺

曲柄滑塊、導桿、凸輪組合實驗臺,曲柄滑塊導桿凸輪機構實驗臺所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。咨詢熱線13122891392。 ...

訂購熱線：021-66581511

推薦產品

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

產品詳情

中人教儀廠是專業生產曲柄滑塊、導桿、凸輪組合實驗臺，曲柄滑塊導桿凸輪機構實驗臺及配件的廠家,生產的曲柄滑塊、導桿、凸輪組合實驗臺，曲柄滑塊導桿凸輪機構實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：曲柄滑塊、導桿、凸輪組合實驗臺
ZRJX-QB曲柄滑塊、導桿、凸輪組合實驗臺

一、實驗內容

1、曲柄滑塊、曲柄導桿滑塊機構、凸輪機構的實物拼裝。
２、檢測滑塊的位移、速度、加速度。并實時顯示變化曲線。
３、檢測凸輪的速度、加速度、角速度。并實時顯示變化曲線
４、連桿上點的運動軌跡分析

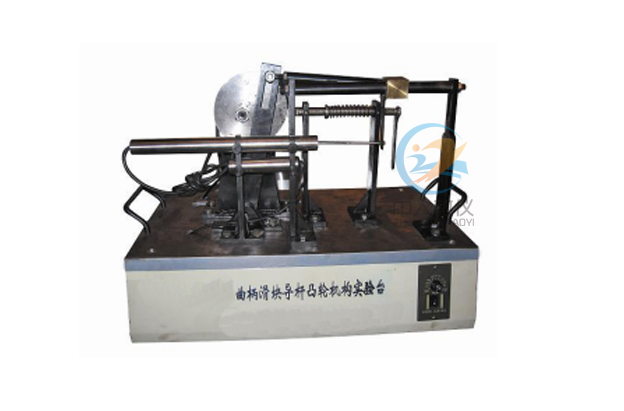

曲柄滑塊、導桿、凸輪組合實驗臺,曲柄滑塊導桿凸輪機構實驗臺

二、主要技術參數

１、供電電源：220V/50HZ；
２、直流電機功率：125W
3、凸輪基圓半徑60mm，最大升程30mm，滾子半徑8mm
4、曲柄擺角31度，曲柄長度30-50mm可調；導桿長度200-250可調，連桿長度180-250可調，滑塊最大行程130mm
5、光柵角位移傳感器：200線
6、外型尺寸：600×510×400
7、電機調速范圍：0—250r/min
8、隨機工具及附件各一套

三、性能特點

１、可進行曲柄滑塊機構及曲柄導桿滑塊機構、凸輪機構的拼裝。
２、比較曲柄滑塊機構及曲柄導桿滑塊機構的性能差別。
３、曲柄滑塊導桿凸輪機構實驗臺可對各種運動規律（8種）的直動從動桿凸輪機構的運動進行比較。
４、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
５、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
６、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
７、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
熱門實訓室：機械基礎

本文鏈接：http://www.hrzsj.comhttp://www.hrzsj.com/jxsj/522.html
文章來源：www.hrzsj.com??? ?編輯：中人教儀廠??? ?時間：2021-08-18 14:47

常見問題：

1、如果我要購買曲柄滑塊、導桿、凸輪組合實驗臺、曲柄滑塊導桿凸輪機構實驗臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的曲柄滑塊、導桿、凸輪組合實驗臺、曲柄滑塊導桿凸輪機構實驗臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開曲柄滑塊、導桿、凸輪組合實驗臺、曲柄滑塊導桿凸輪機構實驗臺的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
