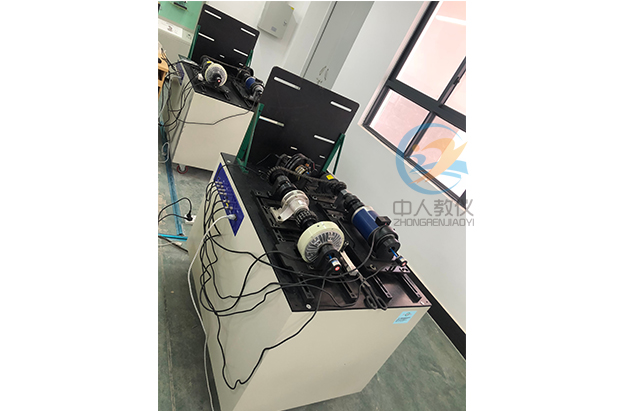

機械設計課程創意組合實驗臺

機械設計課程設計實訓平臺能完全滿足高等院校“機械設計課程設計”教學大綱內容要求，完全實現學生自己動手能力測量、測繪、判斷、對比、分析，加深理解，鞏固所學專業知識。

一、實驗項目

1、齒輪傳動方案創新設計與拼裝

2、軸承支承組合方案創新設計與拼裝

3、齒輪傳動中心距的計算、測量與調整

4、齒輪傳動間隙的測量與調整

5、零部件結構設計構思與測繪

6、傳動比的計算與驗證

7、減速器外形構思設計與實現

8、軸承潤滑密封方式的構思設計與實現

9、減速器附件的選擇、構思設計與拼裝

10、減速器典型零件結構設計分析

11、機械設計系列8種減速器外形設計實訓與錯誤分析

12、累計實驗項目為101項

二、實驗實訓臺結構配置及技術參數

工作臺桌有2mm厚冷軋鋼板表面噴塑制作；長1600寬1300高800mm桌面上排列設有用于放置零件的展示盒。桌下方設有儲物抽屜6個，桌面工作區安裝有縱向和橫向交錯設置，兩個方向的定位槽分別等距均勻分布1400mm*360mm整體件（為T形槽）2個工作區各一件，實驗桌上還通過鉸軸設有可調角度，顯示器兩臺，通過與所開實驗相一致的虛擬引導軟件，實現動畫引導實驗過程。可供4至6名學生同時進行實驗。

三、實驗區零件配置

圓錐圓柱、展開式、分流式、同軸式、蝸輪蝸桿上下置式、單級圓柱式、單級圓錐式整體模塊；剖分式一段箱體模塊、剖分式二段箱體模塊、剖分式三段箱體模塊、第一軸傳動組件模塊、第二軸傳動組件模塊、第三軸傳動組件模塊、端蓋密封模塊、軸模塊、壓板腰形孔固定螺栓固定螺母墊圈模塊；端蓋密封模塊、第一端蓋模塊、第二端蓋模塊、齒輪模塊、齒輪軸模塊、軸承模塊、軸承端蓋模塊、密封件模塊、平臺底座模塊、標準件模塊、配套工具模塊、機箱底座機蓋模擬模塊，零件總數為390余件。

規格260mm×160mm×500mm。

常見問題：

1、如果我要購買機械設計課程創意組合實驗臺、機械設計課程設計實訓平臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的機械設計課程創意組合實驗臺、機械設計課程設計實訓平臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械設計課程創意組合實驗臺、機械設計課程設計實訓平臺的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
