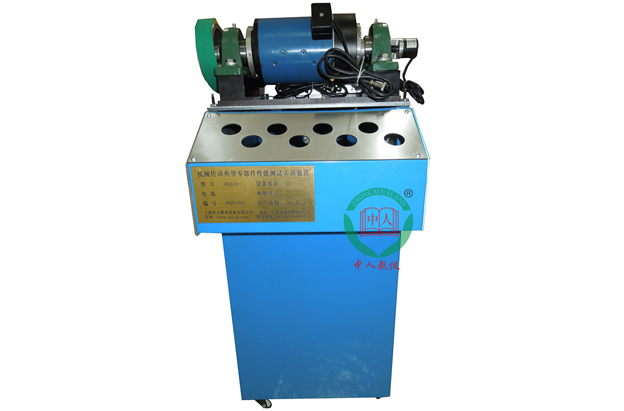

ZRJX-LBJ 機械傳動典型零部件性能測試實訓裝置
（一）產品概述
“機械零部件性能測試實驗臺”可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,適用于各院校《機械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。
（二）系統特點
1.可手動或用計算機測試軟件自動進行傳動分析實訓2.能通過計算機測試軟件進行傳動的運動模擬,直接觀察傳動特性
3.可更換不同的皮帶輪,測試多種皮帶傳動
4.可分6級加載,在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5.計算機測試軟件功能強大,具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能。可測量功率、轉速、效率等參數的實時數據,并擬合繪制出效率、傳動曲線等,各曲線坐標可任意設置。
（三）配置及技術性能
1.實訓臺(1)實驗臺為柜式.2.輸入電源:單相三線 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
5.直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0～220VDC,輸出電流 4ADC
6.數顯轉速表2個:可分別顯示主、從動電機的轉速
7.直流數顯功率表2個:精度0.5級,既可顯示功率值,也可切換顯示電壓和電流值
8.燈泡加載裝置 1套
9.數據采集系統 1套
10.驅動電機:額定功率 355W
11.電機調速范圍:0～1500r/min
12.負載電機:額定功率 355W
13.旋轉編碼器2個:鋁合金材質,分度1000脈沖/轉
14.帶輪、鏈輪直徑:Φ115mm～Φ125mm
（四）實驗內容
1.測定皮帶傳動的傳動穩定性及傳動效率,可手動或自動繪制傳動曲線和效率曲線實驗內容:檢測皮帶傳動主動帶輪及從動帶輪的的轉速及轉矩,繪制滑差率曲線及傳動效率曲線。
2.測定鏈傳動的傳動穩定性和傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測鏈傳動主、從動鏈輪的的轉速,繪制從動鏈輪的的適時轉速曲線,分析鏈傳動的多邊形效應。
3.測定萬向節傳動的傳動穩定性
實驗內容:檢測萬向節傳動主、從動節的的轉速,繪制從動鏈輪的的適時轉速曲線,分析萬向節傳動的速度波動效應。
（五）主要零部件清單
| 序號 | 零件名稱 | 零件規格 | 數量/件 | 單價 | 總價 | 備注 |
| 機械零件 | ||||||
| 1 | 安裝大底板 | 45 | 1 | |||
| 2 | 電動機安裝底板 | 45 | 2 | 需另外加工定位孔 | ||
| 3 | 發電機安裝底板 | 45 | 2 | 需另外加工定位孔 | ||
| 4 | 直線軸承墊高塊 | 3 | ||||
| 5 | 電機支撐座安裝墊高塊 | 8 | ||||
| 6 | 電機懸臂聯接法蘭 | 隨電機訂 | 4 | 外購 | ||
| 7 | 電機傳感器壓頭 | 拉線式 | 2 | |||
| 8 | 角位移傳感器支架 | 2 | ||||
| 9 | 砝碼 | 1Kg | 4 | 外購 | ||
| 10 | 滑輪銷軸 | 45# | 2 | |||
| 11 | 滑輪 | 45# | 2 | |||
| 12 | 砝碼支架 | Q235-A | 1 | 外購 | ||
| 13 | 軸承座 | 調心軸承 | 4 | 外購 | ||
| 14 | 直線軸承 | 2 | 外購 | |||
| 15 | 直線導軌 | L=260 | 2 |
|
外購 | |
| 16 | 軸端擋圈 | Q235-A | 2 | |||
| 17 | 平皮帶輪 | 45# | 2 | |||
| 18 | 平皮帶 | 外購 L=900 | 1 | |||
| 19 | 圓帶輪 | 45# | 2 | |||
| 20 | 圓皮帶 | 外購 L=900 | 1 | |||
| 21 | 三角帶輪 | 45# | 2 | |||
| 22 | 三角皮帶 | 外購 L=900 | 1 | |||
| 23 | 鏈輪輪 | 45# | 2 | |||
| 24 | 鏈 | 外購 L=900 | 1 | |||
| 電氣系統 | ||||||
| 1 | 驅動電機 |
外購 永磁 型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm |
1臺 | 外購 | ||
| 2 | 發電機 |
外購 勵磁 型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm |
1臺 | 外購 | ||
| 3 | 壓力傳感器 | 外購 10Kg | 2 | |||
| 4 | 光柵傳感器 | 360柵 | 2 | |||
| 5 | 負載燈泡 | 外購 | 4 | |||
| 6 | 后背板 | 鋁塑板雕刻 | 1 | |||
| 7 | 控制面板 | 鋁塑板雕刻 | 1 | |||
| 8 | 撥動開關 | 8 | 用于燈泡負載 | |||
| 9 | 燈泡負載 | 8 | ||||
| 10 | 檢測系統 | 自制 | 1 | |||
| 11 | 分析軟件 | 自制 | 1 | |||
| 工具清單 | ||||||
| 1 | 十字起 | 4寸 | 1 | |||
| 2 | 一字起 | 4寸 | 1 | |||
| 3 | 內六角扳手 | M8 | 1 |
|
||
