機構創新設計組合搭接實訓裝置

ZRJX-JC機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺上海中人教儀生產的機械機構及創新實訓裝置系列中的一種產品，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的...

產品用途

產品詳情

中人教儀廠專業生產機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺，我們生產的機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺進行維修。

ZRJX-JC機構創新設計組合搭接實訓裝置是上海中人教儀生產的機械機構及創新實訓裝置系列中的一種產品，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓。

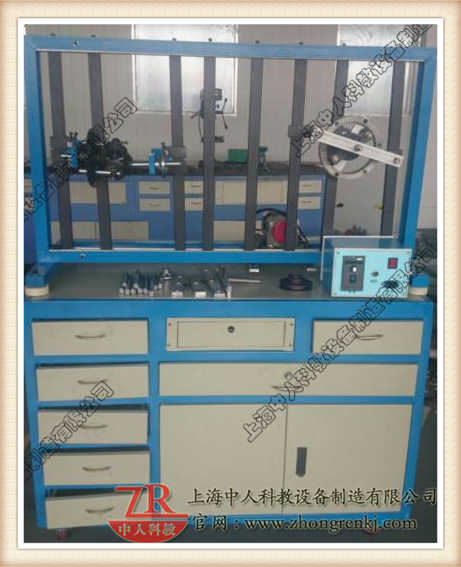

機構創新設計組合搭接實訓裝置

一、機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺產品概述

機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院?！稒C械設計》、《機械原理》、《機械零件》等課程的實訓教學。

二、機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺配置及技術性能
機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。

輸入電源：單相三線～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放柜1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。

三、機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺實驗內容：

1、定輪系拼裝與運行演示

2、2K-H行星輪系拼裝與運行演示

3、2K-H差動輪系拼裝與運行演示

4、3K周轉輪系拼裝與運行演示

5、復合輪系拼裝與運行演示

四、機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺主要零部件清單

序號	名稱	技術規格(B=齒厚+凸臺)	數量	備注
1	直齒輪	m=2 Z=17,22,26,32,42	10	外購
	斜齒輪	m=2 Z=17,22	4
2	內齒輪	m=2 Z=76	2	外購
3	小錐齒輪	m=2 Z=21	4	外購
4	大錐齒輪	m=2 Z=30	2
5	行星桿	L=220	4
6	固定桿	L=200	4
7	空間行星架	非標	1
8	支承座	非標	10
9	傳動軸	L=120	8
10	支撐梁	L=400	7
11	安裝滑塊	非標	10
12	定位套	內徑16	16
13	透明固定板	非標	4
14	安裝槽板	非標
15	加載器支座	長×寬×厚=296(236)×76×25	2
16	聯軸器	D×d×B=φ28×φ16×70	4	外購
17	機架	1250m×400mm×650mm，	1	外協
18	零件存放柜	1250m×400mm×550mm，	1	外協
電氣系統
1	驅動源	60W單向交流電機	1	外購
2	調速器	配套	1	外購
3	電器盒	200100250	1	外購
工具清單
1	油槍	小號	1	外購
2	尖嘴鉗	3寸	1	外購
3	內六角扳手	10套件	1	外購
4	十字起	3寸	1	外購
5	活動幫手	1寸	1	外購
6	呆幫手	1寸	1	外購
7	橡皮槌	小號	1	外購
8	鋼尺	4m	1	外購

請知悉：如機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買機構創新設計組合搭接實訓裝置,機械創意組裝實驗臺時，我們都贈送1年的免費質保期。
