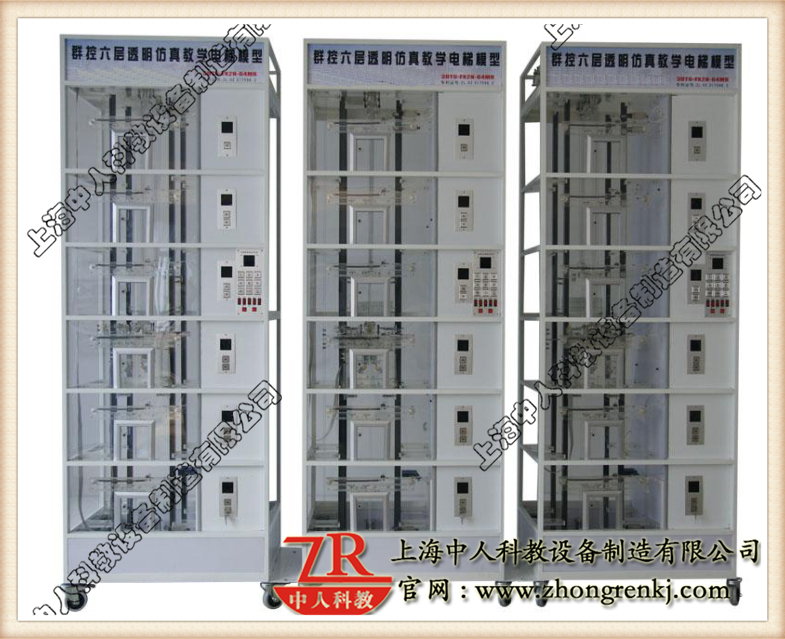

群控六層透明仿真教學電梯模型

ZRDT-4群控六層透明仿真教學電梯模型是上海中人教儀所研發的仿真電梯教學模型系列的產品之一，通過該產品的運用可了解該電梯的運作方式和運作原理。...

產品用途

產品詳情

中人教儀廠專業生產群控六層透明仿真教學電梯模型，我們生產的群控六層透明仿真教學電梯模型以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對群控六層透明仿真教學電梯模型進行維修。

ZRDT-4群控六層透明仿真教學電梯模型是上海中人教儀所研發的仿真電梯教學模型系列的產品之一，通過該產品的運用可了解該電梯的運作方式和運作原理。

A）ZRDT-4群控六層透明仿真教學電梯模型特點

ZRDT-4群控六層透明仿真教學電梯模型由3臺完整的具備獨立運行功能的六層站仿真教學電梯組成，通過485通信模塊進行連接，在斷開連接或設置為獨立運行后可作為叁臺獨立的六層站仿真教學電梯使用。電梯的群組功能主要包括：常規群組，節能群組以及高峰群組三種模式，其中高峰群組又可分為上行高峰，下行高峰及午間服務。各功能模塊下又包括：優先調度控制，特別服務，駐?？刂疲?ldquo;長時間等侯”召喚控制，運行狀態監控等。學生可在觸摸屏界面上清楚地看到電梯運行中的各種狀態，包括電梯運行狀態，轎廂樓層位置及故障位置等。群控六層透明仿真教學電梯模型

B）ZRDT-4群控六層透明仿真教學電梯模型的基本結構

1、機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、旋轉編碼器；

2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備；

3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；

4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；

5、轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等。

C）ZRDT-4群控六層透明仿真教學電梯模型主要功能

1.狀態監控，該功能可監視主、副梯的群組運行狀態、故障報警狀態、轎箱門狀態、電梯運行方向、電梯轎箱位置、電梯的優先調度、電梯所需響應的外呼召喚以及總體外呼任務設置。
2.常規群組，它采取常規的并聯運行策略，在該基礎上可設置已啟動電梯優先響應召喚、“長時等候”召喚控制、駐停控制、特別樓層及區域設定。
3.節能群組，它采用已啟動電梯優先響應召喚策略及駐?？刂乒δ?，可對特別樓層及區域進行設定，使該樓層區域得到更快的響應速度。
4.高峰群組，它采用召喚偏向性策略，使某一類召喚獲得比原方式更短的響應時間。它包括：
>上行高峰：采用最高位電梯響應下行順向攔梯，低位電梯優先調度至基站的調度策略，使電梯的調度偏向于響應上行召喚部分忽略下行召喚。
>下行高峰：與上行高峰相反，在該模式下最低位電梯響應上行時的順向攔梯，高位電梯優先調度至高位基站，使電梯調度偏向于響應下行召喚部分忽略上行召喚。
>午間服務：在該模式下采用“長時等候”召喚補償控制即某一召喚位置在按原策略模式下的等待時間過長時啟動一次該召喚位置的優先調度，從而縮短其等待時間。

D）ZRDT-4群控六層透明仿真教學電梯模型實訓項目

1、傳感器檢測

2、變頻器的基本使用

3、定時器指令

4、數學運算指令

5、高速計數器

6、轎廂自動開關門控制

7、電梯運行呼叫指示驅動

8、樓層顯示

9、廳門安全控制

10、電梯終端開關保護

11、電梯升降減速控制

12、采用光電編碼器的定位

七、ZRDT-4群控六層透明仿真教學電梯模型的選配項目（訂購時請注明并支付相關費用）

超速故障，限速器安全鉗演示

22種常見故障設置（根據用戶要求選配）

轎頂檢修控制器

消防功能(電梯正常狀態下任一時刻，觸發消防報警按鈕：電梯清除原有所有呼叫指令，其他呼叫按鈕無效，到一層平層，開門不能關閉，聲音報警）

八、ZRDT-4群控六層透明仿真教學電梯模型的主要技術參數

外形尺寸：長*寬*高=900*600*2530（mm）*2
凈重量：135*2kg 載重量：5kg
變頻器：松下變頻器

調速方式：交流變頻調速
輸入電壓：220V
輸入頻率：50Hz
額定電流：2.5A
功率：0.4KW
曳引機減速比：1:15

模數：1.5(蝸輪減速器)

曳引電動機型號：YS-5634W
電壓：3*220V 功率：0.18KW
轉速：1400 rpm
控制方式：三菱PLC控制【PLC要求：

繼電器輸出；輸入輸出點數至少64點】
結構形式：六層六站
電梯平層機構：旋轉編碼器/永磁感應器

ZRDT-4群控六層透明仿真教學電梯模型配置清單(三菱)

序號	名稱	單位	數量	備注
1	電梯井道	臺	1×3
2	三菱FX3U——64MR型可編程控制器	套	1×3	安裝在電氣控制板上
3	松下VF100變頻器	只	1×3	安裝在電氣控制板上
4	到層提示電鈴	個	1×3	安裝在電氣控制板上
5	報警蜂鳴器	只	1×3	安裝在電氣控制板上
6	DC 12V電源板	塊	1×3	安裝在電氣控制板上
7	交流接觸器	只	1×3	安裝在電氣控制板上
8	漏電脫扣器	只	1×3	安裝在電氣控制板上
9	接線板	塊	1×3	安裝在電氣控制板上
10	威綸7〃觸摸屏	臺	1	安裝在主梯電氣控制板下方
11	FX3U-485BD通信模塊	塊	1×3	安裝在PLC上
12	曳引電動機	臺	1×3	安裝在電梯架頂部
13	蝸輪減速器（15 ：1）	臺	1×3	安裝在電梯架頂部
14	連軸器	只	1×3	安裝在電梯架頂部
15	電磁制動器	只	1×3	安裝在電梯架頂部
16	曳引輪	只	1×3	安裝在電梯架頂部
17	導向輪	只	2×3	安裝在電梯架頂部
18	限速器	只	1×3	安裝在電梯架頂部
19	旋轉編碼器	只	1×3	安裝在電梯架頂部
20	導軌	條	4×3	安裝在井道上
21	對重裝置	個	1×3	安裝在導軌上
22	重塊	塊	3×3	放置于對重裝置及轎箱內
23	彈簧緩沖器	只	2×3	安裝在電梯底座上
24	綱絲索	根	5×3	安裝在井道中
25	限速器鋼索張緊裝置（重塊）	個	1×3	安裝在電梯底座上
26	超載裝置	套	1×3	安裝在轎廂頂部
27	隨行電纜	條	1×3	安裝在井道中
28	永磁感應器	只	1×3	安裝在井道中
29	樓層召喚盒	塊	6×3	安裝在各樓層外部
30	轎廂內操縱盒	塊	1×3	安裝在電梯底座外部
31	樓層顯示屏	個	7×3	安裝在各樓層外部
32	層門機構	扇	6×3	安裝在各樓層外部
33	轎廂	只	1×3	安裝在導軌上
34	安全鉗	對	2×3	安裝在轎廂架底部
35	導靴	只	2×3	安裝在轎廂架頂部
36	門機裝置	套	1×3	安裝在轎廂上
37	照明燈	只	1×3	安裝在轎廂一側
38	風扇	只	1×3	安裝在轎廂背部
39	電氣控制板	塊	1×3	安裝在電梯架一側
40	限位開關（上、下）	只	2×3	安裝在井道上、下部
41	極限開關（上、下）	只	2×3	安裝在井道上、下部
42	內六角扳手（M2、M3、M5、M6）各1只；活動扳手 150mm 1只；十字螺絲刀Φ3、Φ6 各1只；一字螺絲刀Φ3、Φ6 各1只；軸用擋圈鉗 6# 1只；尖嘴鉗 1只；502膠水 1瓶；常用螺釘若干；微動開關4只；毛巾1條	只	各1只	工具盒內
52	三菱FX3U使用手冊	冊	1
53	松下VF100變頻器使用手冊	冊	1
54	專用通訊電纜MELSEC-PC＆FLEX-PC（ SC—09型）	條	1
55	三菱PLC編程軟件光碟（內含PLC控制參考程序）	碟	1
56	旋轉編碼器使用說明書	冊	1
57	教學電梯使用說明書	冊	2

請知悉：如群控六層透明仿真教學電梯模型涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對群控六層透明仿真教學電梯模型比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買群控六層透明仿真教學電梯模型時，我們都贈送1年的免費質保期。
本文關鍵詞：群控六層透明仿真教學電梯模型
本文原址：http://www.hrzsj.com/product-zhongxin/toumingdiantifangzhenjiaoxuemoxing/196.html
