樓宇智能化工程綜合實訓裝置

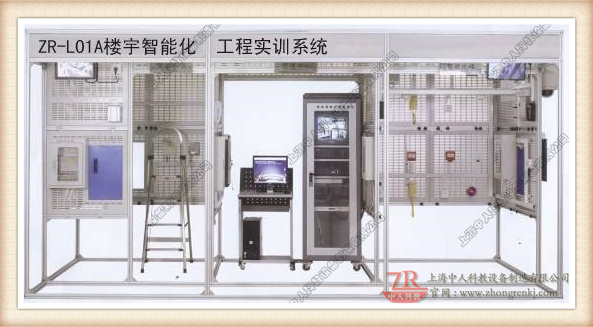

ZR-L01A建筑樓宇智能化工程綜合實訓裝置
ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統是上海中人教儀研發設計的系列產品之一，是綜合型的樓宇安全防范技術實訓設備，可以為教師教學和學生實訓提供有效的幫助。

一、ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統系統結構與組成

樓宇自動化工程技能實訓系統采用真實智能建筑模型,包含智能大樓、智能小區、管理中心和樓道等功能區域。智能大樓設計了雙層結構,墻體內部設有預埋管道,可實現綜合布線系統的穿管布線和橋架布線等工程訓練,體現了綜合布線工程水平布線和垂直布線結構。樓道和智能小區分別設有單元門和單戶門,可實現智能小區對講門禁系統的設備安裝等工程訓練,實現單元和單戶可視對講功能。管理中心實現智能小區和智能大樓的集中監控和管理,包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。在智能大樓、智能小區區域內,可安裝布置消防系統現場設備,真實再現消防系統實際工程情景。在智能大樓、智能小區、管理中心和樓道各區域內,安裝典型監控器材(各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等),實現主要出入口和關鍵區域視頻監控。在智能建筑模型周圍安裝紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。各功能區域之間采用工程橋架實現系統連接。

二、ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統技術性能

1.輸入電源:單相三線～220V±10% 50Hz

2.工作環境:溫度-10℃～+40℃ 相對濕度≤85%(25℃) 海拔≤4000m

3.裝置容量:≤1kVA

4.外形尺寸:4660mm×2220mm×2300mm。

5.安全保護:具有漏電壓、漏電流保護,安全符合國家標準

三、ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統主要配置:

安裝布線網孔板規格:

780mm×750mm    26塊

710mm×390mm    1塊

1500mm×260mm   3塊

1500mm×500mm   3塊

1500mm×400mm   1塊

總電源箱:空氣開關

安防控制系統:AC24V、DC12V/5A、DC18V/1.5A

消防控制系統:DC24V/2A、24V繼電器

DDC控制系統:HW5201、HW5208、DC24V/5A24V繼電器

電腦桌:600mm×600mm×800mm(長×寬×高)

鋼凳:Φ300mm×450mm(圓×高)

鋁人字梯:900mm×250mm×1200mm(長×寬×高)

工程塑料卡件:20mm×10mm×11mm(長×寬×高)

四、ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統以工作過程導向,工學結合的模式規劃教學活動,完成以下任務

1.可視對講門禁系統安裝、接線和調試項目

△系統部件安裝任務

單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、聯網器和管理中心機等主要器件的選擇、檢測,并將上述器件安裝到對應區域的合理位置。

△系統接線任務

完成可視對講門禁系統的線路鋪設和連接。

△系統調試任務

設置可視對講門禁系統器件的相關參數,完成室外主機地址設置、室內分機地址設置、ID卡分配與注冊、管理中心機設置等,實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。

2.安防系統安裝、接線和調試項目

△家用緊急求助按鈕、可燃氣體探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測,并將上述器件安裝到對應區域的合理位置。

△安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。

△安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。

3.消防聯動系統安裝、接線、調試、編程和運行項目

△系統部件安裝任務

智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃氣體探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等全部或部分器件的選擇、檢測,并將其安裝到對應區域的合理位置。

△系統接線任務

完成消防聯動系統的線路鋪設和連接。

△系統調試、編程和運行任務

通過系統模塊的參數設置和聯動編程,實現消火栓泵、排煙機、聲光報警器。

4.綜合布線系統安裝、布線、接線、調試、編程和運行項目

Ø系統部件安裝任務

RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測,并將其安裝到對應區域的合理位置。

△系統布線、接線任務

完成綜合布線系統的水平布線、垂直布線、線槽布線,實現指定模塊的線路連結(端接)。

△系統調試、編程和運行任務

通過系統模塊的參數設置和編程,實現終端電話呼叫、信息插座功能測試。

5.視頻監控系統安裝、接線和編程、調試項目

△系統部件安裝任務

高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機、矩陣主機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測,并將其安裝到對應區域的合理位置。

△系統接線任務

完成視頻監控系統的線路鋪設和連接。

△系統編程、調試任務

通過系統模塊的參數設置和編程,實現監視器的視頻監控和畫面切換,高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。

五、ZR-L01A建筑樓宇智能化工程綜合實訓裝置,樓宇自動化工程實訓系統通過項目任務實施,可考察的職業能力

1.智能建筑的結構設計能力

2.樓宇自動化工程設計能力

3.消防報警系統設計、安裝施工與調試能力

4.安防監控系統設計、安裝與調試能力

5.對講門禁系統設計、安裝與調試能力

6.綜合布線系統施工能力

7.智能建筑系統故障診斷與調試能力

8.DDC的接線、編程和調試能力

9.監控軟件組態、通訊和運行能力

常見問題：

1、如果我要購買樓宇智能化工程綜合實訓裝置、樓宇自動化工程實訓系統，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的樓宇智能化工程綜合實訓裝置、樓宇自動化工程實訓系統是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開樓宇智能化工程綜合實訓裝置、樓宇自動化工程實訓系統的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
