數字式繼電器及保護綜合實驗臺

【工業級實操型】數字式繼電器及保護綜合實驗臺,繼電保護實訓裝置電壓繼電器的過電壓，欠電壓特性試驗，功率繼電器功率方向特性試驗，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產數字式繼電器及保護綜合實驗臺，繼電保護實訓裝置及配件的廠家,生產的數字式繼電器及保護綜合實驗臺，繼電保護實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：數字式繼電器及保護綜合實驗臺
ZRDL-JD數字式繼電器及保護綜合實驗臺

1、基本參數

1) 繼電保護實訓裝置型號：ZRDL-JD
2) 供電電源：三相五線供電380V，
3) 功率：不大于1KW；
4) 單面實訓柜尺寸：2000mm*800mm*1600mm（長*寬*高，熱鍍鋅板噴塑）
5) 防護等級：IP45

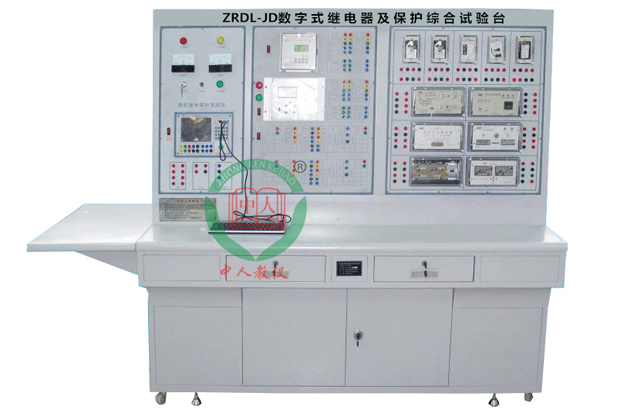

數字式繼電器及保護綜合實驗臺,繼電保護實訓裝置

微機發電機保護系統

主要技術指標：
1、額定數據
額定電源電壓: DC220V
額定交流電壓：相電壓100/√3V
額定交流電流：5A
額定頻率：    50Hz
半周波： 100In
2、裝置功耗
交流電壓回路：  每相不大于1VA；
交流電流回路：  In=5A時每相不大于1VA；In=1A時每相不大于0.5VA；
零序電流回路:   1A；
保護電源回路：  正常工作時,不大于12W；保護動作時,不大于15W。
發電機保護實驗
* 發電機機比率制動式差動保護
* 勵磁過流速斷保護
* 勵磁過流、過負荷保護
* 定子接地保護
* 零序（方向）過流定子接地保護
* 轉子接地保護
* 失磁保護
* 逆功率保護
* 負序過流保護
* 對稱過負荷保護
* 過電壓保護
* 頻率異常保護
* 復壓（記憶）過流保護
* 低電壓（調相失壓）保護
* 非電量保護
* 控制回路斷線

微機變壓器保護裝置

基本參數
額定交流電流 n I ：5 A 或 1 A；
額定交流電壓Un：線電壓 100 V，相電壓 100/ √3 V；
額定頻率： 50 Hz。
以太網通信口：2 個；
RS-485 通訊接口：2 個。。
微機保護采樣及錄波頻率2400Hz，系統頻率跟蹤范圍40Hz～60Hz。
差流速斷：不大于20 ms(1.5倍整定值)；
比率差動：不大于30 ms(2倍整定值)。
變壓器主保護
1）比率差動保護；
2）差流速斷保護；
3）高壓側 TA 斷線；
4）零序電壓保護；
5）高壓側 TV 斷線；
6）高壓側復合電壓；
7）高壓側過流 I 段保護；
8）高壓側過流 II 段保護；
9）高壓側負序過流保護；
10）高壓側過負荷保護；
11）起動通風；
12）低壓側過流 I 段保護；
13）低壓側過流 II 段保護；
14）低壓側過流 III 段保護；
15）低壓側負序過流保護；
16）低壓側過負荷保護；
17）零序電流保護；
18）低壓側 TV 斷線；
19）低壓側復合電壓。

微機線路保護裝置

主要技術指標：
1、額定數據
額定電源電壓: DC220V
額定交流電壓：相電壓100/√3V
額定交流電流：5A
額定頻率：50Hz
半周波：100In
實訓項目
1.兩段電流保護
2.三段電流電壓方向保護
3.過流加速保護（前加速、后加速可選）
4.三段相間距離
5.三段接地距離
6.零序電流
7.三段零序電流
8.零流加速保護
9.三相一次重合閘
10.過負荷保護
11.低電壓保護
12.TV斷線檢測
13.手合同期
14.低周減載
15.無故障快速復歸
16.斷路器失靈

常規繼電器配置

技術指標
1.裝置輸入額定數據
a. 單相交流工作電壓：220V；
b. 額定頻率：50Hz～60Hz；
c. 電源電壓：直流或交流， 220V或110V。

實驗臺主要元件配置

電流繼電器
電壓繼電器
時間繼電器
中間繼電器
功率方向繼電器
重合閘繼電器
差動繼電器
信號繼電器
沖擊繼電器
微機繼電保護裝置
隔離變壓器
模擬電力系統三相線路故障發生器

常規繼電器特性試驗項目

a 電流繼電器特性試驗
b 電壓繼電器的過電壓，欠電壓特性試驗
c 功率繼電器功率方向特性試驗
d 重合閘繼電器特性試驗
e 差動繼電器差動保護動作特性試驗
f 信號繼電器動作特性實驗
g 沖擊繼電器動作特性實驗
h 時間繼電器動作特性試驗
I 中間繼電器動作特性試驗
