變頻空調機電氣控制實訓裝置
變頻空調機電氣控制實訓裝置,變頻空調制冷系統電路實驗臺微機自控實訓：空調器單片機芯板關鍵點檢測及外圍電路故障判斷與排查，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產變頻空調機電氣控制實訓裝置，變頻空調制冷系統電路實驗臺及配件的廠家,生產的變頻空調機電氣控制實訓裝置，變頻空調制冷系統電路實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：變頻空調機電氣控制實訓裝置

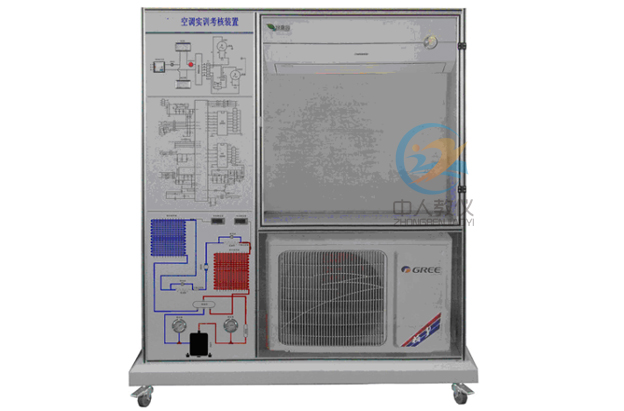

ZRLR-XLD變頻空調機電氣控制實訓裝置,變頻空調制冷系統電路實驗臺
一、一般制冷電路連接及電氣故障判斷設備功能及實訓項目
（一）初級基本技能實訓1、制冷系統專用工具的基本操作
2、制冷系統管件焊接工藝
3、制冷系統的檢漏操作
4、制冷系統壓力檢測
5、制冷系統的抽真空與充注制冷劑
（二）中級技能實訓
1、變頻空調主控板電路原理與元件認識
2、變頻空調電器元件的測量及制冷系統運行檢測
3、變頻空調器制冷系統故障與分析
4、變頻空調器電氣故障檢測與故障分析、診斷
（三）高級技能實訓（設計、安裝、調試及檢修）
1、風速、紅外測溫儀測量
2、變頻空調器微機自控實訓：空調器單片機芯板關鍵點檢測及外圍電路故障判斷與排查
（四）預設故障功能：故障點說明
1、制冷系統故障預設
1）毛細管堵塞：
故障現象：不制冷，壓力降低
實驗步驟：關閉毛細管旁邊的手閥，如果把開關置于半開的狀態，制冷劑的流量減小，為半堵現象。產生影響為制冷效果差。
2) 制冷劑泄漏：
故障現象：制冷效果差或不制冷、不制熱。
實驗步驟：打開主機架后面管道系統的（綠色）的管路開關。讓制冷劑一部分通過綠色管路，一部分通過毛細管節流來產生故障現象。
2、電氣故障預設
1）不制熱/制熱異常，四通閥損壞故障
2）室外機異常，壓縮機頂部溫度保護
3) 室內溫度傳感器開路
4) 室內溫度傳感器短路
5) 室內管溫傳感器開路
6) 室內管溫傳感器短路
7) 室外溫度傳感器開路
8) 室外溫度傳感器短路
9) 室內外網絡通信故障
二、設備選型
| 物 料 名 稱 | 規 格 型 號 | 單位 | 需量 |
| 變頻空調機（海信、格力、美的） | KFR-2606GW/BP（1匹機） | 臺 | 1 |
| 儲液瓶 | MJ32JF2HP Φ130*290 | 個 | 1 |
| 數顯頻率表 | 開孔尺寸90×45 | 個 | 1 |
| 過濾器 | EK-083 | 個 | 1 |
| 制冷手閥 | 1/4″ | 個 | 4 |
| 單向電磁閥 | FDF2A,1.7MPA/220V/6/5W 制冷專用(3MPa,6/4w) | 個 | 2 |
| 壓力傳感器 | STY-AJ(0-0.6MPa,0-0.35MPa) | 對 | 1 |
| 銅管 | φ8 | 米 | 8 |
| 銅管 | φ6 | 米 | 4 |
| 銅管三通 | Ф6 | 個 | 2 |
| 銅管彎頭 | φ8 | 個 | 2 |
| 銅管三通 | Ф8 | 個 | 4 |
| 鈉子(螺母) | Ф10 | 個 | 2 |
| 銅管安裝扣 | Ф16 | 個 | 15 |
| 漏電斷路器 | DZ47LE-32 32A 1P+N 正泰 | 個 | 1 |
| 信號指示燈 | XDN1 紅 220V | 個 | 2 |
| 信號指示燈 | XDN1 綠 220V | 個 | 3 |
| 保險座 | 5*20 | 個 | 1 |
| 保險絲 | 5*20/15A | 個 | 1 |
| 電阻 | 1/4W 10K | 個 | 1 |
| 電阻 | 1/4W 8.2K | 個 | 1 |
| 船形開關 | 大 2*1 黑 | 個 | 2 |
| 船形開關 | 大 2*1 紅 | 個 | 1 |
| 電壓表 | 85L17-250V 光明 開孔尺寸70 | 個 | 1 |
| 電流表 | 85L17-10A 光明 開孔尺寸70 | 個 | 1 |
| 溫度數顯表 | JLWT-2B 0-99 開孔尺寸72×42 | 個 | 5 |
| 傳感器數顯表 | DP3-SVA1B 220V 開孔尺寸90×45 | 個 | 2 |
| 電源插座 | 3*3*3 泉泰 | 個 | 1 |
| 插座 | K2A42 紅 | 個 | 37 |
| 插座 | K2A42 黃 | 個 | 2 |
| 插座 | K2A42 黑 | 個 | 5 |
| 船形插(公插) | 37T | 個 | 1 |
| 船形插(母插) | 37T | 個 | 1 |
| 船形插(外殼) | 37T | 個 | 1 |
| 電源插頭 | 單相 1*3 | 個 | 1 |
| 繼電器 | LY2J-200V/220VAC 8T | 個 | 1 |
| 繼電器座 | PYF8A 15*59 8腳 | 個 | 1 |
| 視液鏡 | 1/4″ | 個 | 1 |
| 接線端子 | TD-1520 | 個 | 1 |
| 線槽 | 4035 白色 | 條 | 2 |
| 焊片 | φ4.2 2000個/包 | 個 | 50 |
| 線比 | 開口 Φ1.5-3 | 個 | 40 |
| 電力電容 | 1UF/220V | 個 | 2 |
| 外牙接頭 | 4轉5 | 個 | 2 |
| 飛機腳 | 8A 塑料 | 個 | 10 |
| 面板 | 儀表面板 | 塊 | 1 |
| 導線 | 0.5cm2 | 扎 | 1 |
| 導線 | 1.5cm2 | 扎 | 1 |
本文鏈接：http://www.hrzsj.comhttp://www.hrzsj.com/product/996.html
文章來源：www.hrzsj.com??? ?編輯：中人教儀廠??? ?時間：2019-07-03 14:16
常見問題：
1、如果我要購買變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
