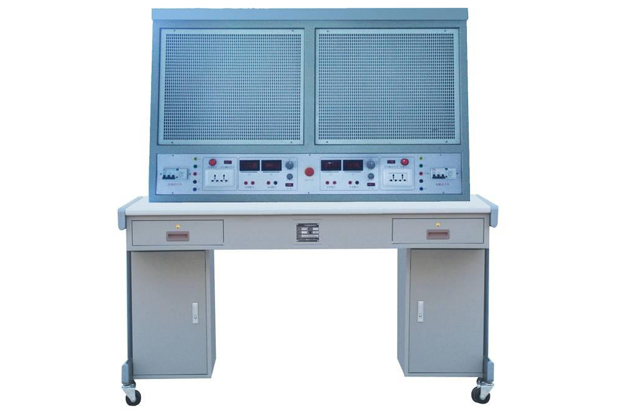

電拖實驗臺

一、產品概述：

網孔板式電拖技能實訓裝置引進德國職業教育模式，具有結構安全、靈活、規范、可配接不同的電工元器件，實現多功能的特點。

主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目自行確定，所選的項目選擇相應的元器件，也可作為電工考證的考核設備。

二、產品特點：

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；

4、各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；

5、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。

三、技術參數

1、輸入電壓：三相四線制380V±10% 50HZ

2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜3kVA

4、外形尺寸：1600mm×750mm×1650mm

四、實訓臺配備

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1、交流儀表

（1）交流電壓表：0～500V帶交流電壓表二只，精度1.0級。

（2）交流電流表：0～5A帶交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2、直流電源：

提供220V/0.5A勵磁電源一路。

提供0～230V/2A可調直流電源，并配有直流儀表顯示，精度1.0級

3、網孔板：

每個工位提供一張采用2mm厚不銹鋼板網孔板，尺寸：600mm×700mm，為掛件式，實訓時掛在控制屏的上下兩根方管上，可方便拿下，有利于元件件的安裝和布局。

4、實訓桌：

為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方，桌子左右各設有兩個抽屜（帶鎖）。

6、實訓工具套件：

配備常用的數字式萬用表（DT9205）、剝線鉗、尖嘴鉗、斜口鉗、十字螺絲刀、一字螺絲刀、電烙鐵、烙鐵架等工具。

7、實驗凳：

凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

8、附件

每個設備應備有實驗指導書、常用實訓工具及安裝、布線所需材料。

9、元器件配置：（每臺配2套）

配置清單

四、實訓項目

1、照明電路安裝

2、日光燈電路安裝

3、單相電度表安裝

4、聲光控路燈電路安裝

5、觸摸延時路燈電路安裝

6、雙控樓梯燈電路安裝

7、電網過電流自動切換備用電源連接

8、接觸器點動與連續轉動電路連接

9、按鈕聯鎖的正、反轉控制電路連接

10、接觸器聯鎖電動機正、反轉電路連接

11、接觸器和按鈕雙重聯鎖、反轉控制

12、電動機定子繞組串聯電阻啟動控制電路

13、按鈕切換的Y/△啟動按鈕控制電路的連接

14、時間繼電器切換的Y/△啟動控制電路連接

15、電動機半波整流能耗制動控制電路連接

16、電動機全波整流能耗制動控制電路連接

17、電動機反接制動控制電路連接

18、電動機往返行程控制電路連接實訓

19、電動機順序啟動控制電路連接實訓

20、電動機定時轉動運轉控制電路連接實訓

21、按鈕切換的雙速電動機控制電路的連接

22、時間繼電器切換的雙速電動機控制電路連接實訓

23、普通車床控制電路連接

24、CA6140車床電氣控制電路

25、電動葫蘆電氣控制
