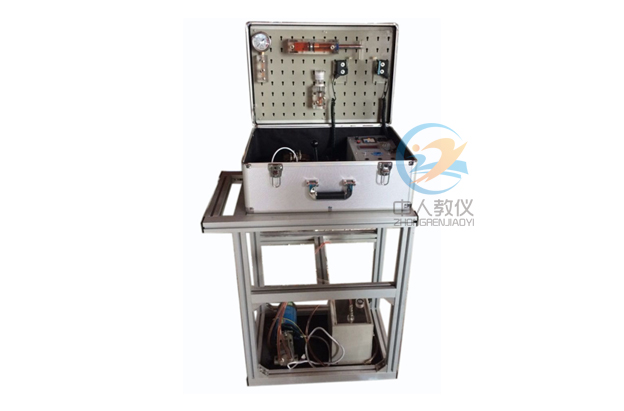

ZRYY-01液壓傳動實驗箱
一、產品概述
液壓傳動實訓可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路）。液壓實訓裝置適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、系統特點
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
三、技術性能
1、輸入電源：單相三線220V，50Hz2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：550mm*370mm*230mm
四、實訓項目
1、用O型換向閥的換向回路。2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路
五、配置清單
便攜式液壓傳動基礎實訓箱 配置清單| 序號 | 名 稱 | 規 格 型 號 | 數量 |
| 1. | 實訓箱 | 550mm*370mm*220mm。 | 1套 |
| 2. | 實訓對象-主框架 | 采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。 | 1臺 |
| 3. | 油箱 | 1件 | |
| 4. | 電氣控制面板 | 電源部分、繼電器 | 1 |
| 5. | 液壓油 | 紅色 | 10斤 |
| 6. | 直流調速電機 | 功率：180W工作電壓：220V | 1只 |
| 7. | 齒輪油泵 | 額定排量≥6ml/rev 額定壓力≥1.6MPa | 1只 |
| 8. | 調速器 | 90-1400r/min | 1個 |
| 9. | 雙作用單出桿油缸 | 透明液壓元件 | 1個 |
| 10. | 三位五通手動換閥 | 透明液壓元件 | 1個 |
| 11. | 三位四通電磁換向閥（O） | 透明液壓元件 | 1個 |
| 12. | 直動式溢流閥 | 透明液壓元件 | 1個 |
| 13. | 先導式減壓閥 | 透明液壓元件 | 1個 |
| 14. | 節流閥 | 透明液壓元件 | 1個 |
| 15. | 壓力表座 | 透明液壓元件 | 1個 |
| 16. | 耐震壓力表 | 硅油耐震 | 1個 |
| 17. | 閉鎖式液壓接頭連接線 | 1套 | |
| 18. | 電磁閥通用連接線 | 1根 | |
| 19. | 實驗指導書 | 電子版 | 1份 |
| 20. | 電源線 | 1條 | |
| 21. | 行程開關 | 2個 |
