目前，測量溫度都采用間接測量的方法。它是利用一些材料或元件的性能隨溫度而變化的特性，通過測量該性能參數，而得到被測溫度的大小。用以測量溫度特性的有：材料的熱膨脹、電阻、熱電動勢、導磁率、介電系數、光學特性、彈性等等，其中前三者尤為成熟，獲得廣泛的應用。熱電阻和熱電偶溫度傳感器結構簡單、易于制造和測溫范圍寬，因而應用最為廣泛。但是熱電阻和熱電偶受到材料、溫度、接線方式以及其他環境因素影響，從而影響了溫度測量精度。為此需要進行校正。本實驗臺結構簡單，性能可靠，適用于學生進行熱工實驗，也可以應用于科研及生產廠家的產品質量檢驗。
一、實驗裝置的功能
1、對熱電阻和熱電偶溫度計進行標定和校準。
2、熱電阻接線方式可以采用二線制、三線制和四線制熱電阻接線。
3、熱電偶K、J、T三種，電動勢可以采用電位差計手動測量，也可以通過計算機自動測量。
4、每次可進行多個熱電偶或者熱電阻測量。
5、對于自動測試系統，采集通過計算機數據自動處理，可以多畫面顯示測量結果，自動進行分析。
二、實驗裝置的特點與技術指標
1、結構簡單、安裝方便；
2、具有手動與自動測試功能，測試過程具有直觀、快速、準確、方便；
3、系統采用恒溫水浴，溫度波動度小于±0.5℃，溫度測量范圍為0-100℃。
4、對于自動測試，數據采集裝置采用高精度采集卡。
5、檢定結果不確定度:熱電偶：小于0.7℃；熱電阻:小于0.05℃
三、實驗目的
1、了解熱電阻和熱電偶溫度計的測溫原理
2、學會熱電偶溫度計的制作與校正方法
3、了解二線制、三線制和四線制熱電阻溫度測量的原理
4、掌握電位差計的原理和使用方法
5、了解數據自動采集的原理
6、應用誤差分析理論于測溫結果分析。
四、實驗組成

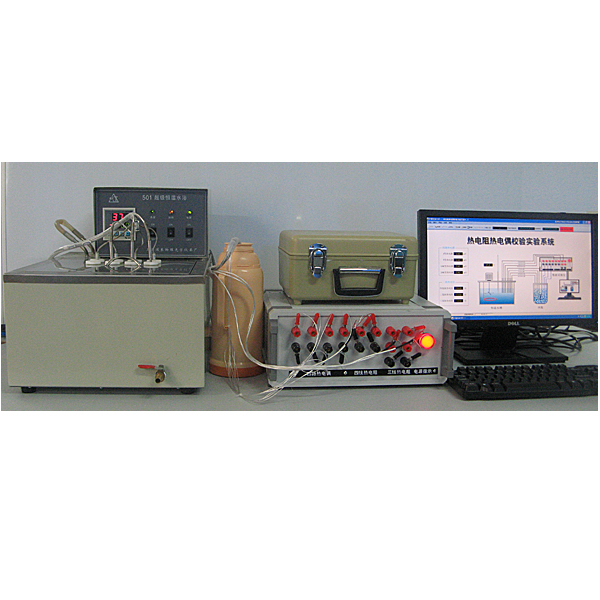

熱電偶實驗裝置主要由恒溫水浴、電位差計、熱電偶、熱電阻、冰點儀、數據采集裝置、低電勢轉換開關和標準玻璃溫度計等組成。恒溫水浴上具有攪拌、加熱與溫度控制裝置，可根據要求將溫度穩定在設定值附近。采用標準玻璃溫度計測量的溫度作為標準溫度，用于校準熱電偶和熱電阻。建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
常見問題：
1、如果我要購買熱電阻和熱電偶溫度傳感器校驗實驗裝置,熱工實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的熱電阻和熱電偶溫度傳感器校驗實驗裝置,熱工實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開熱電阻和熱電偶溫度傳感器校驗實驗裝置,熱工實訓臺的發票，您需要提供開票資料。
3、你們的熱電阻和熱電偶溫度傳感器校驗實驗裝置,熱工實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
