一、產品簡介

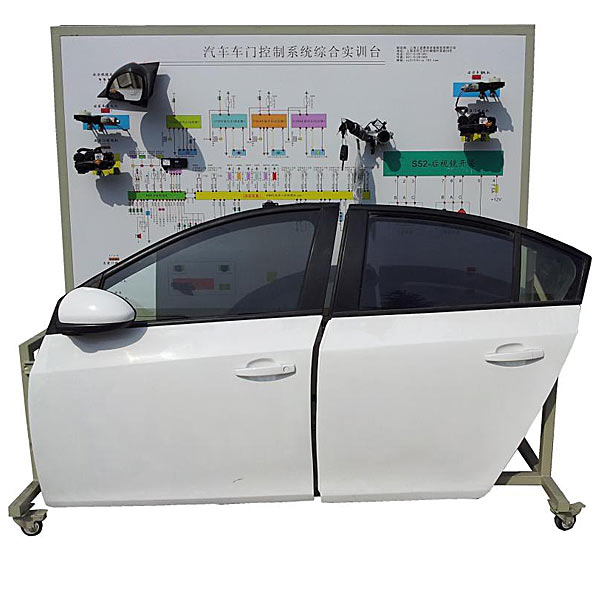

該設備采用 汽車駕駛側前后車門實物為基礎，充分展示汽車車門控制系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車車門控制系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車車門控制系統，充分展示汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的組成結構。
2.操縱后視鏡開關、中控門鎖開關和電動窗開關，可真實演示汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測汽車后視鏡系統、中控門鎖系統、電動窗系統和防盜系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺提供了學習車門系統拆裝的工作平臺。
實訓臺面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.實訓臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、技術參數
外形尺寸：約2400×700×1800mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
完整的駕駛側前后車門總成 |
|
套 |
1 |
|
4 |
電動窗總開關 |
|
套 |
1 |
|
5 |
前后電動窗馬達 |
|
套 |
1 |
|
6 |
前后電動窗開關 |
|
套 |
1 |
|
7 |
防盜/中控控制單元 |
|
套 |
1 |
|
8 |
前后門鎖 |
|
套 |
1 |
|
9 |
后視鏡調節開關 |
|
套 |
1 |
|
10 |
電動后視鏡 |
|
套 |
1 |
|
11 |
防盜喇叭 |
|
套 |
1 |
|
12 |
保險絲盒 |
|
個 |
1 |
|
13 |
故障模擬與排除裝置 |
|
套 |
1 |
|
14 |
移動臺架(帶自鎖腳輪) |
2400×700×1800mm(長×寬×高) |
臺 |
1 |
|
15 |
遙控器 |
|
套 |
1 |
常見問題：
1、如果我要購買汽車電動門與中控鎖示教板,電動窗/中控門鎖/后視鏡示教板，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的汽車電動門與中控鎖示教板,電動窗/中控門鎖/后視鏡示教板是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開汽車電動門與中控鎖示教板,電動窗/中控門鎖/后視鏡示教板的發票，您需要提供開票資料。
3、你們的汽車電動門與中控鎖示教板,電動窗/中控門鎖/后視鏡示教板都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：汽車電動門與中控鎖示教板,電動窗/中控門鎖/后視鏡示教板
