一、設備簡述
空調制冷綜合實訓裝置由空調系統和雙溫冷庫系統組成。主要強化學生對空調和冷庫系統的管路設計和安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
系統由電氣控制系統和管路系統兩部分組成，兩個系統獨立分開，電氣控制系統由具有漏電保護功能的電源及考核模塊、分體式熱泵空調電氣控制模塊和雙溫冷庫電氣控制模塊組成。管路系統分為熱泵空調器和雙溫冷庫兩種。設備具有智能故障考核功能，可對學生進行空調和雙溫冷庫電氣控制系統的實訓考核。
二、設備特點
設備集空調和雙溫冷庫管路系統安裝、檢漏、保壓、抽真空、充注制冷劑、電控系統接線和系統運行調試于一體，滿足實訓教學、實際工程訓練和職業技能競賽的要求。
設備采用模塊化設計，電氣系統和管路系統獨立分開，電氣系統設置測試端子、輸出端子，學生可進行電氣測試、接線和調試運行操作。管路系統可進行管路設計和安裝實訓操作。
裝置直觀展示了空調、雙溫冷庫的制冷系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解和掌握。
裝置配置可移動的壓力表和8路溫度巡檢儀，用于測量系統關鍵點的溫度和壓力值，可對系統進行計算和分析。
整套實訓裝置系統真實完整，結構清晰、直觀，與實際空調、冷庫制冷系統、電氣系統一致，通俗易懂，易學易教。
三、技術參數
1、工作電源：?jiǎn)蜗嗳€(xiàn) AC220V ±10% 50Hz
2、環境溫度：－5℃—40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、外形尺寸：
6、冷庫機組、電控系統安裝平臺：1500mm×800mm×750mm
7、雙溫冷庫柜體：1200mm×700mm×1650mm
8、空調器安裝平臺：1000mm×750mm×1700mm
9、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
10、具有電壓、電流指示、供電指示
四、結構及組成

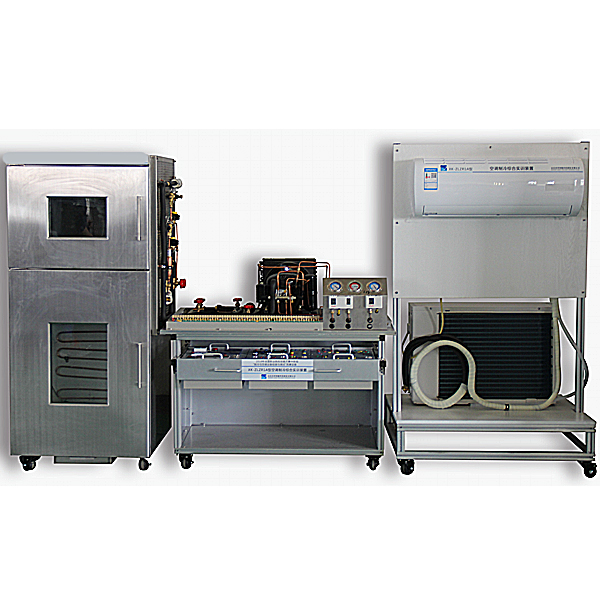

空調制冷綜合實訓裝置主要由空調器安裝平臺和冷庫機組、電控系統平臺以及雙溫冷庫柜體三部分組成。
1、空調器安裝平臺：
1)、安裝平臺采用鋁型材作為框架，由“模擬墻”和底座組成，室內機和室外機分別安裝在模擬墻和底座上。尺寸：1000mm×750mm×1700mm
2)、室外機和室內機的安裝位置以及內外機的管路連接可根據技術要求和規范進行安裝和連接，學生可在木板上根據需求進行定位開孔，對學生進行空調器安裝操作實訓。
3)、空調器所有電氣部件的接線引出到外面，學生可根據對電器元件的測量和判斷進行接線，最終與電控系統平臺上的空調電氣控制模塊進行連接。
4)、平臺底腳配有帶鎖的靜音萬向輪，方便移動。
5)、空調系統由空調器安裝平臺和 1P 熱泵型分體壁掛式 冷暖空調器組成；
6)、具有故障考核功能。
2、冷庫機組、電控系統平臺：
1)、平臺采用鋁型材為主框架，鈑金板作為輔材。桌面為帶凹槽的工業鋁型材拼接而成，便于安裝實訓部件和設備。平臺尺寸不小于 1500mm×800mm×800mm。桌面下方設置抽屜，用于放置“電源模塊、考核模塊、“空調電氣控制模塊”和“雙溫冷庫電氣控制模塊”共4個實訓模塊。抽屜下方設置有存放柜，用于放置制冷專用工具、真空泵以及制冷劑鋼瓶等。
2）鋁型材桌面前部設置有采用端子排和護套插孔相結合的接線區，作為電氣實訓單元箱與被控元件的連接過渡區。桌面四周安裝有走線槽，簡潔美觀。
3）冷庫機組采用泰康制冷機組，包含全封閉壓縮機、風冷翅片式冷凝器、儲液器、機組閥門等。供電電源為AC 220V-240V，50Hz；壓縮機功率7/16P；采用無氟環保的R134A制冷劑。機組安裝在不銹鋼網孔板上，可隨意擺放。配套有專用塑料卡座用于固定干燥過濾器、視液鏡等制冷器件。
4）電源及考核模塊：模塊包含單相漏電保護開關、數顯電壓表、數顯電流表和雙聯三芯插座、智能故障考核器等。
5）、空調電氣控制模塊：采用接線端子和原理圖加測量點的形式，在模塊鋁質面板板的上部安裝安全護套插孔，部分器件的輸入和控制輸出均引到面板的安全護套插孔，便于控制電路與執行部件的接線，加深學生對電氣控制系統外圍電路的理解和掌握。鋁質面板板的下部絲印較詳細的電控原理圖，在相應位置安裝測量點，用于電氣參數和排除故障時的測量。同時，模塊安裝有智能故障考核板和考核接口，用于故障設置與考核。
6）雙溫冷庫電氣控制模塊：兩個智能溫度控制器，分別控制冷藏室和冷凍室溫度。采用接線端子和原理圖加測量點的形式，在模塊面板鋁質面板的上部安裝安全護套插孔，部分器件的輸入和控制輸出均引到面板的安全護套插孔，便于控制電路與執行部件的接線，加深學生對電氣控制系統外圍電路的理解和掌握。鋁質面板的下部絲印詳細的電控原理圖，在相應位置安裝測量點，用于電氣參數和排除故障時的測量。同時，模塊安裝有智能故障考核板和考核接口，用于故障設置與考核。
7）、平臺底腳配有帶鎖的靜音萬向輪，方便設備移動。
8)、冷庫系統配置表
|
序號 |
名稱 |
技術規格 |
數量 |
|
1 |
不銹鋼冷酷柜體 |
尺 寸 不 小 于 1200mm × 700mm ×1650mm |
1套 |
|
2 |
風冷冷凝機組 |
AE4456 |
1套 |
|
3 |
冷風機 |
DE-2.5 |
1套 |
|
4 |
高壓壓力表 |
HS-OG-3.8L |
1塊 |
|
5 |
低壓壓力表 |
HS-OG-1.8L |
2塊 |
|
6 |
電磁閥 |
1/4″ |
2套 |
|
7 |
干燥過濾器 |
DFS-025S |
1個 |
|
8 |
視液鏡 |
SGS-1/4 |
1個 |
|
9 |
止回閥 |
CV-10 |
1個 |
|
10 |
膨脹閥 |
TN2 |
2個 |
|
11 |
閥芯 |
0X# |
2個 |
|
12 |
蒸發壓力調節閥 |
KVP12 |
1個 |
|
13 |
能量調節閥 |
KVC12 |
1個 |
|
14 |
高、低壓壓力控制器 |
KP15 |
1套 |
|
15 |
冷凝壓力控制器 |
KP1 |
1套 |
|
16 |
膜片式手閥 |
1/4″ |
6個 |
|
17 |
手閥 |
3/8″ |
2個 |
|
18 |
光管式蒸發器 |
|
1套 |
3、冷庫柜體：
1）庫體采用優質不銹鋼板做骨架，經過機械加工成型，保溫層采用聚氨酯保溫防火發泡材料。尺寸不少于1200mm×750mm×1650mm.
2）整個空間分為上下兩層，上層為冷凍區，采用吹風翅片式蒸發器；下層為冷藏區，采用光管式蒸發器。
3）庫體側面安裝一塊不銹鋼網孔板，用于安裝內平衡式熱力膨脹閥、蒸發壓力調節閥、電磁閥等。
4）柜門安裝透明玻離窗，(新款：無，原因：保溫不好。)便于觀察內部結構及工作狀態。庫體內包含照明系統、排水系統等。
5）底部安裝帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
6)冷庫上部柜體上有冷庫制冷系統原理圖:下圖：
4、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
五、智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2)、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
7)、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
六、制冷專用工具
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
真空計 |
WK-VG88 |
1個 |
|
2 |
電子秤 |
30kg |
1個 |
|
3 |
旋片式真空泵 |
FY |
1臺 |
|
4 |
脹管擴孔器 |
CT-2000 |
1套 |
|
5 |
偏心型擴孔器 |
CT-808AM |
1套 |
|
6 |
彎管器 |
1/4"、3/8" |
各1把 |
|
7 |
維修雙表 |
含三色加液管 |
1套 |
|
8 |
雙表修理閥公/英制轉接頭 |
|
2只 |
|
9 |
R134a制冷劑
(標準接口，無需開口器)
|
5000g |
1瓶 |
七、其它配置
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
內六角扳手 |
5mm、8mm |
各1把 |
|
2 |
活動扳手 |
250mm |
2把 |
|
3 |
十字螺絲刀 |
中號 |
1把 |
|
4 |
卷尺 |
3m |
1把 |
|
5 |
掛線架 |
|
1個 |
|
6 |
導線 |
|
50根 |
|
7 |
使用說明書 |
|
1本 |
|
8 |
智能考核專用下載線 |
|
1根 |
|
9 |
串口下載線 |
|
1根 |
八、裝置功能
1、空調系統
1）了解家用空調器的結構組成；
2）理解熱泵型空調器制熱、制冷工作原理；
3）理解空調器電氣控制系統原理；
4）家用壁掛分體式空調器的設計、安裝操作；
5）空調電氣控制系統接線操作；
6）空調系統檢漏、抽真空、充注制冷劑操作；
7）空調器調試操作；
8）空調電氣故障考核。
2、雙溫冷庫系統
1）了解雙溫冷庫系統的組成；
2）理解雙溫冷庫系統的工作原理；
3）理解雙溫冷庫系統電氣控制系統原理；
4）雙溫冷庫系統管路設計、組裝操作；
5）雙溫冷庫系統電氣控制系統接線操作；
6）制冷系統的檢漏、抽真空、充注制冷劑操作；
7）雙溫冷庫系統的調試操作；
8）雙溫冷庫系統模擬電氣故障考核。
常見問題：
1、如果我要購買空調制冷綜合實訓裝置,空調制冷競賽綜合實訓平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的空調制冷綜合實訓裝置,空調制冷競賽綜合實訓平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開空調制冷綜合實訓裝置,空調制冷競賽綜合實訓平臺的發票，您需要提供開票資料。
3、你們的空調制冷綜合實訓裝置,空調制冷競賽綜合實訓平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
