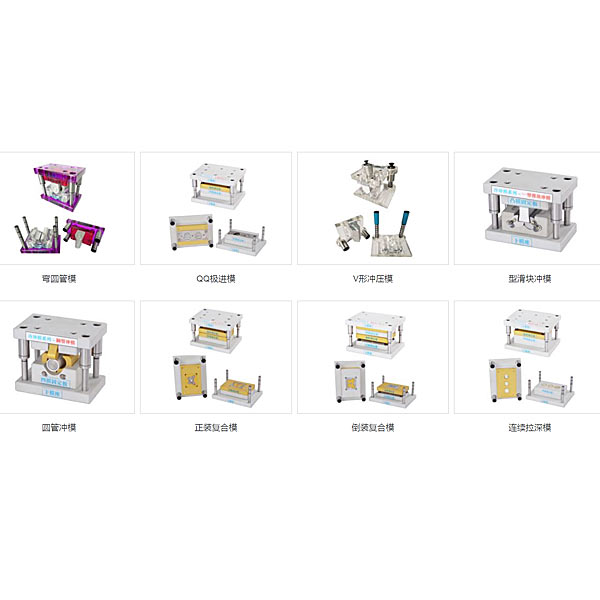

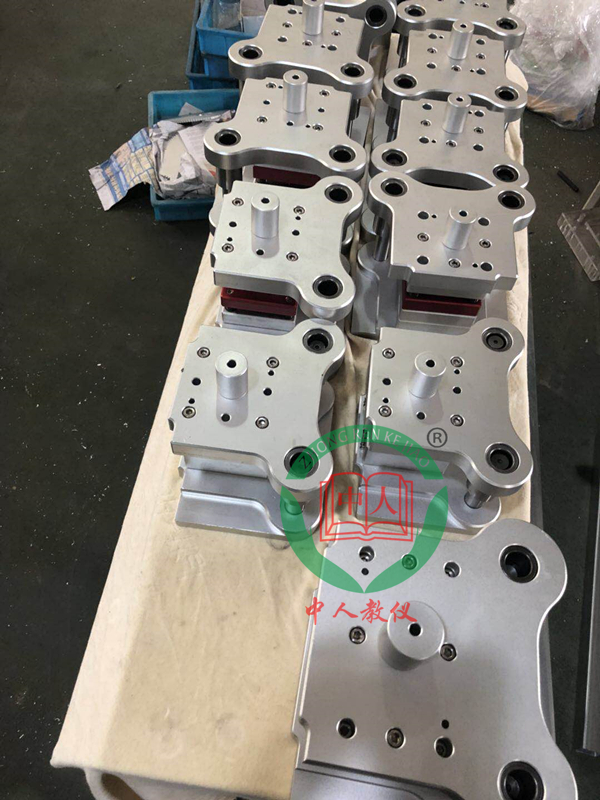

鋁合金拆裝實訓模具系列-冷沖模具

序號	名稱	模架規格(mm)	詳細描述及技術要求
1	落料模	150x100	用沖模沿封閉輪廓曲線沖切,封閉線內是產品,封閉線外是廢料.用于制造各種形狀的平板零件. 沖壓菱形工件，產品尺寸不小于35×30 mm，料帶利用擋料銷定位
2	彎曲模	150x100	把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件。
3	拉深模	150x100	把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。
4	沖孔模	150x100	用模具沿封閉線沖切板料沖下的部分為廢料,封閉線外是產品. 沖壓1橢圓孔，料帶利用擋料銷定位。
5	正裝復合模	200x150	在模具同一位置上能完成幾個不同的沖裁工序的模具.正裝復合模,它的落料凹模在下模處,凸凹模裝在上模處.不適用于多孔制件的沖裁沖壓菱形工件，料帶利用擋料銷定位。
6	倒裝復合模	200x150	模具同一位置能完成幾個不同的沖載工序的模具.倒裝復合模,它的落料凹模在上模處,凸凹模裝在下模處,適用于制件平直度要求不高的厚板制件,操作方便.安全,適用于多孔制件的沖裁.沖壓菱形工件，料帶利用擋料銷定位。
7	連續拉深模	200x150	制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。
8	極進模	200x150	多工位級進模是精密高效,長壽命的模具.它適用于冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件.
9	V型翻板彎曲模	150x100	該模具為避免材料滑動，在定模部分高有兩塊翻板。當凸模壓下時，翻板隨材料彎轉，定位板必須與材料接觸，所成型的零件精度較高。
10	圓管沖模	150x100	該模具需將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住，當凸模將材料壓下時，模塊相向轉動，將材料彎成圓形。凸模上升時，已彎成圓管零件就套在其上，隨之上升。
11	滑塊沖模	150x100	該模具需將平坯一次彎成兩內側角度小于90°的零件。模具定模部分需有兩個滑塊，平坯放在定位板上，當凸模下降時，平坯先被彎成∪型，凸續繼下降，滑塊開始運動將∪形兩側向內彎成所需角度。
12	兩圓相扣成型沖模	200x150	該模具成型零件需為兩圓環相扣結構件，模具設有自動下料結構，當模具工作時，首先切斷線材，通過上模原型芯完成單個圓環的成型，將已成型的圓環套于線材再重復一次圓環成型。即完成兩圓相扣成型。該工藝工序少，簡潔實用，沖出的產品接口平整，合格率高，能滿足使用要求。
