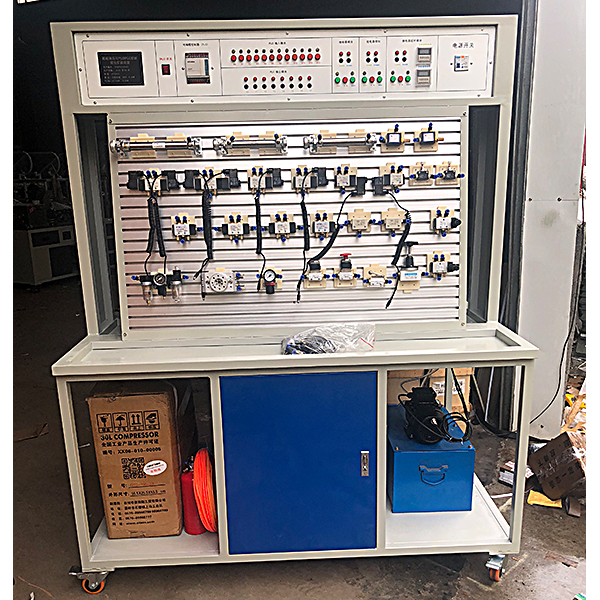

氣動控制基礎實訓裝置

1、電源AC 220V 50HZ
2、直線DC電源：寫入AC 220V，輸出DC 24V/2A
3、無油靜音空氣壓縮機：作業電源：AC220V；電機功率（W）（W）（W）：780W公稱容量（KV）（KV）（KV）30L；
規格限定輸出氣壓0.8Mpa，噪音：58分貝
4、實驗裝置外型尺寸：1500mm×650mm×1700mm
二、主要特別點
1、主要應用實驗桌、實驗臺、氣動元件和電器控制器件等集合套件含有概括。
2、實驗桌、實驗臺為鋼制雙層亞光密紋噴塑構造，實驗桌抽屜內放置液壓元件等。
3、配備裝備裝備裝備工業用常用氣動元件，而而而且均配備裝備裝備有過渡底層基板，可便利、隨意地將元件按插在實驗臺實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。線路搭接應用快換接頭，拆接便利快捷。
4、實驗氣源壓力低，電氣控制應用低電壓（V）（V）（V）直線DC24V電源；實驗氣路、控制電子線路安全可靠，設定有手動、自動、順序等控制功能。
5、實驗控制單元應用單獨的繼電器控制單元實行電氣控制。
6、液壓氣壓傳動設計與控制虛擬擬真系統

本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，界面設定有首頁、幫助、全屏、元件認識、線路搭建、關鍵元件測量試驗、經經經典型系統測量試驗界面。
1.元件識別應用了自動播放的形式，簡介了設備上的郵箱、液位計、油泵機組（此處簡介彈出液壓符文號、原理與簡介，點擊確定進入下一項簡介）、閥架、壓力表、傳感器等
2.元件拆卸裝配分為學習掌控把握掌控把握掌控把握模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習掌控把握掌控把握掌控把握模式中提醒拆卸順序，高亮顯露，考核模式時拆卸與裝配均無提醒，拆卸裝配順序出錯時，將不能再實行下一步的拆卸裝配。工量具欄內設定有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。
3.液壓元件組建造設計置有單向閥（液控、錐閥芯、球閥芯）、換向閥主體構造（O型、Y型、H型）、液壓缸（拼接組裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的組建，每種組建實驗全部應用了圖形化的方法，經過拖拽設定好的圖形，實行組建，圖形庫中有混淆圖形。




氣動控制基礎實驗裝置,液壓元件拆卸裝配實驗臺

1.交流ACACAC電源：一相AC 2200 V±10% 50Hz；
2.相對溫度（℃）（℃）（℃）：-10～50℃；
3.相對濕度：＜85%（25℃）
4.外觀尺寸：約1400mm×700mm×820mm；
5.整機功耗：≤1.0 kVA；
6.安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的高密度板。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線
功能特別點
1.可以對工業液壓元件實行拆卸裝配實驗。
2.為減小拆卸裝配時的碰撞而引起的噪音，在臺面上鋪設定有防靜電皮墊。
3.臺面上還設定有小元件盒，以防止零件的丟失。
4.設計了一塊拆卸裝配墊塊防止拆卸裝配時損壞桌面。
5.設定有抽屜、機床臺燈、交流ACACAC電源插頭座。
6.實驗桌應用金屬框體構造制作，表面為雙層亞光密紋噴塑工序技藝處置整理，配套兩張實驗椅。
配備裝備裝備表單：
1、實驗臺1臺
2、齒輪泵（BB-B6 1臺）
3、直動式溢流閥（P-B10 1只）
4、先導式溢流閥（Y-10B 1只）
5、減壓閥（DR10-4-5X10Y 1只）
6、節流閥（DVP6 1只）
7、調動速度閥（2FRM5-31B/15QB 1只）
8、液控單向閥（SV10PA1-30 1只）
9、三位四通換向閥（4WE6E61B/CG24N9Z5L 1只）
10、單杠雙作用液壓缸（MOB40-200 1只）
11、鋼皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
