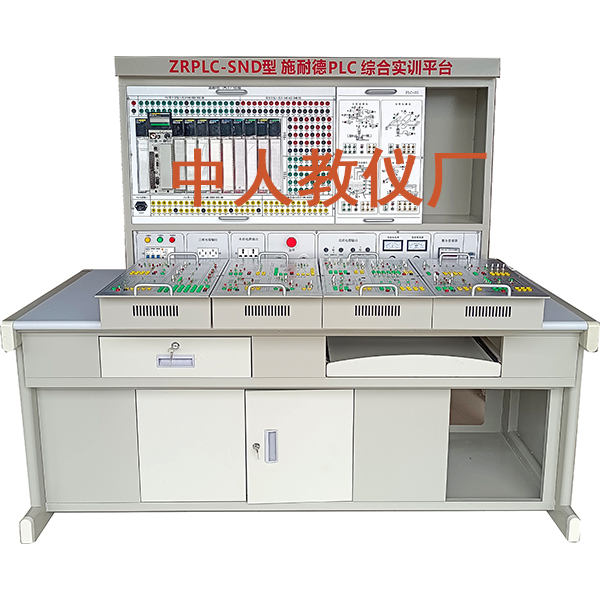

施耐德PLC綜合實驗臺

  plc自動化控制實驗臺”是按照國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實驗教學及技師技能鑒定考核。

二、裝置特別點

1、本套系統含教師主站和學生從站實驗裝置，每套實驗裝置均由控制屏、實驗桌、PLC主機集合套件、通信模型塊等含有概括。

2、應用掛式模型塊件構造，設定有開關量、模仿量、控制對象等單元，能完成邏輯、模仿、過程、動作等的控制實驗教學。

4、裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設定有定時器兼報警記錄儀，記錄實驗考核時間及誤實操次數。

三、技術功能

1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜0.5kVA

4、重 量：100kg

5、外觀尺寸：1700mm×700mm×1650mm

6、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

四、實驗裝置的基礎配備裝備裝備及功能

實驗裝置由控制屏、實驗桌、主機實驗集合套件、實驗模型塊、等含有概括。

（一）控制屏

1、交流ACACAC電源控制單元

三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時設定有漏電警報指示及警報復位。

提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或實操錯誤所造成的漏電警報次數。

施耐德PLC綜合實驗臺,透明磨床擬真模型實驗裝置

一、設備功能
1、選用透明有機玻璃，零件應用鋁件，能全透明地看到設備內部構造與動作。鑄件表面無沙眼，加工件表面精確度Ra1.6
2、全部解剖元件均能實行正常的機械運行。
3、充分展示各個細微構造和機構裝配裝置。
4、自動運行、演繹設備運作過程，使學生很直觀的理解整體過程。
二、技術功能數值
1.作業臺作業面尺寸（長×寬）：不小于582mm×200mm
2.磨削工件最大尺寸（長×寬×高）：不小于380mm×175mm×200mm
3.作業臺縱向位移速度（無級）：2~10米/分
4.磨頭垂直位移行程：不小于200mm
5.磨頭縱橫位移行程：不小于175mm
6.油泵流量：10升/分
7.油泵電機功率（W）（W）（W）： 0.37千瓦
8.主電機功率（W）（W）（W）：不小于0.25千瓦
9.外觀參考尺寸（長×寬×高）：不小于1600mm×800mm×1360mm
三、職業技能綜合含有概括實驗虛擬擬真系統：
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維（3D）（3D）（3D）投影圖標定，在14處空白欄中選用相應的標注符文號）
C、相貫立體：實驗步驟分為實驗任務（文字提醒任務）—挖孔（選用隨意挖孔模型，此時將可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—孔徑改變（選用1-4孔徑）—后方通孔—選用投影（進入答題界面，在8項中選用此時完成的三維（3D）（3D）（3D）投影圖）
