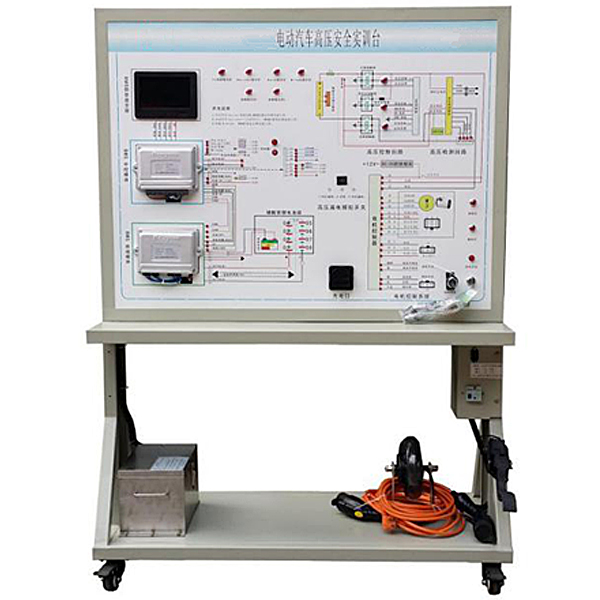

電動汽車高壓安全系統實訓臺

電動汽車高壓安全系統實驗臺,電機及電氣控制實驗裝置

一、功能特別點
1.該設備完整展示電動汽車高壓安全防護系統(含有概括電動汽車的電源系統、電機系統、顯露系統及BMS實物元件為基礎集合套件，能體現高壓系統電氣原理及上下電邏輯；高壓系統的安全防護措施及安全檢驗測量試驗,配電系統：裝配總正繼電器、總負繼電器、預充繼電器與預充電阻)，可以動態模仿整車高壓安全防護系統的運行狀態與作業過程。
2.實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖(含有：①完整的電動車高壓系統②完整的電機控制系統③完整的磷酸鐵鋰電池組管理系統與顯露系統）；
學生可直觀對照電動汽車整車高壓安全防護系統構造原理圖和實物，認識和解析電動汽車整車高壓安全防護系統的作業原理。
3.實操實操操作面板上裝配備裝備裝備有點火開關、電動汽車真實磷酸鐵鋰電池組，電動汽車安全維修塞插頭模型塊，高壓電子線路擬真系統，安全繼電器集合套件，漏電保護模型塊與模仿操縱開關。
4.實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有30cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5.作業應用電動車電池組電源，其他系統的12V直線DC電源由DC/DC模型塊提供，裝配電動車國標220V充電口與充電槍，真實完成電動車的充電實操。
6.真實的電動汽車高壓安全防護系統器件，安全繼電器（含有概括總正繼電器、總負繼電器、預充繼電器）經過電動車的高壓安全系統控制單元能正?？刂婆c作業；
高壓安全系統控制單元應用CAN-BUS通信控制；
7.真實的電動汽車霍爾式電流（A）（A）（A）傳感器，系統真實檢驗測量試驗的電流（A）（A）（A）數值流而而而且經過BMS控制單元CAN總線傳送7寸彩屏顯露器真實顯露。
8.BMS控制單元7寸彩屏顯露器應用CAN-BUS通信控制喚醒等信號。





電動汽車高壓安全系統實驗臺,電機及電氣控制實驗裝置

一、基礎簡介

該實驗裝置含有概括電力拖動系統的動力學，交流ACACAC和直線DC電機的電力拖動、常用低壓電器及基礎控制電子線路系統的設計等內容,同時多加了基于plc及變頻器的電機基礎控制線路，以及常用機床的控制。該實驗裝置適用來自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《plc原理及應用技術》、《變頻調動速度技術》等課程的技能實驗。

二、裝置特別點

1. 應用掛式模型塊件構造，搭配靈活、可隨意更改實驗集合套件多加實驗內容，便利二次研發及功能拓展。

2.實驗裝置由電源控制屏、實驗桌、實驗集合套件、電機、電機導軌及實驗實驗連接線等含有概括。

3.實驗裝置含有了部分電機學試驗及全部電機拖動及控制的實驗項目，使學生能夠理解基礎的課程課程課程理論知識及熟練掌控把握實操技能。

三、技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 重    量：380kg

5. 外觀尺寸：187cm×70cm×160cm

四、配備裝備裝備及功能簡介

（一）GDQ01電源控制屏(鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板)

1.交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）?？烧{交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并設定有過流聲光警報。控制屏的供電由啟、停按鈕實行控制，設定有漏電聲光警報、過壓保護、過流保護等功能，同時配備裝備裝備有一只急停按鈕，便利切斷電源，還配備裝備裝備有一只指針式交流ACACAC電壓（V）（V）（V）表，經過變換和變換開關，可便利地指示三相電網寫入和三相調壓輸出的每一相的線電壓（V）（V）（V）。

提供3相同步變壓器1組，380V/3*15V。
