一．功能特別點

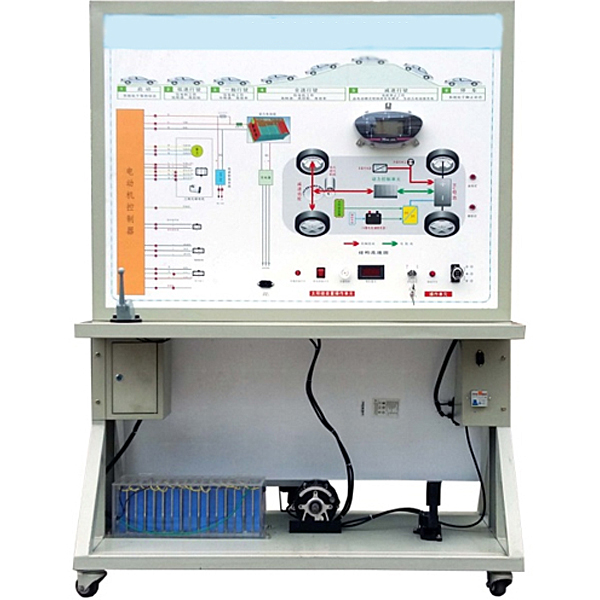

1、該設備完整展示了太陽能電動汽車電動動力系統，可以動態演示太陽能模型塊與電動汽車動力系統的的運行狀態。
2、實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照太陽能電動汽車電動動力系統與太陽能模型塊構造原理圖和實物，認識和解析太陽能電動汽車系統的作業原理。
3、實操實操操作面板上裝配備裝備裝備有點火開關、工況開關、油門踏板、擋位開關、限限限制動作作作開關、轉動速度表、電流（A）（A）（A）指示表、太陽能裝置等，裝備有一臺電機用來演示電機的作業狀態,及裝配太陽能充電板演示太陽能充電工況。
4、整體應用1.5mm厚冷軋板，嚴格按鈑金加工工序技藝實操，經酸洗、噴塑，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，底座上配備裝備裝備有30cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5.設備作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




光伏電能汽車動力實驗臺,立體倉庫控制實驗裝置

基礎簡介

立體倉庫實驗裝置是按照實際工業生產中使用的立體倉庫（高架庫）實物為模本，并實行了相應的縮小和適當的簡化而設計完成的設定有實際實操功能和實驗功能的一套設備。本裝置應用了常見的各種物品為"倉庫"的存取對象，經過 的控制可以完成分類、出庫、入庫等作業。使用 VisualBisic6.0 編程系統研發的上位機控制系統，管理存取對象的出入庫等作業。

技術功能數值

電源：一相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
溫度（℃）（℃）（℃）： 0 ℃～ 40 ℃；
環境濕度：＜ 90% （ 40 ℃）；
安全保障功能設定有接地保護、漏電保護功能，安全性符合相關的國標標準。

可實行以下項目的實驗

西門子 S7-200 plc 的基礎指令實驗（ plc 種類及型號可由學校具體選用）
基于 PLC 控制的步進電機系統實驗
基于 VisualBisic6.0 的 PLC 控制界面運用（上位機系統）
經過上位機系統實行貨物的分類、出入庫管理
上位機與 PLC 的通信
基于 PLC 控制的立體倉庫實驗

配備裝備裝備

立體倉庫實驗系統含有概括實驗臺、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控制實操實操操作面板、開關電源等。
實驗臺：應用鋁制制作而成，簡潔耐用而而而而且美觀大方；
庫架：含有概括鋁制組裝而成的五列四層架體和一個單獨的存取架；
PLC ： PLC 種類及型號可由學校具體選用。建議選用 西門子 S7-200CPU224 DC/DC/DC ， 14入/10出，為晶體管輸出型，帶2路PTO脈沖輸出。
步進電機及驅動：取貨架左右動作驅動步進電機；取貨架上下動作驅動步進電機
