搖臂鉆床電氣技能實訓臺

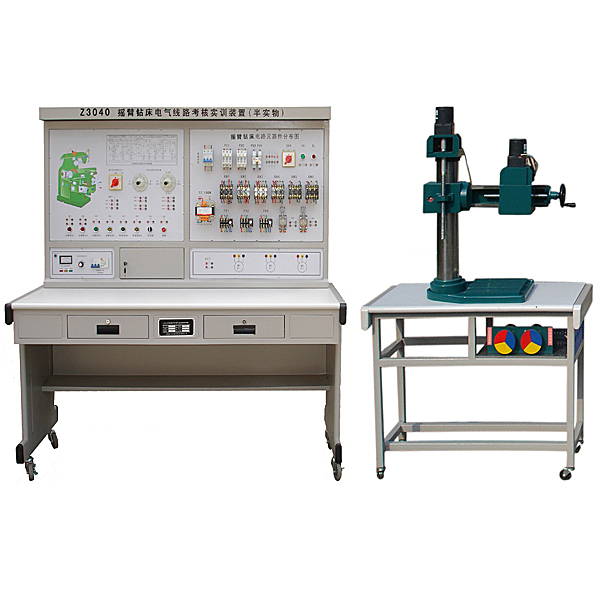

搖臂鉆床電氣技能實驗裝置（半實物）多加了Z3040B搖臂鉆床擬真半實物模型，經過連連連接口把機床電氣部分和機床的實物模型連接起來，將機床的各動作過程全部展現出來，更加真實，直觀。

2、構造要求

1．Z3040B型搖臂鉆床半實物擬真模型是參照實際Z3040B型搖臂鉆床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的實操，能完成Z3040B型 搖臂鉆床各種動作，它含有概括：主軸正反轉、搖臂升降等動作；

3．機床電氣的全部接點，在裝置的實操實操操作面板上全部設定了相應的測量試驗點，便利學生檢驗測量試驗判別，同時在實操實操操作面板下方還設定了故障排除開關；

4．半實物模型上所用電機的電壓（V）（V）（V）等級與實際使用的機床是完全相同；

5．經過故障設定，可以使學生能真實的理解到故障點與實際機床的聯系，使學生掌控把握實際的電氣線路維修保養的動手能力；

6.全部故障點設定均在控制實操實操操作面板后面，正面為實操面和電器元件。

3、實驗項目要求

1．熟悉常用低壓電器的機構、原理；

2．電子線路線路解析；

3．經過查看機床模型的動作，理解機床的實際動作；

4．經過測量找出線路中的故障點，對鏜床的故障排除；

5．設定故障點，作為維修電工的技能考核裝置。

故障設定：

1．照明不亮；

2．電源指示不亮；

3．主軸電機M1點動；

4．主軸電機M1不轉；

5．時間繼電器線圈斷開；

6．立柱的夾緊失效；

7．限位開關故障；

8．搖臂升降電機M2不轉；

9．電源斷相；

10．熱繼電器FR觸點斷開。

可設定不少于30個故障。全部故障點在硬件上完成。

4、 技術功能數值

1.寫入電源：三相四線（380V ；50Hz）；

2.作業環境：溫度（℃）（℃）（℃）-10℃～＋40℃；

3.裝置容量（KV）（KV）（KV）：<1kVA；

4.裝置重量（kg）（kg）（kg）：<150kg；

5.半實物模型與實物模型按一定比例縮小，便利直觀教學，能夠實行主軸和作業臺的動作。

5、技術功能指標要求

搖臂鉆床電氣技能實驗臺,起動與充電綜合實驗臺

一、設備簡介
     該設備應用  汽車充電系統實物為基礎，充分展示汽車充電系統的含有概括構造和作業過程。
適用來學校對汽車充電系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的充電系統，充分展示汽車充電系統的含有概括構造。
2.打開點火開關，觸發三相電機運行，帶動發電機作業，充電指示燈滅，蓄電池端電壓（V）（V）（V）升高，真實演示汽車充電系統的作業過程。經過實操實操操作面板上的電流（A）（A）（A）表、電壓（V）（V）（V）表可查看充電電流（A）（A）（A）和蓄電池電壓（V）（V）（V）的數值。
3.示教板實操實操操作面板應用耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析汽車充電系統的作業原理。
4.示教板實操實操操作面板上裝配備裝備裝備有發電機總成分解部位件，可直觀認識發電機的含有概括構造。
5.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車充電系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
6.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。
