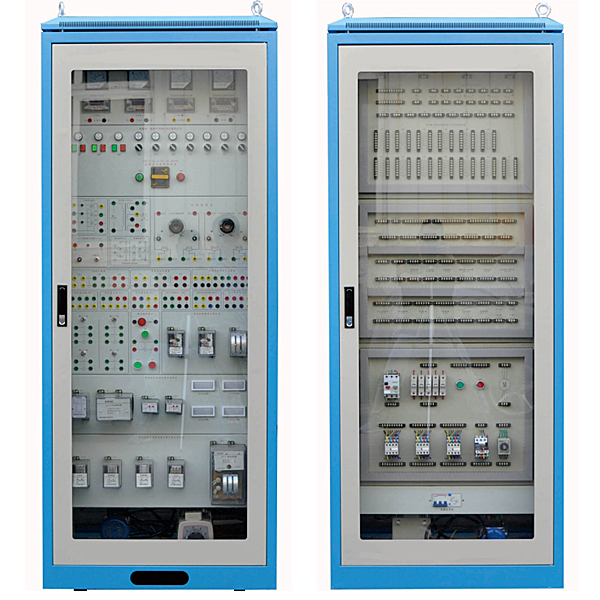

變電二次安裝工考核實訓裝置

本裝置是按照《中華人民共和國職業技能鑒定規范·電力行業（送變電裝配專業）》，參照變電二次裝配施工及驗收規范和相關標準，參考電力行業職業技能鑒定指導中心所編寫的變電二次裝配工培訓大綱、題庫要求而研制的。即可作為電力行業變電二次裝配工初級至高級技師的培訓考核裝置。同時也可用來其它行業對電氣二次設備和二次線路的培訓考核。

二、特 點

1.全面性：基礎覆蓋變電二次裝配工初級、中級、高級至高級技師中的考核鑒定項目；

2.開放性：整套裝置應用實物與半實物相集合的模式，全部器件、電子線路均可由學生（員）自主裝配、接線調動測量試驗，能全面考核學生（員）的實際動手能力，適合教學和培訓使用。

三、技術功能數值參考規格

1.寫入電源：三相五線～380V±10%  50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜3kVA

四、實驗項目

變電二次裝配工常用材料及器具實驗部分

1.二次專業常用絕緣材料的認識

2.二次專業常用工器具的認識

3.萬用表、兆歐表的認識

變電二次裝配二次電氣設備實驗部分

1.電壓（V）（V）（V）互感器的裝配與多種二次接線方法認識

2.電流（A）（A）（A）互感器的裝配與多種二次接線方法認識

3.經經經典型控制開關的裝配與認識

4.變電站盤用儀表的裝配與認識

5.變電站保護型電流（A）（A）（A）、電壓（V）（V）（V）繼電器的裝配與認識

6.變電站保護型中間、時間繼電器的裝配與認識

7.變電站保護型信號繼電器的裝配與認識

變電二次隔離開關閉鎖電子線路實驗部分

1.隔離開關位置指示電子線路接線實驗

2.單母線系統的隔離開關閉鎖接線實驗

3.單母線分段帶旁母的隔離開關閉鎖接線實驗

變電二次裝配工考核實驗裝置,電子技能與生產工序技藝實驗臺

一、基礎簡介：

該實驗臺是按照廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀表器具設備配備裝備裝備標準》及各類院校職業教育的教學和實驗的迫切要求而研制。學生經過具體的實踐流程實操，既能學會一般電子設備的工序技藝設計知識，同時經過電子設備的制作，掌控把握基礎實操技能：安全實操、元件及其封裝的識別；元件的裝接、焊接、調動測量試驗、故障排除。讓學生在校期間就有貼近工業現場的實際實操實驗，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程實驗目的。

二、特別點

1、通用性強：即可經過實驗臺的編制含有概括多種設備生產流水線，完成設備的電子工序技藝實驗，也可單臺單獨作為電子技能實驗使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實驗、可作手工焊接實驗、SMT焊接實驗、電子裝配實驗、整機裝配維修實驗等。

3、功能齊全：提供穩壓電源、交流ACACAC低壓電流（A）（A）（A）、函數發生器、蜂鳴器、多路插頭座、調壓器等，為電子設備的測量調動測量試驗和研發新設備提供豐富的資源。裝配日光燈照明、看板（用來夾圖紙文檔實驗指導書）、儀表器具架、工量具架。

4、創新性：提供多種電子元件和電子設備裝配工量具，不但能鍛煉學生的裝配調動測量試驗技能，還可以在現有設備的基礎上實行二次研發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實驗圖紙文檔實驗指導書豐富：每塊所提供的實驗板全部有元件表單、裝配圖、指導書，完成學生對認識、設計、焊接、調動測量試驗、整機檢修等多種技能工序技藝的實驗。

三、技術功能

1、寫入電源：一相三線220V±10%50Hz。

2、輸出電源：

1）直線DC穩壓電源：二路0-30V穩壓直線DC電源輸出，內置式繼電器自動換檔，多圈電位器連續調動，最大輸出電流（A）（A）（A）2A，設定有預設式限流保護功能，數字顯露電流（A）（A）（A）電壓（V）（V）（V）；

2）低壓交流ACACAC電源輸出：3V、6V、9V、12V、15V、18V、24V交流ACACAC輸出、電流（A）（A）（A）2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率界限5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率（W）（W）（W）放大器：內置喇叭，音頻可調，在調動測量試驗中可作信號尋跡使用。

3、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃

4、裝置容量（KV）（KV）（KV）：＜500VA

5、外觀尺寸：1200mm×750mm×2000mm

四、實驗臺的含有概括

實驗臺由實驗桌、控制儲物儲物儲物柜、功能屏、實驗線路板（含有概括元件）、工量具包等含有概括。

1、實驗桌：

鋼木構造，桌面為防靜電、耐磨損損損材料制成。

2、控制儲物儲物儲物柜：

提供交直線DC電源、信號源、安全插頭座等。

3、電源總控臺：

最多能同時控制40臺實驗臺電源，設定有漏電、過載保護功能，一個實驗室配備裝備裝備裝備1臺；
