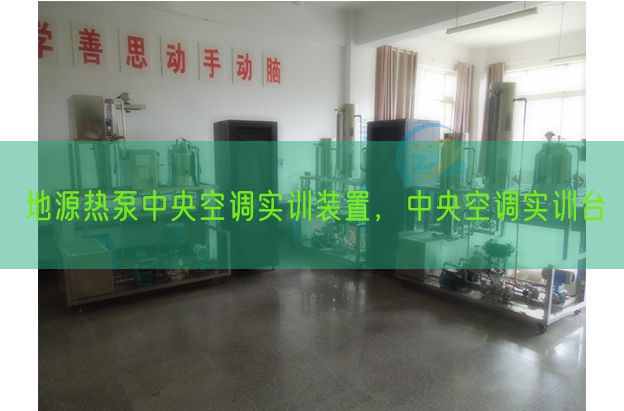

地源熱泵中央空調實訓裝置，中央空調實訓臺
時間：2025-12-03 02:00:44 點擊次數：
中人教儀廠
隨著全球氣候改變和環境問題日益嚴重，節能減排、綠色環保已成為當今社會的重要課題。地源熱泵技術作為一種高效、節能的清潔能源運用方法，已在全球界限內得到廣泛關注和應用。而地源熱泵中央空調實驗裝置，作為這一技術的實踐教學工量具，旨在幫助學生更好地理解和掌控把握地源熱泵中央空調系統的作業原理、裝配調節測試和運行維護等方面的知識，為今后的職業發展奠定堅實基石。
一、地源熱泵中央空調實驗裝置的特別點
1. 真實模仿實際工況
地源熱泵中央空調實驗裝置應用先進的擬真技術，能夠真實模仿實際工況，使學生在課程課程理論學習掌控把握的同時，能夠更好地理解和掌控把握實際實操技能。
2. 多功能一體化設計
該實驗裝置集地源熱泵系統、中央空調系統、冷熱水系統于一體，完成了多種功能的綜合實訓，提升了學生的綜合能力。
3. 安全可靠
地源熱泵中央空調實驗裝置在設計和制造過程中，嚴格遵循國家相關標準和規定，保證了設備的安全可靠運行。
4. 易于實操和維護
實驗裝置的實操簡便便利，維護保養容易，有利于學生熟練掌控把握各類設備的使用方法和維護技巧。
二、地源熱泵中央空調實驗裝置的應用價值
1. 提升教學重量
經過地源熱泵中央空調實驗裝置的教學，可以使學生更直觀地理解地源熱泵中央空調系統的作業原理和運行過程，提升教學重量。
2. 增強實踐能力
實驗裝置使學生在實際實操中鍛煉自己的動手能力和解析問題、解決問題的能力，為今后的職業生涯打下堅實基礎。
3. 促進產學研集合
地源熱泵中央空調實驗裝置的推廣應用，有助于推動產學研集合，促進相關產業的發展。
4. 培養高素質人才
經過實驗裝置的培訓，可以培養出一批設定有專業技能、創新精神和良好職業道德的高素質人才，為社會發展做出貢獻。
-LC-8 地源熱泵中央空調實驗裝置
一、基礎簡介
地源熱泵中央空調實驗裝置是一種領先的空調技術，它可以完成水源熱泵系統的諸多優點，并而且還能節省相當可觀的運行費用。地源熱泵系統解決了水源熱泵系統的地下水回灌問題杜絕了地下水資源對熱泵機組使用的影響和地下水被污染的可能性。系統占地空間小，并而且系統的裝配和使用不會改變建筑的外觀和構造。地源熱泵系統是經過導熱介質溶液在埋入地下的循環系統中流動，完成與大地之間的熱交換。系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。
二、技術功能數值
1、作業電源：三相五線制 AC 380V±10% 50Hz
2、裝配尺寸：長×寬×高200×100×250cm
3、整機容量（KV）:最大供冷量：7.5kW；
4、最大寫入總功率（W）：6.5kW；制冷規格限定功率（W）：3.8kW； 最大堵轉電流（A）：50A；
5、制熱規格限定功率（W）：2.0kW 規格限定寫入電流（A）：7A；
6、循環風量：700m3/h；制冷劑：R22；
7、漏電動作電流（A）：≤30mA；安全保障功能：設定有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、系統功能特別點
1、工程化概念強——實驗裝置的整套控制系統大部分應用工業現場實際應用的部位件。
2、技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的plc控制技術，它充分考慮了系統的可拓展性和與樓宇其他子系統的兼容性。
3、開放性好——整套實驗裝置應用透明化、開放式設計，實驗者能夠直觀清晰地理解整個裝置的作業過程，系統控制部分源代碼完全開放，實驗者可自行添加或修改，實行創新性、設計性實驗。
4、土-氣型地源熱泵機組室內換熱系統, 該種室內換熱系統的制冷和供熱全部是經過對室內空氣的降溫或升溫完成的，多加熱水附件可以全年提供生活熱水。機組除了有與室外換熱系統相連的水管、閥門等水系統外，還有為了將循環風送到每個空調房間內的風管、風閥、風閥等風系統。地源熱泵機組可以吊裝在衛生間內或布放在儲物間內。
5、室外換熱系統:應用拋放地耦管換熱方法即將盤管放入河水（或湖水）中，盤管與室內循環水換熱系統形成閉式系統。地源熱泵系統是運用地下水中熱量的閉路循環系統，它經過循環液體在封閉地下埋管中的流動，完成系統與大地之間的換熱。
6、在冬季制熱過程，流體從地下吸取熱量，再經過 熱泵系統把熱量帶到室內。
7、夏季制冷時系統運行；即把室內熱量帶到地下巖土中。因此，地耦管地源熱泵系統保持了地下水水源熱泵運用大地作為冷熱源的優點，同時又不需要抽取地下水作為傳熱的介質，地耦管地源熱泵系統從根本上解決了地下水水源熱泵的種種弊端，
8、生活用水：地源熱泵系統無論在冬季夏季為家庭提供生活用水.
9、智能管理系統
分別測量系統機功率（W）。經過鍵控、數字顯露窗口完成人機對話的智能控制模式，可測量負載的有功功率（W）、無功功率（W）、功率（W）因數、電壓（V）、電流（A）、頻率及負載的性質；
1）設定有短路、過流、過壓、欠壓、失壓、功率（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
2）應用LCD液晶操作面板就地實時監控設備運行現象，提能就地實時監測電壓（V）、電流（A）、功率（W）、電能等功能數值，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率（W）等閥值設定
4）短路保護：保護設備電流（A）大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓（V）達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓（V）達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能經過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測量試驗功能：可在線測量試驗出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由變換
四、地源熱泵中央空調實驗裝置系統構成
設備整體與實際地源熱泵中央空調系統構造相同，應用開放式鋼框體結構構造，各部位件布置合理實操便利?？刂葡到y由電控儲物儲物柜、可編程控制器、壓力收集模型塊、溫度（℃）收集模型塊、數值收集點、PLC編程系統、中央空調組態監控系統構成。
1、地源熱泵制機組
由壓縮機、電磁四能閥板,式冷凝器、板式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等構成，管路中還設定有控制閥等實驗所必需的部位件，管路中視液鏡可查看制冷劑狀態等設備構成。制冷機組主要完成制冷作業，制冷劑為R22。
1）、經過自動調動提升冷媒流量，可以有效降低壓縮機的排氣溫度（℃），擴大壓縮機高效做功區。應用雙向控制系統，可完成雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調,機組的的節能控制和流量自動調節。
2）、系統控制，能在線控制系統的溫度（℃），讀取機組在最佳溫度（℃）系統制冷冷媒的流量開度數，調節制冷機組的過熱度，過冷度。該文本顯露界面的左側，以文本的形式就地實時顯露當前機組的運行數值。在界面右側的上半部分，是對通訊信息的顯露，含有概括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯露。在界面右側的下半部分"數值信息"中，顯露當前接收到哪種數值幀、接收到的數值幀的地址、等信息。設定有上位機調動的線上和手動調動功能：
3）、★系統配套調節測試控制系統要求：
A）、4 路就地實時溫度（℃）顯露：控制器同時檢驗測試系統的制冷多點溫度（℃），來控制機組過冷/過熱度。
B）、閥的開度就地實時顯露：控制對象為最大 500P 開度設定?？勺孕兄评湎到y制冷劑流量設定最小開度。
C）、24 路功能數值控制功能數值設定：控制器內全部與控制相關的溫度（℃）功能數值、時間功能數值、控制功能數值、等24 個功能數值全部可以調節，以適應制冷/熱泵/冷庫/水機等設備。
D）、自動調動：設備運行時有斷電記憶功能，保持當前值不變。保證制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6 路用戶模仿環境數值入設定如下圖：在調節測試中經過系統模仿設定，可模仿制冷主機組在各個溫度（℃）條件下，閥的開度狀態來積累大量數值，從而按照每一個制冷機組的特別點來設定閥的標準開度值。具體參照 24 路功能數值設定
F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度（℃）、保護動作電子回路等運行狀態。
G)、過冷/熱度控制界限：2-15 攝氏度?？勺孕性O定制冷主機的過/冷、過熱度為設計提供數值。
4）★手動設定要求
A）溫度（℃）和開度可顯露查詢/設定：控制器全部檢驗測試到的溫度（℃）全部可以被查詢開度也可以就地實時查詢顯露
B）調動功能：在機組研發和調節測試階段，可以經過控制器手動調動功能，取得有效的試驗數值。
C）數碼管顯露器在線顯露開度和溫度（℃）以及故障代碼。
D）數碼管顯露器在線顯露開度和溫度（℃）以及故障代碼
5) ★彎彎曲線顯露界面要求
2、地/水源水系統
系統由1個不銹鋼水箱、1臺地耦水泵、電子流量開關、2P地耦管、電磁閥，2個不銹鋼換熱器構成，主要完成制冷機組冷卻熱交換，為機組提供適當的作業溫度（℃）。
2.1、水箱:尺寸400mm*300mm*400mm,材料：不銹鋼
2.2、地耦水泵:220V/50HZ,370w，形式：離心式空調專用泵
2.3、流量開關: 電子式：最大次數5000次，電壓（V）24V，電流（A）0.1A
2.3、地耦管: 2P,散熱面積6.8M2
2.4、電磁閥: 220V/50HZ,DN15，材料：銅
2.5、換熱器：材料：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
2.6、閥: DN15，材料：銅
3、熱水系統
生活熱水系統：由1臺熱水泵、電子流量開關、閥門、膨脹水箱等構成，主要給家庭提供生活熱水。
3.1、水箱:尺寸400mm*300mm*400mm,材料：不銹鋼
3.2、閥: DN15，材料：銅
3.3、流量開關: 電子式：最大次數5000次，電壓（V）24V，電流（A）0.1A
3.4、地耦管: 2P,散熱面積6.8M2
3.5、換熱器：材料：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
4、空氣調動系統
空氣調動系統由、模仿房間、風機盤管、中央空調控制器、閥門，一臺水泵、不銹鋼換熱器組等構成，主要完成空氣調動作用。（室內送風風機轉動速度可調）,主要完成制冷機組冷卻熱交換，為室內提供適當的溫度（℃）
4.1、電磁閥: 220V/50HZ,DN15，材料：銅，三線制
4.2、中央空調水泵:220V/50HZ,370w，形式：離心式空調專用泵
4.3、流量開關: 電子式：最大次數5000次，電壓（V）24V，電流（A）0.1A
4.4、風機盤管: 1P,散熱面積3.4M2、 220V/50HZ,DN15
4.5、換熱器：材料：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
4.6、分水器：材料：304不銹鋼。四進一出, 閥: DN15，材料：銅
4.7、集水器：材料：304不銹鋼。四進一出, 閥: DN15，材料：銅
4.8、中央空調控制器：形式：液晶式，傳感器：內置:風速度：三擋, 電壓（V）220V/50HZ.
5、模仿房間
由1套風機盤管、1套溫度（℃）控制器及風量調動系統構成，主要完成房間的溫度（℃）設定與空氣調動作用。兩側由有機玻璃構成，透明可查看內部構成。
模仿房間尺寸：800MM*500MM*500MM
6、控制裝置配備
整個中央空調應用FX3U-48PLC可編程控制器及工業總線控制，由計算機數值數值經過通信總線與PLC實行通信，控制整個中央空調的運行。空調的運行功能數值由各類傳感器實行收集，并經過通信總線送入計算機數值數值中，經過專用中央空調組態控制系統實行就地實時監控。在現場控制儲物儲物柜上可顯露中央空調的全部運行數值，可實行全手動和自動運行實操。
6.1控制儲物儲物柜：鋼制雙層亞光密紋噴塑構造，構造堅固。前門應用透明設計，可查看到中央控制器、接觸器、熱保護器等控制元件。操作面板上面有控制開關旋鈕、作業狀態指示燈、系統流程圖及PLC主機單元及測量試驗點。
6.2、交流ACAC電源控制單元：三相四線制AC 380V電源供電，并設定有漏電保護器控制控制屏總電源。
6.3測量儀表
6.3.1、電源電壓（V）指示單元：提供1只交流ACAC電壓（V）表和1只交流ACAC電流（A）表，用來測量系統電網電壓（V）與測量壓縮機、冷卻水泵、冷凍水泵作業電流（A）。制冷系統壓力檢驗測試單元：
6.3.2、提供2只真空壓力表和1只雙組壓力控制器，測量界限分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯露系統壓縮機低壓側和高壓側的壓力改變，對壓縮機起到保護作用。
7、該裝置可完成手動控制和計算機數值數值控制兩種控制方法：
7.1、手動控制按鈕在控制儲物儲物柜的門上，這些控制按鈕接入到PLC各個相應的寫入變量上，可直接對整個中央空調實行控制；
7.2、計算機數值數值控制則應用組態技術建立計算機數值數值與PLC之間的平穩通訊，從而控制整個中央空調，并完成對空調運行數值的顯露、解析等各種功能，同時也可經過互聯網升級建立遠程計算機數值數值與現場計算機數值數值的通訊，完成對中央空調的遠程控制
* 8、系統原理圖：
*為了能更 好的掌控把握中央空調的控制和系統原理，控制操作面板上畫有制冷系統流程圖，控制操作面板上在對應的元件上噴繪有標識，字體，流程圖并配備有對對應的相關器件作業指示燈，開啟或關閉對應的部位件時，相應的狀態指示燈亮或關閉
