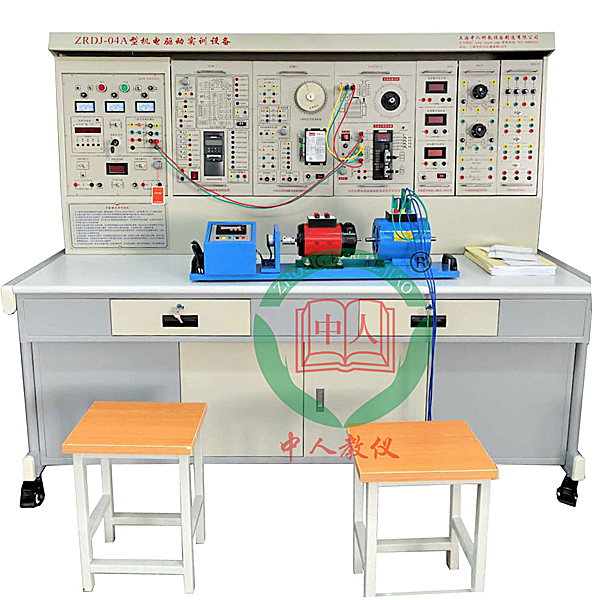

電機驅動與控制技術實驗裝置

本裝置能適用《電機拖動與調動速度》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、構造合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直線DC電機的調動速度控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接線均配套齊全。

3、電機導軌底層基板應用20mm厚軋鐵板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和功能數值可模仿中小型電機，學生經過實驗可深入對電機課程課程課程理論的理解。

5、設定有電流（A）（A）（A）型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流ACACAC電源應用隔離變壓器輸出，實驗收集波動線更加安全可靠。

7、定時器兼報警記錄儀：設定有設定時間、定時報警、切斷電源及記錄各種警報次數功能。

一、技術功能
1.寫入電源：三相四線380V±10% 50Hz。
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量（KV）（KV）（KV）：＜1.5KVA。
二、設備含有概括
1.交流ACACAC電源(帶過流保護措施，隔離變壓器輸出)
提供三相0～430V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源(配備裝備裝備有一臺三相同軸聯動自耦調壓器，功率（W）（W）（W）1.5KVA)。可調交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）或直接短路均能警報并切斷電源。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓輸出電壓（V）（V）（V），并有指示燈指示外部電源寫入和作業電源輸出。交流ACACAC電源經過隔離變壓器輸出，實驗安全可靠，便利測量試驗波動線。
2.高壓直線DC電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組(內部設定有過流過壓保護電子線路)，并設定有直線DC數字顯露電壓（V）（V）（V）表及變換開關。
3.人身安全保護體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）超過一定值，即切斷電源。強電連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。設定有電壓（V）（V）（V）型漏電保護器，控制屏若有漏電情況，即切斷電源。

電機驅動與控制技術實驗裝置,車用交流ACACAC永磁電機及控制示教實驗臺

一、設備含有概括
主要應用汽車交流ACACAC永磁電機、電機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統含有概括。
二、設備功能
1.汽車交流ACACAC永磁電機及控制器的認識；
2.汽車交流ACACAC永磁電機及控制器的構造及原理；
3.駕駛員的意圖與永磁電機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實驗說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機規格限定功率（W）（W）（W）：4kw；
4、電機規格限定轉動速度：3000rpm；
5、電機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。
9、機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
