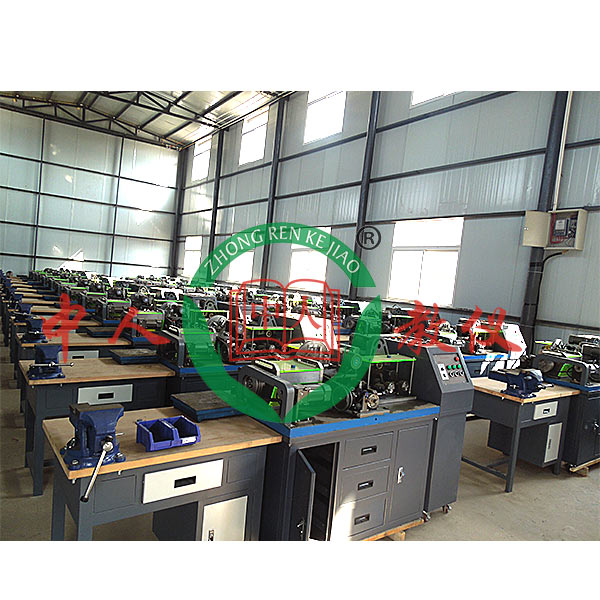

機械裝配技能教學實驗臺

機械裝配技能教學實驗臺,電拖技能實驗裝置

機電設備裝配技能綜合實驗臺依據機械類、機電類中等職業學校相關專業教學標準，緊密集合行業和企業需求而設計，該平臺實操技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備裝配工國家職業標準》、《機修鉗工》、《集合機床實操工國家職業標準》；平臺可以工業現場的經經經典型任務為實踐項目，以完成項目式教學，便利學生在"做中學、學中做"，設定有可實操性和實用性。經過完成機械設備識圖與裝配工序技藝的編寫，零部位件裝配及調動，集合機床、經經經典型機床及機床部位件的裝配與調動，裝配重量（kg）檢驗和設備的調動測量試驗、運行與試加工等技能，提升學生綜合職業能力，對中職加工制造類專業機械裝配實驗室建造設計起到示范和引領作用。
一、設備特別點
設備依據相關國家職業標準、行業標準職業及崗位的技能要求，集合機械裝配技術領域的特別點，能讓學生在較為真實的環境中實行實驗，以鍛煉學生的職業能力，提升職業素養。
以實際作業任務為載體，按照機械設備的裝配過程及加工過程中的特別點劃分作業實施過程，分部位件裝配及調動、整機裝配及調動、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
二、技術功能
1.寫入電源:三相四線（或三相五線）～380V±10% 50Hz
2.平臺容量（KV）（KV）（KV）:＜0.5kVA
3.作業環境:溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.微型異步電機:電壓（V）（V）（V）380V，功率（W）（W）（W）60W
5.交流ACACAC減慢速度電機2臺:1臺規格限定功率（W）（W）（W） 90W，減慢速度比 1:25 1臺規格限定功率（W）（W）（W） 40W，減慢速度比 1:3
6.整體外觀尺寸：1520mm×710mm×1175mm（實驗臺）、900mm×600mm×750mm（實操臺）、
7.安全保護:具電流（A）（A）（A）型漏電保護，安全符合國家標準
三、裝置含有概括
本裝置可完成純機械式自動加工功能，有變速動力箱給設備提供兩路傳動動力，一路動力經過電磁離合器的開合控制精密分度頭的四分度，在精密分度頭的作業臺上裝配四個偏心輪夾緊夾具，在分度頭分度過程中工件自動送料，由偏心輪夾緊方法的夾具使工件夾緊，加工完的工件經過凸輪旋柄檔桿使偏心輪夾緊夾具松開把工件落到料盤里；一路經過同步帶輪傳動連接錐齒輪軸，錐齒輪分配器又分為三路傳動，一路由錐齒輪、圓柱凸輪帶動自動鉆床完成進給、退刀功能；其中二路由錐齒輪軸上裝配由可調的盤型凸輪、限位開關裝置，可控制電磁離合器的電子線路信號，使分度頭與自動鉆床、自動打標機協作動作；第三路由雙萬向聯軸器、齒輪齒條連桿機構控制自動打標機的圓錐滾子離合器，自動打標機由三相異步電機帶動曲軸完成鋼印敲打的功能。





機械裝配技能教學實驗臺,電拖技能實驗裝置

為協作我國職業教育和就業人員實際實操、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能實驗》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實驗教學內容而研發了本裝置。裝置應用箱式掛式模型塊件構造，實驗項目可拓展性強，可拓展plc與變頻調動速度實驗項目。全部的元件經過實驗連接線引到接線端子上，有利于保護器件，經過線槽走線，接近工業現場。

一、特別點：

1、電氣控制線路全部裝在箱式掛式模型塊件上，實操便利、更換便捷，可拓展功能或研發新實驗項目。

2、實操臺只需三相四線的交流ACACAC電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設定有電壓（V）（V）（V）型漏電保護器和電流（A）（A）（A）型漏電保護器，能保證實操者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設定有定時器兼報警記錄儀，為學生實驗技能考核提供了一個統一的標準。

5、全部的元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件，經過線槽走線，接近工業現場。

二、技術功能：

1、作業電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度（℃）（℃）（℃）：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1.0KVA

4、外觀尺寸：1100×700×1400（mm）

三、裝置配備裝備裝備裝備

（一）電源控制屏

控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板。它為實驗考核提供電源及保護。

1、三相四線電源寫入，經過漏電保護器，接通總開關，由接觸器經過啟、停按鈕實行實操。

2、設定有450V指針式交流ACACAC電壓（V）（V）（V）表三只，指示寫入時三相電源電壓（V）（V）（V）；指示燈三只，指示實驗裝置與外部電源通斷情況。

3、三相四線電源輸出，設定有單片機全程監控裝置過載或短路功能，過載或短路軟截止而而而且警報，故障排除復位后方可啟動電源。

4、設定有定時器兼報警記錄儀，平時作為時鐘使用。設定有設定實驗考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或?qū)嵅馘e(cuò)誤造成的漏電警報、短路警報總次數，為學生實驗技能的考核提供一個統一的標準。

（二）實驗桌：桌體為鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，設定有抽屜和儲物儲物儲物儲物柜。

（三）實驗集合套件

1、DW-71 電力拖動培訓集合套件（一）

2、DW-72 電力拖動培訓集合套件（二）

3、DW-73 電力拖動培訓集合套件（三）

4、三相異步電機 380V Y/△接法, 三相異步電機：電壓（V）（V）（V）380V，電流（A）（A）（A）0.4A，頻率50Hz ，功率（W）（W）（W）約180W，帶離心開關 2臺
