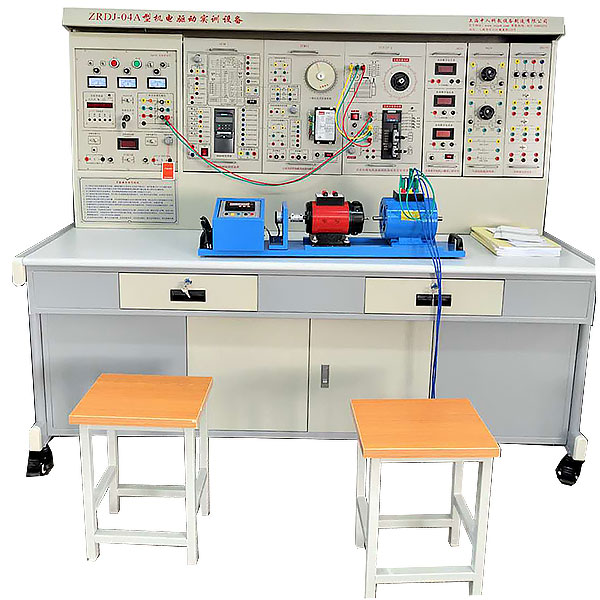

電機驅動與控制技術實訓裝置

本裝置能適用《電機拖動與調動速度》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、構造合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直線DC電機的調動速度控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接線均配套齊全。

3、電機導軌底層基板應用20mm厚軋鐵板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和功能數值可模仿中小型電機，學生經過實驗可深入對電機課程課程課程理論的理解。

5、設定有電流（A）（A）（A）型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流ACACAC電源應用隔離變壓器輸出，實驗收集波動線更加安全可靠。

7、定時器兼報警記錄儀：設定有設定時間、定時報警、切斷電源及記錄各種警報次數功能。

一、技術功能
1.寫入電源：三相四線380V±10% 50Hz。
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量（KV）（KV）（KV）：＜1.5KVA。

電機驅動與控制技術實驗裝置,自循環水擊實驗裝置

實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、演示水擊揚水機、水擊波傳播（水擊能的運用）的作業原理。
3、演示調壓筒消減水擊壓強的作業原理。
主要配備裝備裝備：
水泵、測壓表、恒位水箱、集水箱、水擊室、壓力室、供水管、調壓筒、揚水機出水管、閥門、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、作用水頭：250mm±10 mm，水擊升壓大于3000mm。
3、調壓筒調壓作用比：η>60%。
4、壓力表：醫用精密小測量界限壓力表。
5、揚水機出水管：400mmH20,水擊揚水機最大揚程：370mm，水擊揚水機揚程可達1.5倍作用水頭。
6、流量：供水最大流量Qmax=300 ml/s；實驗管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、調壓筒、揚水機出水管、水擊室、壓力室均由有機玻璃制成，實驗原理構造一目了然。
8、低噪聲無銹蝕水泵，揚程：10m，最大流量：12L/min，轉動速度：2800r/min，功率（W）（W）（W）：100W。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
11、外觀尺寸：1100×500×1700mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
12、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
