網絡配線綜合實驗裝置

互聯網配線綜合實驗裝置,智能雙控滾動軸承實驗臺

一、技術規格：
外型尺寸:長600mm,寬530mm,高1800mm
電壓（V）（V）（V）/功率（W）（W）（W）:交流ACACAC220V/50W
配套設備:6U互聯網壓接線實驗儀1臺、6U互聯網跳線檢驗測量試驗及故障演示儀1臺、互聯網理線環2個、8口PDU電源插頭座1個、100回110型通信跳線架2臺、24口互聯網配線架2臺、24口光纖配線架1臺、零件/工量具盒1個、電源地插1套。
二、設備特別點

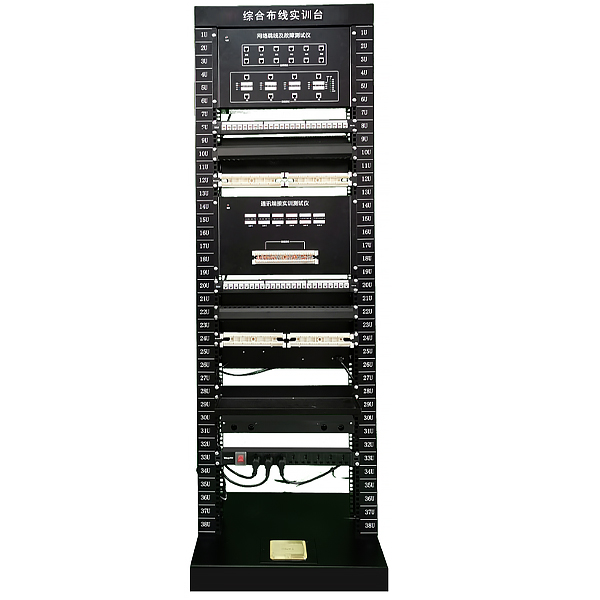

1）裝置選用19英寸開放式落地型機架，外觀尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實驗打線沖擊力。
2）6U機架式帶彩色LED色塊顯露功能的互聯網壓接線實驗測量試驗儀（彩色LED色塊顯露燈，共96個）1臺，每芯線端接對應彩色LED發光塊，直觀持續顯露端接連接狀況和線序，分48組共有96個發光色塊，同時顯露6根雙絞線全部端接情況，直觀判別通信互聯網雙絞線的跨接、反接、短路、斷路等故障。測量試驗成果以WIFI無線信號或者RS485傳輸至教師計算機數值數值數值管理端系統中。
彩色LED顯露功能的互聯網跳線檢驗測量試驗及故障演示儀1臺，對應彩色LED發光塊顯露RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯露連接狀況和線序，分為32組共有64個發光色塊燈，并設定有線纜類型、組別、故障類型提醒燈，可快速同時檢驗測量試驗出4根跳線壓接情況。故障模仿演示功能，設定6組（正確、反接、跨接、斷路、交叉、短路）常見互聯網布線正確與故障類型。測量試驗成果以WIFI無線信號或者RS485傳輸至教師計算機數值數值數值管理端系統中。




互聯網配線綜合實驗裝置,智能雙控滾動軸承實驗臺

一、 設備基礎簡介
本裝置可測量滾動軸承作業時軸承元件上的荷載量分布、應力改變規律及實行滾動軸承集合設計實驗，測量試驗在總徑向荷載量和軸向荷載量作用下，滾動軸承徑向荷載量分布及改變情況，特別是軸向荷載量對滾動軸承徑向荷載量分布的影響；并作出荷載量分布彎彎彎曲線。使學生更好的掌控把握滾動軸承的作業情況及相關功能數值的測量方法，提升滾動軸承的設計能力。適合各大院校機械類專業《機械設計》課程的實驗教學需要。
二、 配備裝備裝備及技術功能
1. 實驗臺
(1)實驗桌應用鋼制雙層亞光密紋噴塑構造，平實操實操操作面板臺面，金屬鋁實操實操操作面板。設定有帶鎖儲物儲物儲物柜子，可放置備品備件及圖紙文檔實驗指導書等。實驗桌還設定有四個帶剎車萬能轉向輪，便利位移和固定。平實操實操操作面板外觀尺寸：750mm×420mm×40mm。
(2)寫入電源：一相三線 AC220V±10%  50Hz
(3)電流（A）（A）（A）型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量（KV）（KV）（KV）10A
(4)交流ACACAC減慢速度電機調動速度器1個：給電機提供可調電源
(5)數值收集器 1套
2. 實驗機構
(1)滾動軸承公稱直徑：D=50mm
(2)滾動軸承跨度：L=300mm
(3)滾動軸承：2種（圓錐滾子軸承）
(4)可位移的滾動軸承座：1對
(5)滾動軸承徑向載入裝置：1套（作用點位置可在0～130mm內隨意調動）
3. 交流ACACAC減慢速度電機 1臺：規格限定功率（W）（W）（W）90W，調動速度界限 0～100r/min
4. 滾動軸承徑向荷載量傳感器16個,測量界限：5000N
5. 總徑向荷載量傳感器1個,測量界限：10000N
6. 總軸向荷載量傳感器1個,測量界限：10000N
7. 左、右滾動軸承軸向荷載量傳感器各1個,測量界限：：10000N
