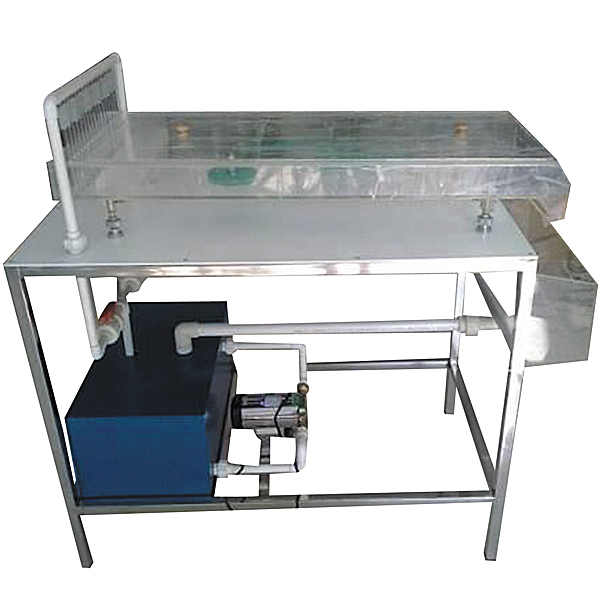

液體流線變化實驗裝置

液體流線改變實驗裝置,機床電子線路維修綜合實驗裝置

實驗目的：
1、查看液體繞經不一樣固體壁面的改變。
2、研究液流在模型試件出口和入口的流線改變。
主要配備裝備裝備：
油泵、油盤、供油箱、導葉、回油管、油盤調動螺栓、供油管、試件、不銹鋼支撐架等含有概括。
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、油泵：應用低噪聲潛入式小型油泵，功率（W）（W）（W）：90W。
3、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材料透明有機玻璃。
4、供油箱：容積約25L，優質PVC材料。
5、油盤：尺寸：350×80mm，整體透明優質有機玻璃材料，便利查看實驗想象。
6、油盤調動螺栓：304不銹鋼材料，便利調動油盤坡度及總體平衡。
7、實驗所用的流體為全循環設計。
8、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
9、外觀尺寸：1000×500×1300mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
10、建筑大樓與智能樓宇電氣裝配虛擬擬真系統




液體流線改變實驗裝置,機床電子線路維修綜合實驗裝置

一、基礎簡介

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實驗設備。全用來課堂演示、機床電氣控制原理性實操及實驗實習考核。裝置經過便利地更換箱式掛式模型塊件可分別考核七種機床電子線路，運用率高、減少資金投入，每個箱式掛式模型塊件設定單獨的故障設定盒，實操便利。由于設備均應用工業上通用的電器，因而可作為電工類職業培訓的考核設備。經過本設定的培訓能提升學生動手能力和故障排除技能，并克服以往在實際設備上實行教學費用高而而而且難以達到教學目的的弱點。

二、適用界限

經過更換箱式掛式模型塊件能完成以下七種機床電子線路的實驗考核：

1、Z35型搖臂鉆床電氣技能實驗考核

2、M7120型平面磨床電子線路技能實驗考核

3、Z3050搖臂鉆床電子線路技能實驗考核

4、CA6140普通車床電子線路技能實驗考核

5、M1432磨床電子線路技能實驗考核

6、X62W**銑床電子線路技能實驗考核

7、T68鏜床電子線路技能實驗考核

每個電子線路均設定有16個故障點，經過箱式掛式模型塊件上的故障設定盒隨機設計故障點。

三、特別點

1、一臺裝置能完成七種機床電子線路的實驗考核，經濟效益顯著。

2、設定有電壓（V）（V）（V）型和電流（A）（A）（A）型保護器，能保證實操者人身安全，還設定有實驗管理器，可設定實驗時間，定時報警而而而且切斷電源。為學生的考核提供一個統一的標準。

3、設定有單片機和全程監控三相輸出作業電源相間、線間過載或短路，一旦發生即切斷電源而而而且警報，故障排除按下復位按鈕后才能重新啟動電源，保證設備安全。
