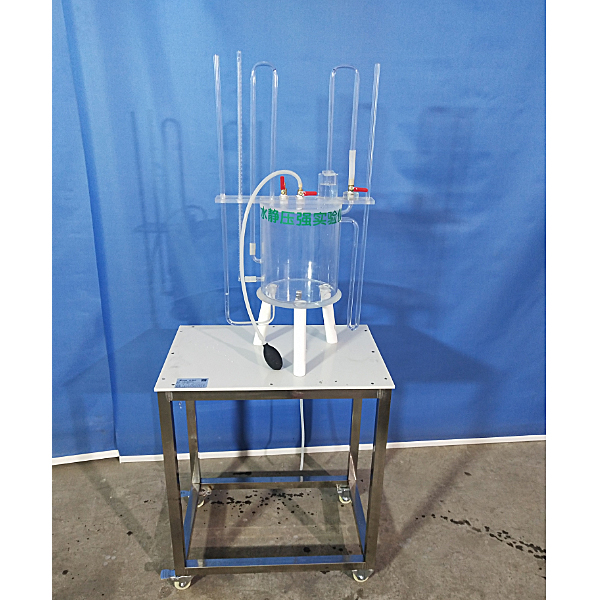

流體靜力學實訓臺

流體靜力學實驗臺,磨床電子線路實驗裝置

實驗目的
1、掌控把握用測壓管測量流體靜壓強的技能；
2、檢驗不可壓縮流體靜力學基礎方程；
3、測量油的密度；
4、經過對諸多流體靜力學情況的實驗查看解析，深入對流體靜力學基礎概念的理解，提升解決靜力學實際問題的能力。
技術功能數值
1、外觀尺寸：不小于 600×250×800mm
2、材料：有機玻璃
3、主要用途：查看流體靜特性，學習掌控把握掌控把握掌控把握一種測量流體密度的方法、演示、檢驗有關水靜力學的基礎方程式。
4、主要配備裝備裝備：有機玻璃可密閉水箱、壓力調動器、排氣閥、放水閥、多種測壓管、實驗本體支撐架、量杯（250mL）。
5、有機玻璃標尺管，標尺精確度±0.1mm；測壓管、真空管、U 型管和標尺管均為8×1mm 有機玻璃管、加氣裝置，降壓裝置，真空測量計，油庫液位高度檢驗測量試驗實驗模仿裝置；
6、設定有直接顯露真空度的測管裝置，強化了負壓實驗的直觀效果。
7、有機玻璃可密閉水箱：規格φ210mm×5mm壁厚，容積約20L，透明有機玻璃制成，容器上有：測壓口、進氣口、進液口、排液口。
8、加壓球：對密閉容器內實行精細加壓控制，使用便利、靈敏。
9、運行環境：溫度（℃）（℃）（℃）0-40度，相對濕度：≤90%RH；
10、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。



流體靜力學實驗臺,磨床電子線路實驗裝置

“平面磨床電氣技能實驗考核裝置”是在原“平面磨床電氣技能實驗考核裝置”基礎上實行改造升級，它多加了M7120平面磨床擬真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的動作全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、**技能鑒定中有關機床電氣部分的培訓考核。

一、功能特別點

1、 M7120磨床半實物擬真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的實操，能完成M7120平面磨床各種動作控制，它含有概括：砂輪的啟動停止、作業臺的往復動作、砂輪架的升降動作和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的全部接點，在裝置的實操實操操作面板上全部有相應的測量試驗點，便利學生檢驗測量試驗故障；

4、半實物模型上全部電機的電壓（V）（V）（V）等級與實際的機床是完全相同；

5、半實物機床的床身應用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部位件，貼近真實機床；

6、半實物機床各部位件應用不一樣的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面應用高頻淬火工序技藝，經久耐用；

8、控制屏的故障箱內設定有32個開關，經過撥動故障開關，可設定相應的故障點。

二、技術功能

1、寫入電源：三相四線（ 380V±10%  50Hz ）

2、作業環境：溫度（℃）（℃）（℃） -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜ 0.2kVA

4、漏電保護動作電流（A）（A）（A）：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、作業臺位移行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
11、虛擬擬真系統
