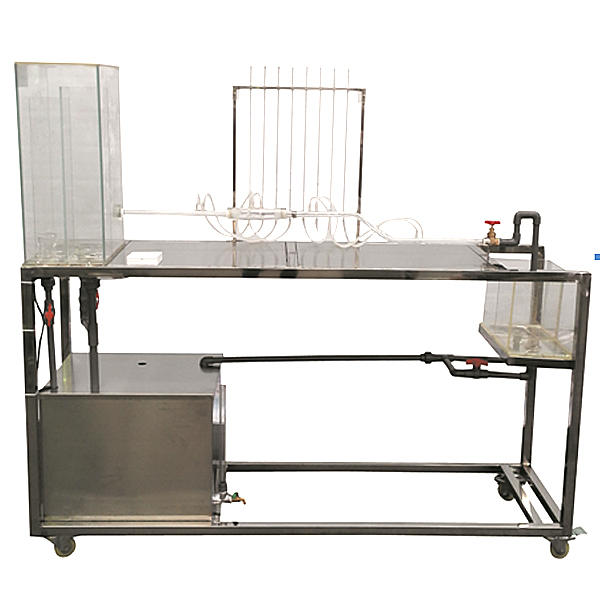

伯努利方程式實驗裝置

伯努利方程式實驗裝置,電機電氣DSP控制實驗臺

技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、靜音環保型水泵：揚程：10m，規格限定流量：12L/min，功率（W）（W）（W）：90W。
3、伯努利管：Φ20（內徑14）與Φ40（內徑30）mm，材料有機玻璃。
4、實驗水箱容積30L，透明有機玻璃材料，帶有穩壓溢流口。
5、計量槽：容積10L，透明有機玻璃制作，帶計量刻度。
6、蓄水箱：500×400×400mm，材料PVC。
7、測壓計由8根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
10、外觀尺寸：1600×500×1700mm（長×寬×高），可位移式設計，帶腳輪及禁錮腳。
11、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
3、原理展示：展示濕式報警系統的作業原理，三維（3D）（3D）（3D）動畫演示，三維（3D）（3D）（3D）模型半透明化，可以見內部水流。配備裝備裝備裝備練習模型塊（內置4道選用題，選用正確與錯誤均有提醒）
4、設計布置：設定有選用題、計算題，每題均有計分，提供并上交后顯露正確答案與得分




伯努利方程式實驗裝置,電機電氣DSP控制實驗臺

一、基礎簡介

該實驗裝置含有概括電力拖動系統的動力學，交流ACACAC和直線DC電機的電力拖動、常用低壓電器及基礎控制電子線路系統的設計等內容,同時多加了基于plc及變頻器的電機基礎控制線路，以及常用機床的控制。該實驗裝置適用來自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《plc原理及應用技術》、《變頻調動速度技術》等課程的技能實驗。

二、裝置特別點

1. 應用掛式模型塊件構造，搭配靈活、可隨意更改實驗集合套件多加實驗內容，便利二次研發及功能拓展。

2.實驗裝置由電源控制屏、實驗桌、實驗集合套件、電機、電機導軌及實驗實驗連接線等含有概括。

3.實驗裝置含有了部分電機學試驗及全部電機拖動及控制的實驗項目，使學生能夠理解基礎的課程課程課程理論知識及熟練掌控把握實操技能。

三、技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 重    量：380kg

5. 外觀尺寸：187cm×70cm×160cm

四、配備裝備裝備及功能簡介

（一）GDQ01電源控制屏(鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板)

1.交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）。可調交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并設定有過流聲光警報。控制屏的供電由啟、停按鈕實行控制，設定有漏電聲光警報、過壓保護、過流保護等功能，同時配備裝備裝備有一只急停按鈕，便利切斷電源，還配備裝備裝備有一只指針式交流ACACAC電壓（V）（V）（V）表，經過變換和變換開關，可便利地指示三相電網寫入和三相調壓輸出的每一相的線電壓（V）（V）（V）。
