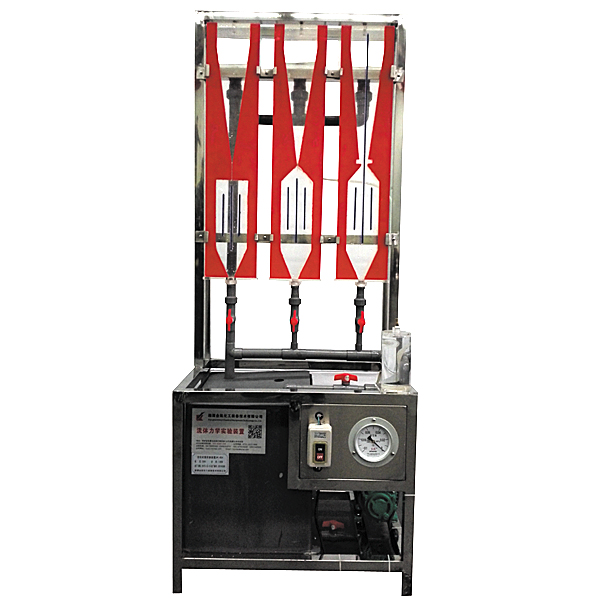

液體空化原理實驗臺

液體空化原理實驗臺,電力電子及自動控制技術實驗臺

實驗目的：
1、理解實驗裝置的含有概括。
2、掌控把握液體空化的機理，查看空化情況。
主要配備裝備裝備：
顯露屏、水泵、水箱、空化杯、真空表、閥門、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、水泵：**揚程：65m，規格限定流量：4.0m3/h，功率（W）（W）（W）：1.5KW。
3、由3塊顯露屏整體集合而成，喉道**流速Vmax= 18m/s
4、**真空度接近6000mm水柱。
5、燈光照明，空化情況清晰可
6、實驗所用的流體-水為全循環使用設計，充分節約水資源。
7、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
8、外觀尺寸：800×500×1800mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。




液體空化原理實驗臺,電力電子及自動控制技術實驗臺

一、基礎簡介

“電力電子及自動控制技術實驗裝置”依據高等院校**統編教學圖紙文檔實驗指導書及實驗指導書《電力電子技術》(第五版)(西安交通大學***兆安編著)、《電力拖動自動控制系統》（第三版）(上海大學陳伯時編著)等實驗大綱的要求，吸收國內、外同類設備的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類設備中構造合理、功能完善、可靠性好、性價比高。
二、特別點
1、綜合性強本裝置綜合了目前國內各類學校電力電子、半導體變流、交直線DC調動速度、交流ACACAC變頻、電機控制、控制課程課程課程理論等實驗項目。
2、適應性強能適用各類學校相應課程的實驗教學，深度和廣度可按照需要作靈活調動，普及與提升可按照教學的進程作有機的集合，裝置應用積木式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。
3、整套性強從專用電源、電機及其它實驗部位件到實驗連接專用實驗連接線配套齊全，配套部位件的功能、規格等均密切集合實驗的需要實行配套。
4、直觀性強各實驗掛式模型塊件應用分隔構造形式，集合套件實操實操操作面板示意、圖線分明，各掛式模型塊件任務明確，實操、維護便利。
5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模仿中小型電機的特性和功能數值；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了深入課程課程課程理論知識外還可集合實際開設設計性實驗。
6、開放性強控制屏供電應用三相隔離變壓器隔離，并設定有電壓（V）（V）（V）型漏電保護裝置和電流（A）（A）（A）型漏電保護裝置，保證實操者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設定有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元件重量（kg）（kg）及可靠的工序技藝作為保障，設備功能優良，全部這些均為開放性實驗室，創造了條件。
7、先進性強本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及經經經典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和理解，緊跟時代步伐。
