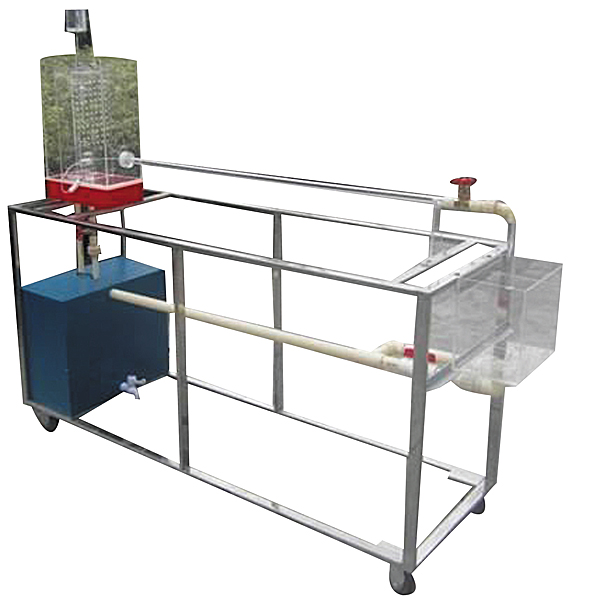

文丘里原理實驗裝置

文丘里原理實驗裝置,電機功能綜合測量試驗實驗裝置

技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、實驗水箱：容積30L，透明有機玻璃制作，并帶有穩壓溢流口。
3、文丘里管：直徑φ20（內徑14）mm，總長1000mm，文丘里流量計喉徑φ6.5mm,有機玻璃制作。
4、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
5、蓄水箱：500×400×400mm，材料PVC。
6、靜音環保型水泵：揚程：10m，流量：12L/min，功率（W）（W）（W）：90W。
7、測壓計由2根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
10、外觀尺寸：1600×500×1700mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
11、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
3、原理展示：展示濕式報警系統的作業原理，三維（3D）（3D）（3D）動畫演示，三維（3D）（3D）（3D）模型半透明化，可以見內部水流。配備裝備裝備裝備練習模型塊（內置4道選用題，選用正確與錯誤均有提醒）
4、設計布置：設定有選用題、計算題，每題均有計分，提供并上交后顯露正確答案與得分




文丘里原理實驗裝置,電機功能綜合測量試驗實驗裝置

一、基礎簡介

電機功能綜合測量試驗裝置是集直線DC電機，交流ACACAC電機對應的控制，運行，機械特性、電氣特性的測量試驗和教學實驗于一體，配套先進的檢驗測量試驗控制手段，對以上各種運行方法實行定量解析，收集電機運行的各種功能數值。學生可經過一個嵌入式觸摸屏完成收集數值與顯露。本實驗臺從專用電源控制臺、儀表器具儀表、電機、導軌、負載及專用實驗連接線到配套系統等均配套齊全。能良好地適用各類院校相關專業對直線DC電機、異步電機、同步電機等多種電機功能測量試驗的教學和研究。

電機負載應用高功能、長壽命的新型磁粉限限限制動作作作器，負載調動平穩、可靠、便利。即可穩態測量試驗，也可以實行快速瞬間測量試驗。一臺基于W i n C E ( 中 文 版 )  實操系統 、內嵌Homebuilder嵌入版組態系統的觸摸屏作為人機界面HMIHMIHMI，它在系統中作為數值寫入、顯露監控及控制終端。該終端應用RS-485/232連連連接口收集模型塊實行通訊，數值收集模型塊將傳感器的檢驗測量試驗值上傳給終端實行顯露或用來監控。

二、技術功能
1.寫入電源：三相四線（或三相五線）～380V±10%  50Hz
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3.安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準
4.測量功能數值及精確度：
交、直線DC電流（A）（A）（A）：±0.5%
交、直線DC電壓（V）（V）（V）：±0.5%
功率（W）（W）（W）：±0.5%
轉動速度及轉差率：±0.1%
扭矩：±0.1%
繞組電阻：±0.2%
