中人教儀廠
建筑電氣與消防系統實驗裝置
建筑電氣與消防系統實驗裝置、建筑電氣實驗設備專業應用任務驅動下的項目教學模式，把教學與工程實踐相集合，學生經過完成實際"工程項目"，得到建筑電氣工程設計、施工、裝配、調節測試及管理、裝配工程計價方面能力的鍛煉，并獲取一定的工程經驗，完成學生零距離就業。
培養目標:熟悉供配電系統、電氣照明系統、電氣控制系統、安全防范系統、電氣消防系統、通信互聯網系統、裝配工程計星與計價、電氣工程安全與管理的原理和應用，從事建筑電氣工程設計、施工、裝配、調節測試、管理、工程造價等高素質高等技術應用型、創新型人才。
開設課程:課程課程理論:建筑電氣施工技術、建筑供配電技術、電氣照明技術、電氣安全技術、電氣控制與plc應用技術、互聯網工程與綜合布線工程、建筑弱電系統工程、電氣消防系統工程、裝配工程造價、電工電子技術、建筑CAD、建筑識圖與構造、建筑施工知識等;實踐:供配電實驗、電氣照明實驗、火災自動報警系統實驗、電氣控制實驗、PLC實驗、電氣設計實驗、裝配工程造價實驗等。
一、建筑電氣與消防系統實驗設備功能及配備
一、系統基礎簡介
建筑電氣與消防系統實驗裝置需按照建筑物行業中消防聯動系統、建筑電氣、住宅和工業場所給水系統的特別點應用工程對象系統設計的實驗模型，實驗模型含有消防廣播/電話、火災自動報警、消防聯動、消防應急照明、室內照明、建筑配電、低壓電氣、可編程控制、人機界面HMIHMI、變頻恒壓供水、無負壓供水等，并應用開放式、模型塊化設計，強化學生對消防聯動系統、建筑電氣、給水系統系統的設備裝配、電氣接線、編程控制、運行與調節測試、故障診斷與維護等工程應用能力的培養，適合建筑設備裝配、樓宇智能化設備裝配與運行、物業管理、機電技術應用、電氣運行與控制等相關專業類的實驗教學。
1.經過實驗實操可掌控把握建筑電氣與消防系統的綜合能力，如管材切割與連接、管道裝配、設備裝配、電氣裝配、設備接線、編程控制、故障排查。

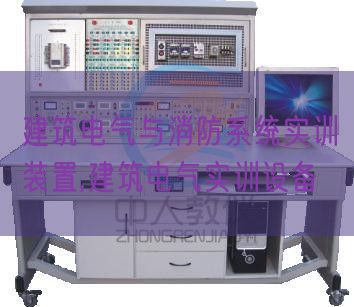

參考圖
2.給排水模型外觀占地尺寸：6000mm×1500mm×2300mm(長×寬×高)；
實驗間外觀尺寸：3120mm×150mm×2200mm(長×寬×高)；
水對象外觀尺寸：2000mm×800mm×2200mm(長×寬×高)；
電氣控制儲物儲物柜外觀尺寸：800mm×600mm×1800mm(長×寬×高)；
3.整機功耗：<4.5kVA；
4.建筑電氣與消防系統實驗裝置下部裝配備有帶剎車腳輪，便利裝置的位移和固定；
5.安全保障功能：設定有接地保護、漏電過載保護、誤實操保護功能；安全性符合相關的國標標準，全部材料均符合環保標準。
6.建筑電氣與消防系統實驗設備構成要求：給排水設備裝配與控制實驗裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分構成。
7.生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等構成。管路應用不銹鋼復合管實行設計，可實行不銹鋼復合管的切割、裝配和通水試驗實操，經過控制系統可完成生活給水系統的變頻恒壓供水功能，完成單泵變頻控制或雙泵變換控制等功能；經過脈沖式水表可以完成用水量的計量。
8.消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等構成。管路應用鍍鋅管實行設計，可實行鍍鋅管的切割、套絲、裝配和通水試驗實操，經過控制系統可完成噴淋滅火功能。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等構成。管路應用PPR管實行設計，可實行PPR管的切割、熔接、裝配和通水試驗實操，可對鍋爐實行溫度（℃）調動控制實操。
10.排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處置整理單元等構成。排水管路主要應用UPVC管實行設計，可實行UPVC管的切割、粘接、裝配和通水試驗實操，集合控制系統可完成污水箱的水位檢驗測試和排水泵的啟停控制等功能。
11.給排水自動控制系統主要有電氣控制儲物儲物柜、觸摸屏、實操開關、作業狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控系統等構成。經過控制系統可完成給排水系統的自動化控制功能。
12.建筑給排水系統擬真教學系統：應用3D技術與交互式動畫相集合的方法，模仿實際生活給水系統、消防給水系統、熱水給水系統、排水系統的構造。可完成以建筑內部生活給水系統擬真，建筑內部消防給水系統擬真，建筑內部排水系統擬真，建筑內部熱水供應系統擬真，建筑給排水主要構成設備的構造擬真，各類給排水系統的運行過程擬真。
13.該系統包括遠程實驗臺電源管理系統，經過手機或其他位移終端系統監控查詢學生實驗臺的電源開關狀態；單單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
14.該系統還可經過 PC 控制終端實行實驗考核，也可經過手持位移控制終端實行實驗考核，可自由設定隨意一處與電控模型塊引腳有關的各種常見故障，故障類型含有概括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模型塊可以設定 8 路大電流（A） 5A 的 開路故障、16 路小電流（A） 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設定。可按照需求拓展設定 64 路大電流（A） 5A 的開路故障、128 路小電流（A） 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設定。可按照用戶使用要求調節故障設定點的數量和故障設定類型。
15.全部配備裝備驅動模型塊的實驗設備，均可經過內置的專用新型無線數值傳輸模型塊無線組網， 完成遠程集中管理。
16.用戶可選用經過無線或 RS-232 串行口通訊與其它實驗設備配套的無線故障設定控制系統構成一個互聯網，系統可以聯機考核也可以脫機考核，經過主控計算機數值數值控制每一臺實驗設備的故障設定、故障排除、功能數值設定、遠程起動、信息反饋、考核評定分數等功能。
二、規格與構成：
13.不銹鋼鋼架1000mm×1000mm×1900mm1臺
14.污水處置整理單元有機玻璃1個
15.水流指示器感知度：15-37.5L/mim1只
16.玻璃球灑水噴頭68℃溫級2只
17.消防水浸泵三相AC380V功率（W）：0.55KW揚程：21M流量：130 L/min。1臺
18.變頻磁力驅動泵三相AC380V功率（W）：0.37KW揚程：12m流量：20L/min2臺
19.排水泵一相AC220V功率（W）：95W揚程：9m流量：18L/min1臺
20.氣壓罐容積50L1個
21.壓力變送器測量范圍0-200KPa1只擴散硅
22.電加熱鍋爐容量（KV）50L，功率（W）2KW1臺
23衛浴臺面盆50 cm×45 cm×20 cm4個
24萬向下水通用件4個
25水龍頭混合式4個
26花灑通用件4個
27.混合閥通用件4個
28.浮球液位傳感器高、、低二檔2個
29脈沖水表0.01立方米/脈沖1只
30..西門子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1個
31.西門子變頻器V20，三相380V寫入 ，0.75kW，帶BOP操作面板1臺
32.觸摸屏7英寸、彩色、高分辨率
33.組態系統力控6.0 1套帶權
34.低壓電氣小繼電器、交流ACAC接觸器、熱過載繼電器1套
35.空氣開關帶漏電保護器1個
36.保險絲15A3個
37.實操開關2位6個
38.開關電源輸出：DC24V1個
39.作業狀態指示燈作業電壓（V）：DC24V7只
40.型材電腦桌60cm×60cm×80cm1張(注如配電腦配電腦桌)
41.管材、備品備件及配套工量具:
42.豪華工量具車鐵板設計，設定有抽屜及儲物儲物柜子，可位移 1臺
43.管材與備品備件含有短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順水三通、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、1寸鍍鋅管、3/4寸鍍鋅管、不銹鋼管、黑色保溫管等。1套
44.配套工量具含有管螺紋鉸扳、管子臺虎鉗（帶支撐架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套
45.能夠實驗項目
1)系統竣工圖和控制電氣原理圖測繪制作
2)管材加工和連接：鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3)備品備件和器件的裝配：完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路備品備件的裝配；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的裝配。
4)管道試壓與通水試驗
5)電氣設計、裝配與接線：水泵、配電儲物儲物柜、控制器、指令元件、實操元件的裝配、接線
6)控制程序設計與調節測試:（變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
46.主要配備
|
序號 |
器件材料名稱 |
器件材料規格或型號 |
數量 |
單位 |
備注 |
|
1 |
PLC控制器 |
西門子SR30+EMAM03 |
1 |
個 |
|
|
2 |
變頻器 |
V20，三相380V寫入 ，0.75kW，帶BOP操作面板 |
1 |
臺 |
|
|
3 |
觸摸屏 |
7英寸、彩色、高分辨率 |
|
|
|
|
4 |
組態系統 |
昆侖通態 |
1 |
套 |
|
|
5 |
低壓電氣 |
小繼電器、交流ACAC接觸器、熱過載繼電器 |
1 |
套 |
|
|
6 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
|
7 |
保險絲 |
15A |
3 |
個 |
|
|
8 |
實操開關 |
2位 |
6 |
個 |
|
|
9 |
開關電源 |
輸出：DC24V |
1 |
個 |
|
|
10 |
作業狀態指示燈 |
作業電壓（V）：DC24V |
7 |
只 |
|
|
11 |
型材電腦桌 |
60cm×60cm×80cm |
1 |
張 |
電腦用戶自配 |
