人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置

時間：2025-10-21 23:44:05 點擊次數：中人教儀廠

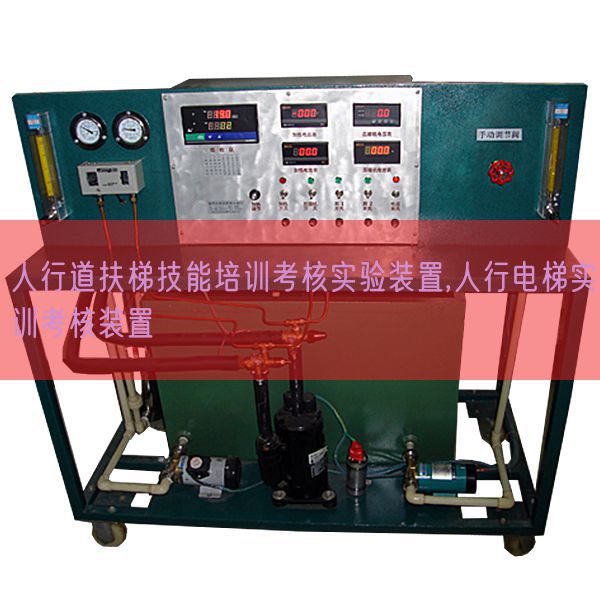

人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置(圖1)

人行道扶梯技能培訓考核實驗裝置

一、基礎簡介：
人行道扶梯技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的plc電氣控制教學、考核而研制，可用來課堂演示、電梯電氣控制原理性實操及實驗實習。實驗裝置人為隱蔽地設定了幾十項電子回路故障，學生借助原理圖解析、判別故障，全面真實的理解電梯電氣故障及排除，是實行技能培訓考核的理想設備，教學效果真實顯著。

二、技術功能數值參考規格
1.寫入電源：三相四線（或三相五線）AC380V±10% 50Hz
2.整機容量（KV）：＜8kVA
3.提升高度：1000mm
4.控制方法：PLC+變頻自起動控制。
5.監控系統：電壓（V）、電流（A）工況就地實時監控。
6.故障模型塊：設定有30位常見故障模仿設定功能。
7.安全保護：設定有保護接地、過載、過流、漏電流（A）保護功能，安全符合國家標準。
8.外觀尺寸：9000mm（長）×1550mm（寬）×3000mm（高）
9.實驗桌尺寸：1680×750×1610mm
10.輔助梯尺寸：1400×600×2180mm
11.裝置構造：實驗電梯為鋼構造，實驗臺為鋼制雙層亞光密紋噴塑構造，堅固耐用。
三、實驗裝置的基礎配備
1、交流ACAC供電電源：提供三相五線交流ACAC電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝備有電流（A）型漏電保護裝置，控制屏內線路或強電輸出線路若有漏電現象，立即切斷電源，保證實驗人員和設備安全。
3、實驗臺：操作面板上裝配備有電壓（V）和電流（A）監控表，可以就地實時直觀地查看電梯的作業狀態，電梯形態逼真；完全應用工業實際使用的電梯研制而成。電梯配備裝備有完整而詳細的線路原理圖，便利解析設備作業原理及線路故障解析和排除。
4、故障設定：操作面板按照不一樣配備設定有20-28不等的故障開關，29-32為備用的開關，便利教學過程中隨機設定電梯安全線路故障，充分適應教學內容改變的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面經過電氧化處置整理，美觀大方、經久耐用。桌面應用高密度板材，構造堅固，造型美觀大方；設定有兩個大抽屜，用來放置工量具及圖紙文檔實驗指導書等。
四、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的作業原理、構造構成，低壓電器的構造及原理。
2、經過解析電氣原理圖，學生借助原理圖解析，掌控把握電梯的安全保護和作業形態；并經過解析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提升學生實際的動手解析能力，實際提升技能實操水平。
4、經過對電梯故障的解析、排除，完成電梯常見故障的認識和理解。
5、經過對PLC主機的編程，理解PLC程序的編程原則和方法。
五、自動人行道扶梯的構造特別點
自動人行道扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。設定有構造緊湊、安全可靠、裝配維修簡便便利等特別點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本人行道扶梯具備運輸能力，各傳動零件均應用金屬件精制而成。
六、技術規格表

序號	內容	非標
1	總體說明
1．1	電梯編號：L1-L2
1．2	建筑物類型：校內實驗室
1．3	扶手支撐架類型：苗條型
1．4	扶手支撐架高度： 900mm
1．5	適用標準：GB16899-1997
2	主要技術功能數值：
2．1	裝配方法：室內
2．2	布置方法：單臺
2．3	提升高度：1000mm
2．4	傾角：12º
2．5	梯級寬度：1000mm
2．6	水平梯級：2K （上端）
2．7	速度： 0.5 m/s
2．8	供電方法：三相五線制
2．9	電機電壓（V）：380V
2．10	照明電壓（V）：36V
2．11	頻率：50HZ
2．12	減慢速度機：蝸輪蝸桿
2．13	控制屏裝配：桁架內
2．14	起動：變頻
2．15	起動方法：鑰匙
3	型材
3．1	扶手支撐架型材：發紋不銹鋼
3．2	護壁板：透明鋼化玻璃
3．3	內蓋板：發紋不銹鋼
3．4	外蓋板：發紋不銹鋼
3．5	圍裙板：發紋不銹鋼
3．6	梯級：不銹鋼
3．7	梯級顏色：黑色（帶黃邊框）
3．8	扶手帶：黑色
3．9	前沿板及蓋板：發紋不銹鋼
3．10	梳齒：合成樹脂
4	故障顯露（中文）
5	變頻節能功能

七、主要功能

序號	功能名稱	功能說明	備注
1	雙向運行	實操上下進出口處鑰匙開關，可完成上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使人行道扶梯停止運行
3	檢修運行	實操檢修盒，可實行檢修點動運行
4	梯級安全照明	人行道扶梯上下部的梯級下方裝備有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于規格限定速度的20%或下于規格限定速度的80%時，設備停止運行
12	超載安全裝置	運行電流（A）大于規格限定電流（A）15%則設備停止運行
13	松閘安全裝置	限限制動作作裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非實操逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源線路短路時設備停止運行
19	故障顯露（中文）	設備運行發生故障時，自動顯露故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流（A）70%

八、主要實驗項目：
1.人行道扶梯扶手帶裝配與調節實驗設備
2.人行道扶梯梯級裝配與調節實驗設備
3.人行道扶梯曳引機系統裝配與調節實驗設備
4.人行道扶梯驅動機構裝配與調節實驗設備
5.人行道扶梯機械防逆轉系統、電氣防逆轉系統裝配與調節測試實驗設備
6.人行道扶梯潤滑系統組裝與實驗實驗設備
7.人行道扶梯安全保護系統組裝與動作實驗實驗設備。

常見問題：

1、如果我要購買人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置的發票，您需要提供開票資料。

3、你們的人行道扶梯技能培訓考核實驗裝置,人行電梯實訓考核裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
