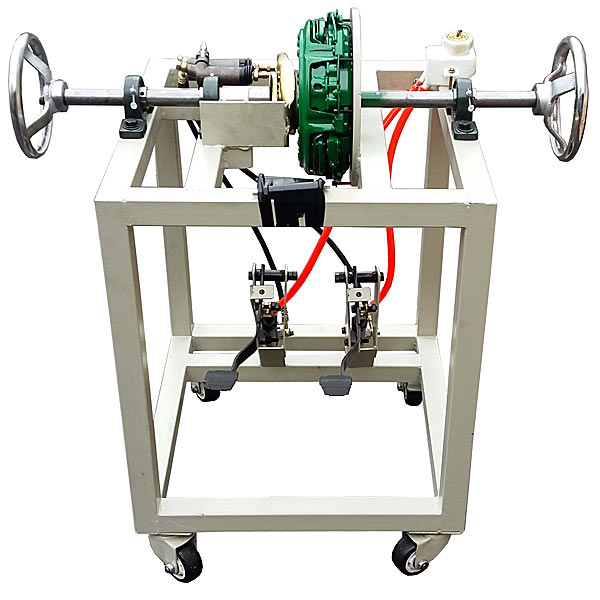

雙片多簧式離合器運行實驗裝置

雙片多簧式離合器運行實驗裝置,機電控制綜合實驗臺

一、設備簡介
該設備應用雙片膜片彈簧液壓式離合器實物為基礎，各部位件齊全，布置合理，可全面展示雙片多簧式離合器的內部構造和部位件動作情況，適合于雙片多簧式離合器課程課程課程理論和實踐實操的教學需要。
二、功能特別點
1.應用真實的雙片多簧式液壓式離合器部位件，充分展示雙片多簧式液壓式離合器的內外構造。
2.手搖寫入軸，模仿發動機飛輪轉動，踏下離合器踏板，可真實演示雙片多簧式離合器的作業過程。
3.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。




雙片多簧式離合器運行實驗裝置,機電控制綜合實驗臺

基礎簡介

步進伺服驅動控制實驗裝置集二軸定位模型、、步進動作控制系統、伺服動作控制系統、人機界面HMIHMIHMI、等技術于一體的實驗教學裝置，適合、電氣 工程、自動化等專業實驗教學、課程設計、畢業設計。

技術功能

1.寫入電源：一相三線～220V±10% 50Hz
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜1.0kVA
4.整機尺寸：1500mm*800mm*1100mm

實驗項目

任務一：步進電機及驅動器的使用
1.步進電機及驅動器的選型
2.步進電機及驅動器控制線路的接線
3.步進電機驅動器的設定
4.plc 控制步進電機的程序語言編寫
5.步進電機運行與調動測量試驗
任務二：伺服電機及驅動器的使用
1.伺服電機驅動器及伺服電機的選型
2.伺服電機驅動器及伺服電機的接線
3.伺服電機驅動器功能數值設定
4.經過實操實操實操操作面板控制伺服電機的運行
5.使用伺服系統控制伺服電機的運行
任務三：觸摸屏的使用
1.觸摸屏的裝配
2.觸摸屏供電電子線路連接
3.觸摸屏組態界面制作
4.觸摸屏與 plc 通信功能數值設定
任務四：電氣控制電子線路的裝配和 PLC 編程
1.PLC•步進電機驅動器及伺服電機驅動器電氣電子線路連接
2.PLC•步進電機驅動器的二軸定位控制程序語言編寫
3.PLC•伺服電機驅動器的二軸定位控制程序語言編寫
4.基于 PLC 的步進電機二軸定位與伺服電機主軸對位控制程序語言編寫
5.基于伺服絕對位置系統的主軸對位控制程序語言編寫
6.基于觸摸屏控制二軸高速同步運行程序語言編寫
