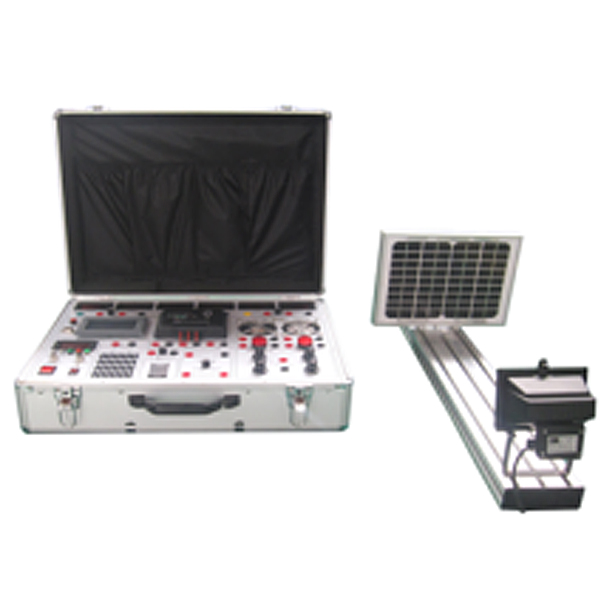

太陽能綜合測試實驗裝置

主要功能數值

1.太陽能電池集合套件：單晶集合套件，最大輸出功率（W）（W）（W）5W，作業電壓（V）（V）（V）16.8V，作業電流（A）（A）（A）0.3A，尺寸(306×216×25mm）。

2.模仿光源：飛利浦300W鹵鎢燈，距離、光強均可手動調動，調動距離0-80cm，調動功率（W）（W）（W）0-300W。

3.手持照度計：測量界限1-50000Lux，精確度±4%rdg±0.5%f.s。

4.儀表顯露單元：2個直線DC電壓（V）（V）（V）表DC0-50V；2個直線DC電流（A）（A）（A）表DC0-5A；1個交流ACACAC電壓（V）（V）（V）表AC0-300V；1個交流ACACAC電流（A）（A）（A）表AC0-2A。

5.觸摸屏：應用4.3〞嵌入式一體化觸摸屏；就地就地就地實時監測系統發電、用電與環境功能數值等信息；設定有歷史彎彎彎曲線顯露。

6.蓄電池：鉛酸電池12V/7.2AH。

7.太陽能控制器：DC12V/24V自動變換、規格限定電流（A）（A）（A）DC10A、PWM(脈沖寬度調制)方法充電；設定有充放電指示、電池狀態指示、溫度（℃）（℃）（℃）補償等功能；設定有蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能；設定有光控/時控輸出模式控制功能。

8.離網逆變器：寫入電壓（V）（V）（V）DC12V；輸出AC220V±10%、50HZ、150VA、純正弦波；寫入輸出應用高頻變壓器隔離；設定有過欠壓關斷、過載、過溫等保護功能。

9.直線DC阻性負載：直線DCLED指示燈。

10.直線DC感性負載：直線DC風扇。

11.交流ACACAC阻性負載：交流ACACACLED指示燈。

12.交流ACACAC感性負載：交流ACACAC風扇。

13.可調功率（W）（W）（W）電阻：可變電阻（0-2K）。

14.系統安全：設定有過載、短路、接地等保護功能。

15.作業環境：溫度（℃）（℃）（℃）-25…+55℃、濕度0…95%RH、海拔<6000m

16.外觀尺寸：560×400×180mm
