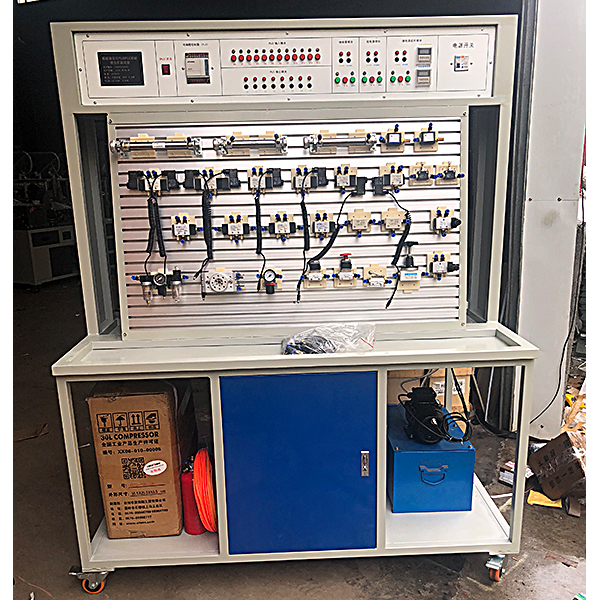

氣動元件控制實訓裝置

1、電源AC 220V 50HZ
2、直線DC電源：寫入AC 220V，輸出DC 24V/2A
3、無油靜音空氣壓縮機：作業電源：AC220V；電機功率（W）（W）（W）：780W公稱容量（KV）（KV）（KV）30L；
規格限定輸出氣壓0.8Mpa，噪音：58分貝
4、實驗裝置外型尺寸：1500mm×650mm×1700mm
二、主要特別點
1、主要應用實驗桌、實驗臺、氣動元件和電器控制器件等集合套件含有概括。
2、實驗桌、實驗臺為鋼制雙層亞光密紋噴塑構造，實驗桌抽屜內放置液壓元件等。
3、配備裝備裝備裝備工業用常用氣動元件，而而而且均配備裝備裝備有過渡底層基板，可便利、隨意地將元件按插在實驗臺實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。線路搭接應用快換接頭，拆接便利快捷。
4、實驗氣源壓力低，電氣控制應用低電壓（V）（V）（V）直線DC24V電源；實驗氣路、控制電子線路安全可靠，設定有手動、自動、順序等控制功能。
5、實驗控制單元應用單獨的繼電器控制單元實行電氣控制。
6、液壓氣壓傳動設計與控制虛擬擬真系統

本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，界面設定有首頁、幫助、全屏、元件認識、線路搭建、關鍵元件測量試驗、經經經典型系統測量試驗界面。
1.元件識別應用了自動播放的形式，簡介了設備上的郵箱、液位計、油泵機組（此處簡介彈出液壓符文號、原理與簡介，點擊確定進入下一項簡介）、閥架、壓力表、傳感器等
2.元件拆卸裝配分為學習掌控把握掌控把握掌控把握模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習掌控把握掌控把握掌控把握模式中提醒拆卸順序，高亮顯露，考核模式時拆卸與裝配均無提醒，拆卸裝配順序出錯時，將不能再實行下一步的拆卸裝配。工量具欄內設定有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。
3.液壓元件組建造設計置有單向閥（液控、錐閥芯、球閥芯）、換向閥主體構造（O型、Y型、H型）、液壓缸（拼接組裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的組建，每種組建實驗全部應用了圖形化的方法，經過拖拽設定好的圖形，實行組建，圖形庫中有混淆圖形。




氣動元件控制實驗裝置,電工一體化技能實驗臺

一、技術功能：

1、作業電源:三相五線制AC380V土5%  50Hz
2、安全保護:漏電保護(動作電流（A）（A）（A）≤30mA)過流保護，熔斷器保護；
3、規格限定功率（W）（W）（W）:≤2KW；
4、環境溫度（℃）（℃）（℃）:-10℃~40℃；
5、相對濕度:≤85%；

二、配備裝備裝備技術功能數值:
1、桌身部分:應用優質鐵板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的下部應用帶剎車的萬能轉向輪，便利調動設備的擺放位置。
2、桌面部分:應用25mm厚高密度纖維板外貼進口防火燒燒燒板，PVC截面封邊。桌面設定有耐磨損損損、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特別點。
3、實驗屏部分:整體應用鋼架式構造。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。按照不一樣的培訓及鑒定項目，含有概括配備裝備裝備裝備了各類電源。實操實操實操操作面板文字符文號標識清晰而而而且經久耐用。
整個控制屏由六工位含有概括，每個工位均設定有啟動、停止按鈕控制電源的輸出，并設定有急停按鈕，電源輸出有短路保護。同時設定有450V指針式交流ACACAC電壓（V）（V）（V）表一只，經過波段開關變換指示電源寫入的三相線電壓（V）（V）（V）。
4、多功能網板部分:多功能網孔板應用網版式設計，主體應用1.5mm厚的拉絲不銹鐵板加工成型，應用5X10mm孔加工，協作固定膠粒卡子，整體設計規范、合理，使各類元件在任何角度、任何方位全部能輕松裝配、調動。
5、虛擬擬真系統

1.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

2.虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統：

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。
