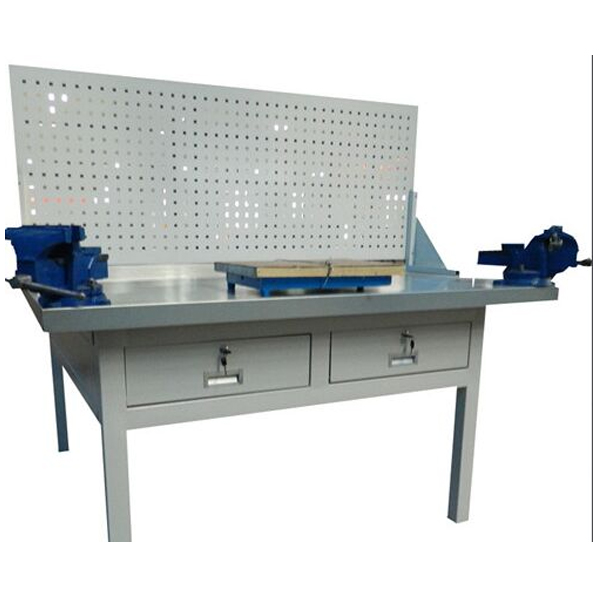

四工位鉗工操作實訓臺

實驗臺為鋼制雙層亞光密紋噴塑構造，材料厚度為1mm；桌面為木質材料，外觀尺寸為150×150×80，而而而且有橡膠墊一塊附于桌面上，保護實操臺面。整體構造堅固，造型美觀大方。實驗臺設定有四個抽屜（帶鎖）分別用來放置工量具及圖紙文檔實驗指導書等。

鉗工實驗室表單（4座）1張桌

可完成實驗項目

任務一：正六邊形加工

1.劃線

2.鋸、銼基準面

3.鋸、銼平行面

4.鋸、銼第三、四面

5.鋸、銼第五、六面

任務二：銼配凹凸體

1.工序技藝解析和劃線

2.加工凸形體

3.加工凹形體

4.孔加工與攻螺紋

四工位鉗工實操實驗臺,數控車床裝調維修實驗臺

近年來--數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調動測量試驗與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控車床電控系統原理及調動測量試驗維修實驗臺實習裝置。使用該裝置可以使學生掌控把握數控車床系統控制原理、電氣設計方法、元件的選用、車床電氣裝配及調動測量試驗、故障診斷維修、零件程序編制及圖形模仿加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置應用開放式構造、模型塊化設計，既可用來教學、也可用來課程設計、畢業設計和實驗，有利于提升學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和適用市場需求。該裝置也可以幫助科研技術人員進一步理解數控銑床構造，同時也為技術人員實行數控銑床系統的二次研發提供了必要條件。該實驗裝置的主要器件均選用工控設備。

設備含有概括部分

數控車床實驗設備是由數控系統，機床電氣控制連連連接口板、主軸變頻調動速度實驗板、交流ACACAC伺服驅動器及伺服電機、寫入輸出模型塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等含有概括。

設備的特別點：

☆盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲取深切的體會以達到融會貫通的效果。

☆便利拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的實驗，使其留下深刻的印象。

☆涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

實驗臺配備裝備裝備有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、模仿車床作業臺（二坐標）1臺及限位開關和機床零點、精密光學位移檢驗測量試驗單元（光柵尺）等。

實驗臺技術功能數值：

1、寫入電源：AC380V（三相四線制）、50HZ

2、故障考核36項

3、作業環境：溫度（℃）（℃）（℃）-200C～400  C

4、整機容量（KV）（KV）（KV）：≤3kVA；

5、電氣控制單元尺寸：長×寬×高（mm）=800mm×600 mm×1800 mm；

6、模仿車床作業臺單元尺寸：長×寬×高（mm）=660mm×660mm×370mm；

7、教師機配套輔助教學三維（3D）（3D）（3D）擬真課件
