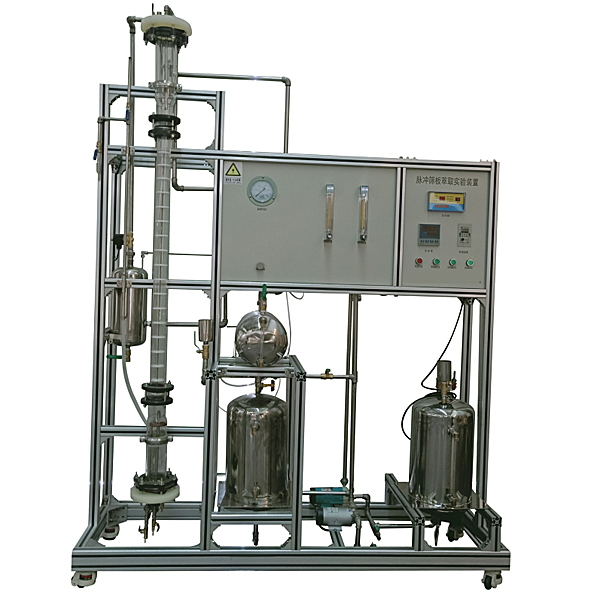

篩板萃取塔傳質效率實訓臺

篩板萃取塔傳質效率實驗臺,變頻器調動速度系統實驗裝置

裝置特別點
1、整個裝置美觀大氣，構造設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均應用工業用304不銹鋼制造，全部裝備均實行精細拋光處置整理，體現了整個裝置的工序技藝完美性。
4、塔節應用優質無機玻璃制作，視覺效果好，便利學生查看。
5、塔內構件及管道均由304不銹鋼材料制作。
6、裝置設計可360度查看，完成全方位教學與實驗。
裝置功能
1、理解脈沖篩板萃取塔的構造。
2、掌控把握脈沖篩板萃取塔功能的測量方法。
3、理解篩板萃取塔傳質效率的強化方法。
主要配備裝備裝備
篩板萃取塔、空壓機、流量計、脈沖控制器、電磁閥、水泵、填料、儲液罐、緩沖罐、數字顯露儀表、304不銹鋼框體構造
公用設施
水：裝置自帶不銹鋼水罐，連接自來水接入。 實驗物料：水--- 煤油。
電：電壓（V）（V）（V）AC220V，功率（W）（W）（W）2KW，標準一相三線制。
技術功能數值
1、篩板萃取塔，塔兩端直徑較大部分為上澄清段（油水分離）和下澄清段。中間為兩相傳質段，在塔的下澄清段裝備有脈沖管和輕相分布器；在上澄清段設定有重相分布器、輕相出口以及緩沖器。萃取實操時，由脈沖發生器提供的脈沖氣流使塔內液體作上下往復動作，迫使液體經過篩板使分散相破碎成較小的液滴分散在連續相中，并形成強烈的上下湍動，從而促進傳質過程的實行。
2、玻璃篩板塔：直徑Ф60mm，有效高 1000mm，板間距50~100mm；上、下擴大段直徑Ф100mm，高300~500mm。
3、進料泵：MP型磁力驅動泵：功率（W）（W）（W）30Ｗ，揚程4m，數量1臺。
4、流量計：玻璃轉子流量計2.5-25L/h，數量2支。
5、空壓機：無油靜音空壓機，功率（W）（W）（W）750W。最大作業壓力0.8Mpa，帶油水分離器。
6、脈沖控制儀：無觸點脈沖控制儀，電壓（V）（V）（V）220V，功率（W）（W）（W）40W，脈沖間隔時間0.8-30s。
7、穩壓器：作業壓力0-0.3Mpa。
8、回收槽：容積20L，304衛生級不銹鋼。
9、輕相罐：容積20L，304衛生級不銹鋼。
10、重相槽：容積20L，304衛生級不銹鋼。






篩板萃取塔傳質效率實驗臺,變頻器調動速度系統實驗裝置

一、設備特別點：

本裝置應用經經經典型的日本三菱公司最近推出的高功能、多功能FR-A740型變頻調動速度器(380V、0.75kW)為主機，外配脈沖編碼器電機限限限制動作作作測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調動速度器全部功能實驗。敞開式的構造，能讓學生綜合地學習掌控把握掌控把握掌控把握和掌控把握變頻調動速度器構造原理、檢驗測量試驗維護。它適用來大中專院校、職校、技校自動化專業配套教學和開放實驗

二、實驗臺技術功能數值：

1、寫入電源：AC380V±5％ 50Hz　    2、規格限定電流（A）（A）（A）：3A
3、環境溫度（℃）（℃）（℃）：-5℃～40℃　            4、外觀尺寸：1600×700×1250mm
5、相對濕度：≤90％(25℃)　          6、變 頻 器：FR-A740-0.75K

三、設備含有概括：

1、實驗臺：裝配備裝備裝備有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗便利。

2、實驗負載電機：應用三相異步電機。

3、實驗實驗連接線：全部接插件均應用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接便利、快捷。

4、電機導軌與光電編碼器1副

5、實驗桌：一張兩座。

四、實驗桌：鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，造型美觀大方。應用特制模具制作的優質鋁制做框體構造，鋁制表面經氧化處置整理，經久耐用，美觀大方，符合現代審美觀，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，桌子下部配備裝備裝備儲物儲物儲物儲物柜。

五、實驗項目：

1．PU點動運行實驗                   9．多段速度運行實驗

2．外部點動運行實驗                  10．速度反饋系統實驗

3．開環運行實驗                      11．瞬時停電起動實驗

4．閉環運行實驗                      12．速度定位系統實驗

5．外部實操實驗                      13．PID控制系統

6．集合實操實驗                      14．互聯網控制實驗

7．程序運行實驗                      15．通訊實操運行實驗
