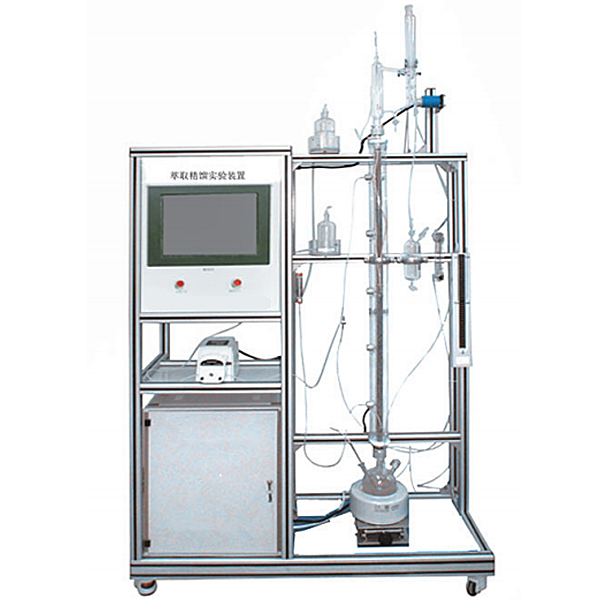

萃取精餾塔實驗裝置

萃取精餾塔實驗裝置,電力電子實驗裝置

裝置功能：
1、掌控把握萃取精餾的基礎原理和實操。
2、能實行全塔物料衡算和塔實操的過程解析。
3、理解萃取精餾與常規精餾的區別。
4、學會解析塔內物料含有概括。
5、全觸摸含有概括化控制，高平穩數值傳輸，硬件加密。
主要配備裝備裝備：
萃取精餾塔、溶劑回收塔、冷凝器、加熱器、蒸餾釜、回流系統、流量計、溫度（℃）（℃）（℃）傳感器、中央處置整理器、觸摸屏、高品質鋁制型材框體構造。
公用設施：
水：裝置需冷卻水，自帶和自來水管相連的連連連接口。自來水經過裝置連連連接口進入塔頂?shù)睦淠骱笈懦觥?br /> 液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
電：電壓（V）（V）（V）AC220V，功率（W）（W）（W）2KW，標準一相三線制。
技術功能數值：
1、玻璃萃取精餾塔體：φ25×1400mm，五側口，填料為316L不銹鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率（W）（W）（W）各300W。
2、溶劑回收塔：φ25×1200mm，五側口，填料為316L不銹鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率（W）（W）（W）各300W。
3、塔頂玻璃蛇管冷凝器，擺錘式回流構造和蛇管冷凝器油水分相器構造。
4、玻璃塔釜：容積500mL，測溫口、取樣口。
5、加熱器：功率（W）（W）（W）300W，含有概括控制。
6、溫度（℃）（℃）（℃）傳感器：Pt100，顯露分度0.1℃。
7、250ml高位玻璃加料瓶，液體轉子流量計：界限2.5～25ml/min ，數量2套。
8、塔頂冷凝液體的回流應用擺動式回流比控制器實操。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等含有概括，回流比控制界限：99：1―1：99。
9、中央處置整理器：執行速度0.64μs，內部存儲容量（KV）（KV）（KV）16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數值處置整理運算。
10、模仿量模型塊：多達16位分辨率，總和精確度±0.5%，內建RS485通訊模式。
11、溫度（℃）（℃）（℃）模型塊：分辨率0.1℃，精確度0.5%，內建RS485通訊模式。
12、應用一體機平實操實操操作面板觸摸電腦，全程數字化觸摸屏控制實操。HMI：投射式觸控技術，5000萬次觸摸點，內部存儲4G，功能：中央處置整理器數值顯露控制。
13、規格限定電壓（V）（V）（V）：220V，總功率（W）（W）（W）：2.2kW。





萃取精餾塔實驗裝置,電力電子實驗裝置

一、基礎簡介

本裝置是按照《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教學圖紙文檔實驗指導書及實驗指導書中關于電力電子與電氣傳動部分的技能培訓要求，吸收國內同類設備的優點，充分考慮了實驗室的現狀和發展趨勢，對原“電力電子技術及電機控制實驗裝置”在外觀、功能上實行優化集合，精心研制而成。

二、適用界限

不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《直線DC調動速度系統》、《交流ACACAC調動速度系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用來對從業人員實行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。

三、技術功能

1.寫入電源：三相四線～380V±10%50Hz

2.作業環境：環境溫度（℃）（℃）（℃）界限為-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.5kVA

4.外觀尺寸：175cm×70cm×152cm

三、適用界限
本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直線DC調動速度”、“交流ACACAC調動速度”、“電機控制”、“電力拖動自動控制系統”及“控制課程課程課程理論”等專業課程所要求的實驗實驗項目。
四、技術功能
1、寫入電源:三相四線(或三相五線380V±10％50HZ)
2、作業環境:溫度（℃）（℃）（℃）-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、外觀尺寸：175×72×162cm
