汽油發動機電子燃油噴射系統示教板,汽車電教板

-6042 汽油發動機電子燃油噴射系統示教板

一、設備簡介

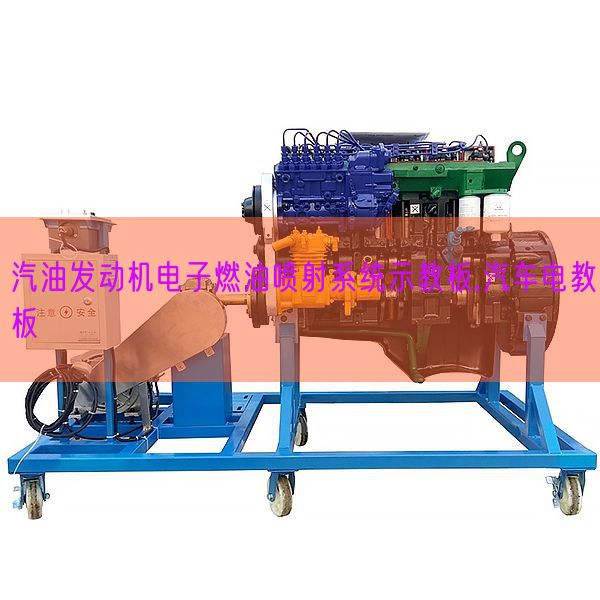

汽油發動機電子燃油噴射系統示教板應用發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的構成構造和作業過程。
適用來學校對發動機燃油噴射系統課程理論和維修實驗的教學需要。
本設備適用汽車職業教育的"五個對接十個銜接"的教學需要。

二、功能特別點
1.真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的構成構造和作業過程。轉動曲軸位置信號輪，可分別演示順序噴射、分組噴射、同時噴射三種電子燃油噴射方法。
2.示教板操作面板應用耐創擊、耐污染、防火燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；操作面板打印有永不褪色的彩色電子回路圖與作業原理示意圖；學生可直觀對照電子回路圖和實物，認識和解析電子燃油噴射系統的作業原理。
3.示教板操作面板上裝配備有檢驗測試端子，可直接在操作面板上檢驗測試電子燃油噴射系統電子回路元件的電信號，如電阻、電壓（V）、電流（A）、頻率信號等。
4.示教板裝配備有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統實行讀取故障碼、清除故障碼、讀取數值流等自診斷功能。
5.示教板操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴塑工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備有40cm左右的桌面，便利放置圖紙文檔實訓指導書、檢驗測試儀表器具等。
6.示教板作業應用普通220V交流AC電源，經內部電子回路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。

三、技術規格
外觀尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
作業電壓（V）：DC 12V
作業溫度（℃）：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機儲物柜：1.5mm冷板沖壓成形，背面設定維修門；
位移腳輪：100*60mm
